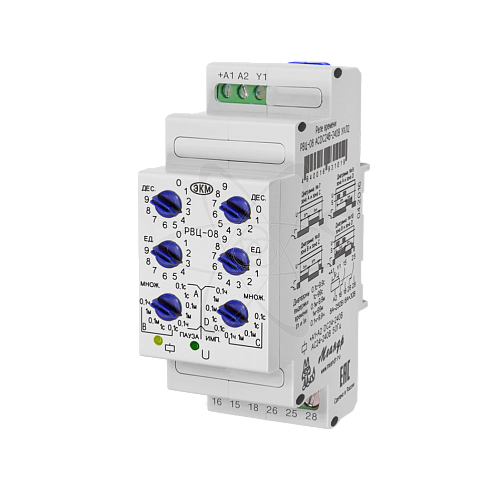

РВЦ-08 АСDC24-240В УХЛ2

РВЦ-08 АСDC24-240В УХЛ2

В наличии 1 шт.
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

описание

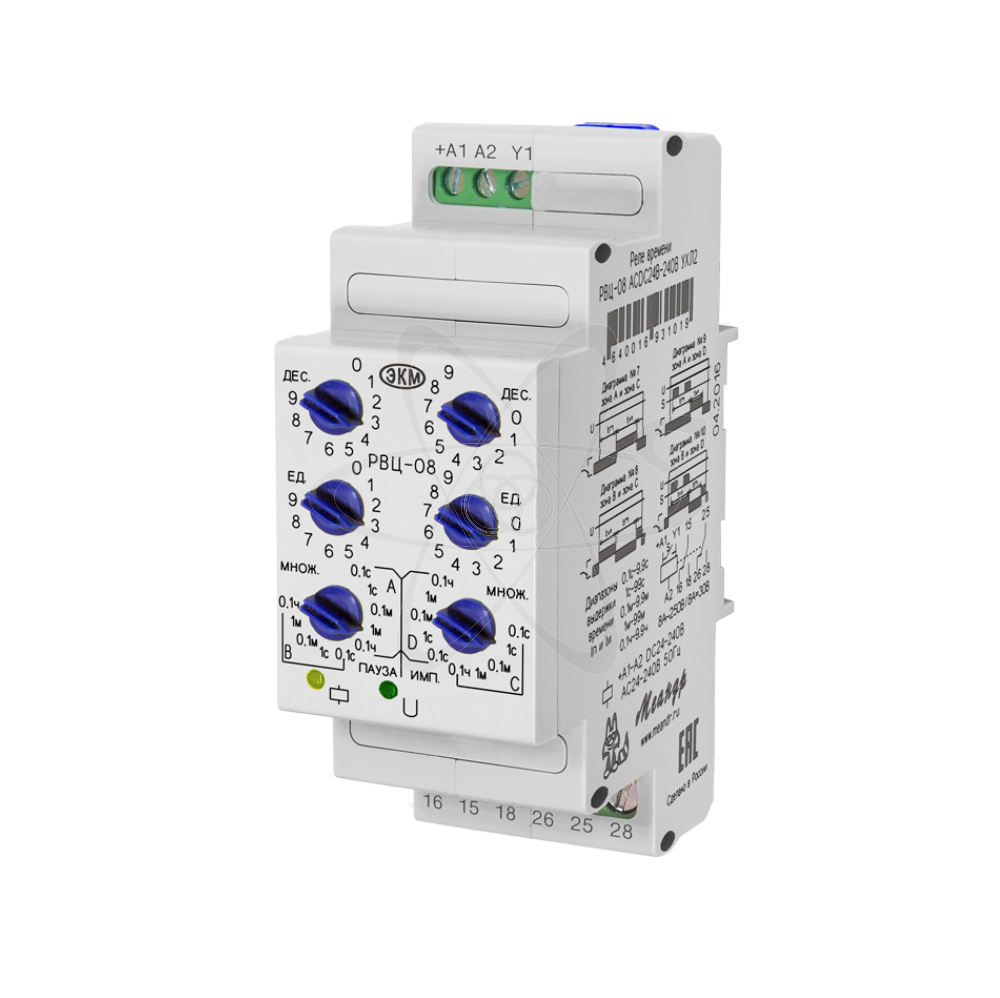

РВЦ-08 (далее-реле) циклическое реле времени предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса). Реле используется в системах автоматики как комплектующее изделие.Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.Монтаж РВЦ-08 осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели расположены: четыре декадных переключателя установки выдержки времени паузы tп и времени импульса tи (установка значений единиц 0-9 и десятков 0-9), декадный переключатель множитель паузы, декадный переключатель множитель импульса, зелёный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле.  Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса . Требуемая выдержка паузы «tп» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона - переключателе «множитель» паузы. Выдержка времени импульса «tи» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона на переключателе «множитель» импульса. Диаграмма работы реле определяется положением двух переключателей «множитель» паузы и «множитель» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «множитель» паузы зоны «А» и «В», у переключателя «множитель» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле. Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «С» - диаграмма №7. Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «C» - диаграмма №8. Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «D» - диаграмма №9. Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «D» - диаграмма №10.
