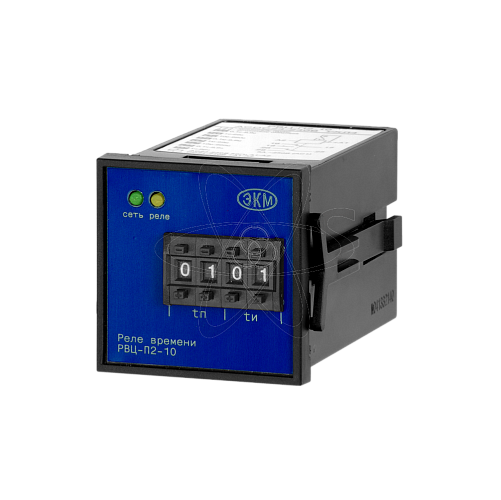

РВЦ-П2-10 ACDC24-240В УХЛ4

РВЦ-П2-10 ACDC24-240В УХЛ4

под заказ
Розничная цена 2 805.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Вид изделия:: Реле времени циклическое
  • Производитель:: ЗАО Меандр
  • Степень защиты:: корпус - IP40, клеммы - IP 20
  • Диапазон температур,°С:: –25 ÷ +55
  • Напряжение питания:: ACDC 24...240
  • Относительная влажность воздуха:: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт:: Не более 2 ВА
  • Временные характеристики:: возд.упр.сигнала - 0,05 сек
  • Коммутационная способность:: 10 млн.циклов.
  • Погрешность:: Отсчетов <5%
  • Электрическая износостойкость, не менее:: 100000 циклов
  • Количество и тип контактов:: 2 переключающие группы
  • Климатическое исполнение:: УХЛ 4
  • Режим работы:: Круглосуточный
  • Максимальный ток А:: коммутируемый -5А
  • Диаграмма работы:: 7, 8, 9, 10
  • Диапазон выдержек времени:: 0,1с-99,9 сек
  • Мощность коммутируемая:: 1250/150

описание

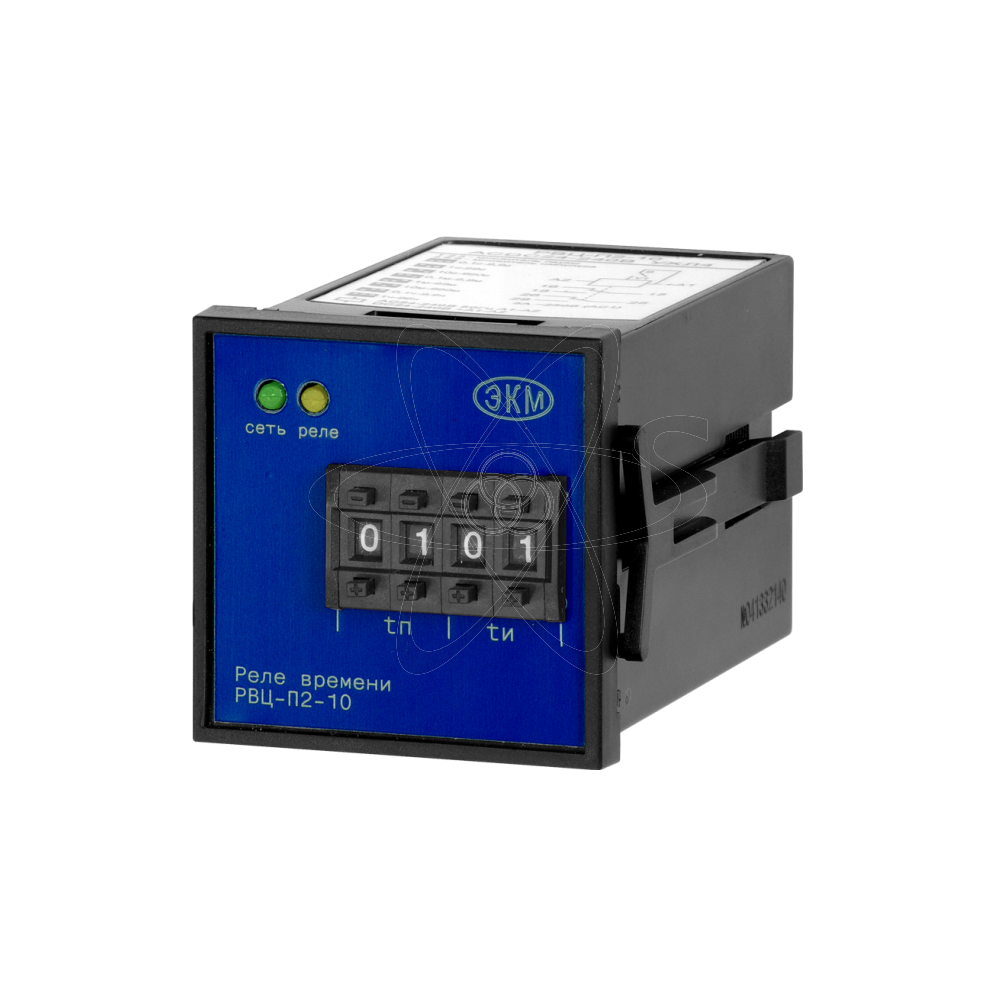

РВЦ-П2-10 (далее-реле) циклическое реле времени  предназначено для коммутации электрических цепей в циклическом режиме с предварительно установленными выдержками времени (паузы и импульса). РРеле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Реле имеет щитовое исполнение и монтируется в щит. Крепление производится с помощью съёмных зажимов. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два  переключателя установки выдержки времени паузы tп(установка значений единиц 0-9 и десятков 0-9), два переключателя установки выдержки времени импульса tи(установка значений единиц (0-9 и десятков 0-9), зелёный светодиод включения напряжения питания «сеть», жёлтый светодиод срабатывания встроенного исполнительного реле «реле». На задней стенке расположен блок из восьми DIP - переключатель «Функция/Множитель» для выбора диаграммы работы и установки диапазона времени. Реле имеет 8 диапазонов выдержки времени паузы и 8 диапазонов выдержки времени импульса. Выдержка времени «tп» определяется умножением значения, установленного на переключателях «единицы» и «десятки» паузы, на множитель выбранного диапазона (переключатели 1, 2, 3 - множитель паузы). Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки» импульса, на множитель выбранного диапазона (переключатели 4, 5, 6 - множитель импульса).  Диаграмма работы реле определяется положением переключателей 7 и 8. В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.
