РВЦ-П2-22 ACDC24В/АС230В УХЛ4

описание

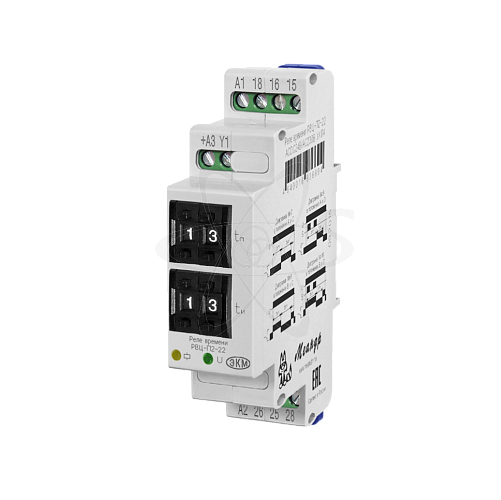

РВЦ-П2-22 (далее-реле) циклическое реле времени  предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса). РРеле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж реле осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или намонтажную панель. Для установки реле на ровную поверхность замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены:  переключателя установки выдержки времени паузы tп(установка значений десятков 0-9 и единиц 0-9), переключатель установки выдержки времени импульса tи(установка значений десятков 0-9 и единиц 0-9), зелёный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного реле «». На боковой поверхности расположены два DIP-переключателя для выбора диапазонов времени паузы tп и времени импульса tи (переключатели 1-3) и диаграммы работы (переключатели 4). Реле имеет 8 диапазонов выдержки времени паузы и 8 диапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на DIP-переключателе выбора времени паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени импульса. Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D».  В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.
