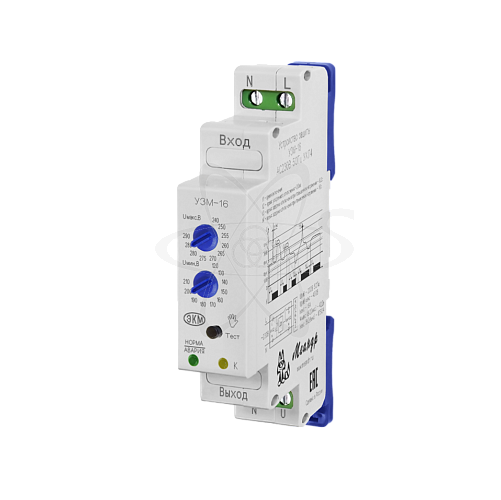

УЗМ-16 УХЛ4

УЗМ-16 УХЛ4

под заказ
Розничная цена 2 117.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Вид изделия:: Устройство защиты многофункциональное
  • Производитель:: ЗАО Меандр
  • Степень защиты:: корпус - IP40, клеммы - IP 20
  • Габаритные размеры:: 18х93х62
  • Гистерезис:: верхнего и нижнего порогов =2%
  • Диапазон температур,°С:: –25 ÷ +55
  • Относительная влажность воздуха:: до 80 (при 25°С)
  • Номинальный ток, А:: 16
  • Электрическая износостойкость, не менее:: 100000 циклов
  • Гарантийный срок эксплуатации:: 2 года
  • Номинальное напряжение, В: 230
  • Пороги отключений и включений:: Uверх=240..290В,Uниз=120..210В. Uкр.в-300В,низ100В
  • Климатическое исполнение:: УХЛ 4
  • Режим работы:: Круглосуточный
  • Время срабатывания:: импульсной защиты <25 нс
  • Задержка на включение / выключение:: повторное включение 6 мин-10 сек

описание

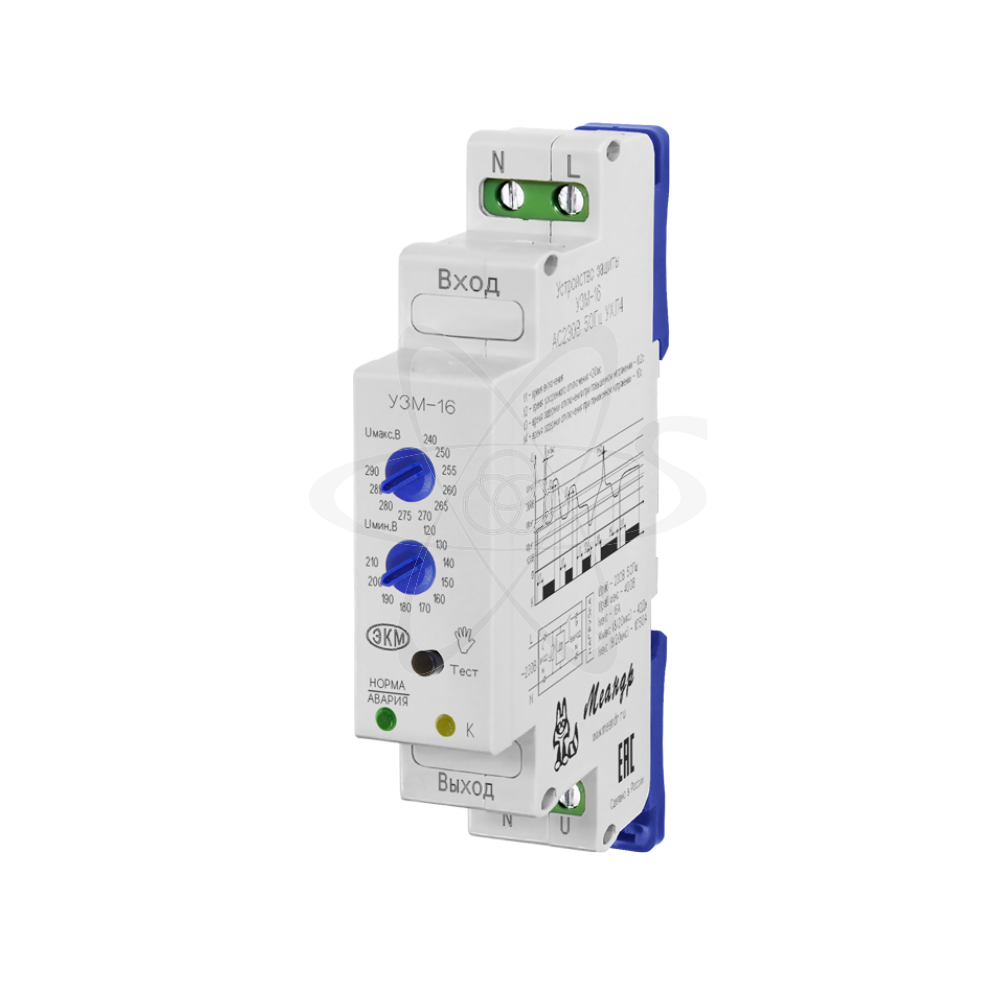

УЗМ-16 (далее устройство)  устройство защиты многофункциональное предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в офисе , квартире  и пр.) от разрушающего воздействия  скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, контакторов или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. УЗМ-16  представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Монтаж устройства осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клемная конструкция обеспечивают надёжный зажим проводов суммарным сечением до 35мм2. На передней панели УЗМ расположены два светодиода– двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ТЕСТ» ручного управления. Также применяется сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Для удобства пользователей при кратковременных (менее 0,5с) провалах сетевого напряжения, УЗМ не отключает нагрузку и задержки включения не происходит.  После подачи напряжения питания устройство выдерживает время готовности 5 секунд при этом светодиоды не горят, затем зелёный светодиод начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и загораются зелёный и жёлтый светодиоды. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ТЕСТ». После аварийного отключения, реле включится автоматически при восстановлении сетевого напряжения до нормального через 10 секунд. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку. Врабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования.
