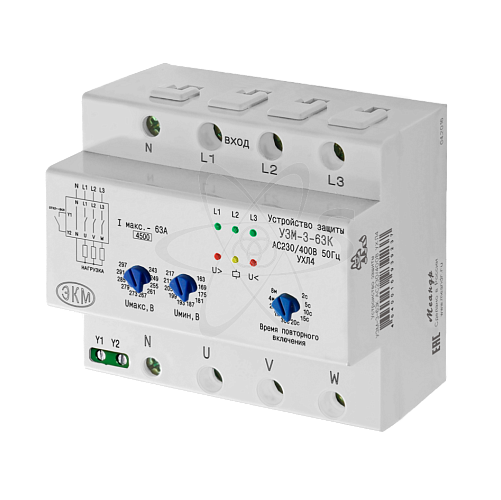

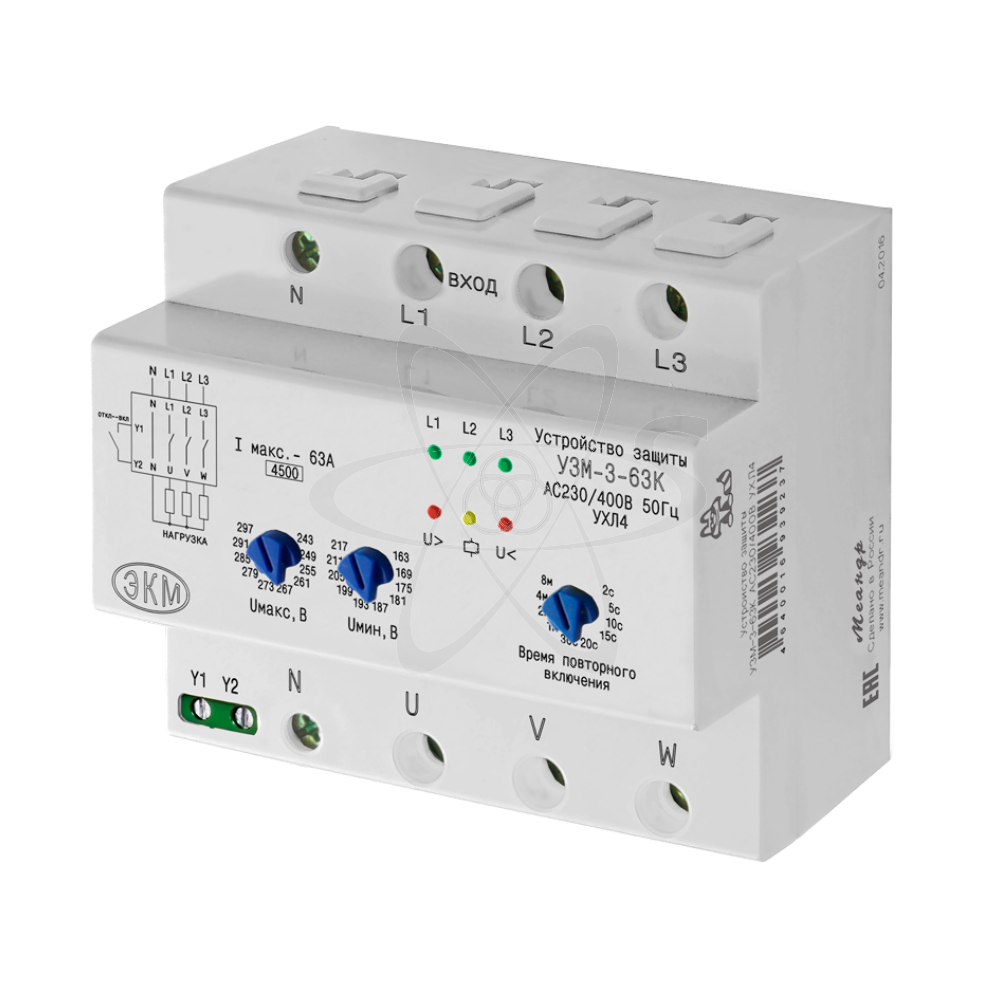

УЗМ-3-63К AC230В/AC400B УХЛ2

УЗМ-3-63К AC230В/AC400B УХЛ2

Розничная цена 7 390.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 50674 , 38505 , 38359
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Устройство защиты многофункциональное
  • Производитель: Меандр
  • Артикул: 4640016939244
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Габаритные размеры: 105х63х94 мм
  • Диапазон температур,°С: –40 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Номинальный ток, А: 63/250
  • Время включения/выключения: откл.нагрузки при провале-100 мс
  • Гарантийный срок эксплуатации: не менее 10 лет
  • Номинальное напряжение, В: 230
  • Пороги отключений и включений: Uверх=243..297В,Uниз=163..217В. Uкр.в-300В,низ110В
  • Климатическое исполнение: УХЛ 2
  • Режим работы: Круглосуточный
  • Допустимое отклонение от номиального: разброс по фазам ≦25 В
  • Время срабатывания: импульсной защиты <25 нс
  • Задержка на включение / выключение: t=0,2cU>max,t=10cU<min
  • Максимальное коммутируемое напряжение: 400
  • Мощность номинальная нагрузки: 14,5
  • Уровень сигнала: напряжения при токе помехи 100А, не более 1,2 кВт

описание

УЗМ-3-63 (далее-реле) устройство защиты является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети,что позволяет использовать его, для выключения/включения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации. Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, контакторов или перепадов напряжения на ТП (Трансформаторной подстанции),тем самым предотвращая выход оборудования из строя. Варисторная защита каждой из фаз обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А. УЗМ-3-63 не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения, ниже установленного значения, отключения нагрузки не происходит, что не приводит к отключению потребителя и повторному включению с установленным временем задержки. Монтаж устройства осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клемная конструкция обеспечивают подключение проводов сечением до 35мм2. На передней панели расположены: декадный переключатель «Uмакс» максимального значения напряжения, декадный переключатель «Uмин» минимального значения напряжения, декадный переключатель времени повторного включения, красный светодиод «U>» превышения линейного напряжения, жёлтый светодиод подключения нагрузки к потребителю, красный светодиод «U<» снижения линейного напряжения ниже установленного значения, три зелёный светодиода «L1», «L2», «L3» наличия линейных фазных напряжений. Клеммы подключения к шинам ввода имеют маркировку N, L1, L2, L3 и надпись ВХОД. Клеммы подключения нагрузки имеют маркировку N, U, V, W и надпись ВЫХОД. Клеммы для подключения дистанционного управления имеют маркировку Y1 и Y2. Подключить устройство согласно схеме подключения. Убедиться, что контакт клеммы дистанционного управления находится в замкнутом состоянии, в противном случае устройство не подключит нагрузку, при этом индикаторы «>U», «<U» и будут попеременно включаться. После подачи напряжения питания на вход, загораютя зелёные светодиоды «L1», «L2», «L3». Если напряжение на входе в пределах установленного значения и правильный порядок чередования фаз, подключается нагрузка и загорается жёлтый светодиод. Если напряжение находится ниже установленного значения загорается красный светодиод «U<» и происходит отключение нагрузки, жёлтый светодиод отключается. После восстановлении напряжения на входе, подключение нагрузки и включение жёлтого светодиода происходит после отсчёта времени задержки включения установленного пользователем. Работа устройства при значении напряжения на входе выше установленного значения аналогична. Устройство контролирует снижение или превышение частоты питающей сети и разницу напряжений на фазах превышающую 25% и порядок чередования фаз, .
