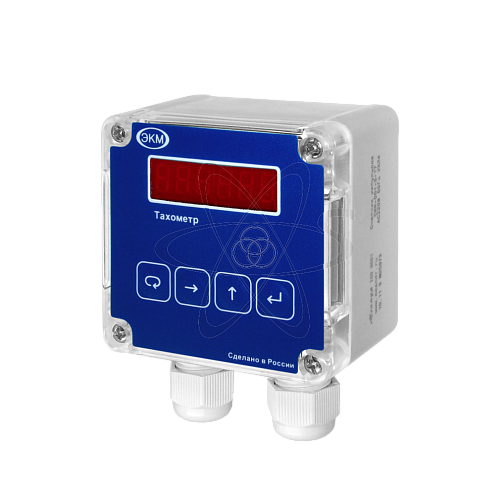

СИМ-05т-2-17 AC230В УХЛ4

СИМ-05т-2-17 AC230В УХЛ4

Розничная цена 3 745.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 38315 , 39593
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Тахометр
  • Производитель: Меандр
  • Артикул: 4640016935543
  • Степень защиты: корпус - IP54, клеммы - IP 54
  • Спецпредложение: Нет
  • Габаритные размеры: 82х80х56
  • Диапазон температур,°С: –25 ÷ +55
  • Количество входов/выходов: вход 1 счетчик
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Временные характеристики: t между импульсами=2сек,t след. имп.=1...9,999 сек
  • Максимальная частота коммутации/дискретизации: частота входных импульсов 20 кГц
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Максимальный ток А: потребления датчиков - 90мА
  • Диапазон задания: делит1...9999/коэф0.00001-9.99999/скор0,000--9,999
  • Напряжение питания: AC 230
  • Разрешение экрана: размер окна индикации 14х47 мм
  • Уровень сигнала: логическая единица/нуль:8...15 В/0...2 В

описание

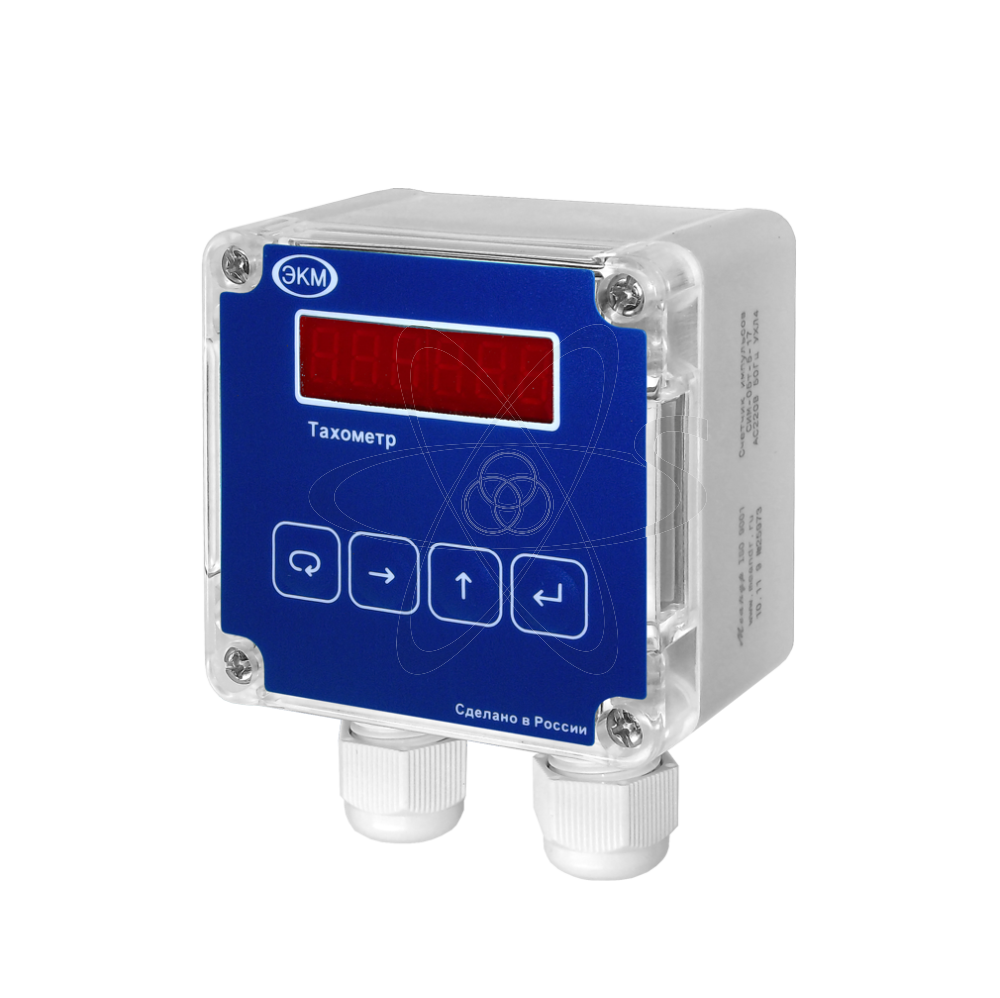

СИМ-05т-2 (далее-счетчик) счётчик импульсов (тахометр)  предназначен для измерения и отображения на цифровом индикаторе скорости вращения вала двигателя в об/мин, а также для подсчёта суммарного времени вращения двигателя (время наработки) и числа включений (количество пусков). Когда скорость вращения двигателя становится равной нулю, подсчёт времени наработки  приостанавливается и результаты сохраняются в энергонезависимой памяти прибора при отключении электропитания. Время хранения информации не ограничено. Также счетчик используют в качестве расходомера. Счётчик монтируется на ровную поверхность (СИМ-05т-2-17) или в щит (СИМ-05т-2-09). Материал корпуса - ударопрочный полистирол. На передней панели расположены четыре кнопки управления и шести разрядный индикатор. У счётчика СИМ-05т-2-17 снизу корпуса расположены сальники для вывода проводов подключаемых к оборудованию. Для установки счётчика необходимо закрепить его с помощью шурупов или винтов в отверстия корпуса. У счётчика СИМ-05т-2-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию.Для установки счётчика необходимо вырезать в панели окно размерами 94х94мм, установить счётчик в окно, установить на боковые поверхности кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели.
В качестве внешних устройств могут быть использованы любые (индуктивные,оптические,контактные  или ёмкостные) датчики, имеющие на выходе транзисторные PNP или NPN ключи с открытым коллектором, HTL-выход и сухой контакт. Подключение датчиков с различными типами выходов показано ниже.  Счётчик имеет два режима работы - режим настройки и рабочий режим. При подаче питания счётчик переходит в рабочий режим. По частоте следования импульсов от датчика, контролирующего одну или несколько меток на валу двигателя, производится вычисление скорости вращения вала (обороты в минуту) и отображение текущего значения на шестиразрядном индикаторе. В случае, когда измеренная скорость имеет значение большее чем возможно отобразить на индикаторе, включаются два левых вертикальных мигающих сегмента индикации, указывая на переполнение. Меню рабочего режима позволяет просмотреть время наработки двигателя и количества пусков. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо, что уменьшает количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут. При вводе PIN кода происходит переход в режим настройки, позволяющий корректировать параметры счётчика определяемые пользователем (PIN код нанесён на корпусе счётчика). Меню настроек показывает способ изменения параметров. Выход из меню настроек в меню рабочего режима происходит при удержании кнопки в течении 5с.
