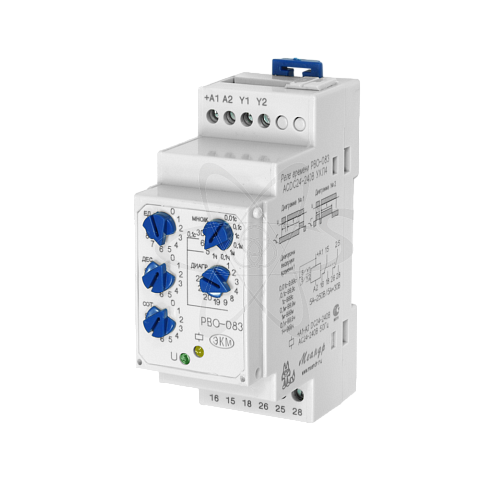

РВО-083 ACDC24-240В УХЛ4

Розничная цена 3 137.50 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 38359 , 41861 , 38505
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени однокомандное
Производитель: Меандр
Артикул: 4640016932276
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: возд.упр.сигнала - 0,05сек. готовности не бол.0,15
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Диаграмма работы: 1, 2, 3, 4, 8, 9, 19, 20, 21, 22
Диапазон выдержек времени: 0,1с-99,9 сек
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: 2000/240

Напряжение питания: ACDC 24...240

описание

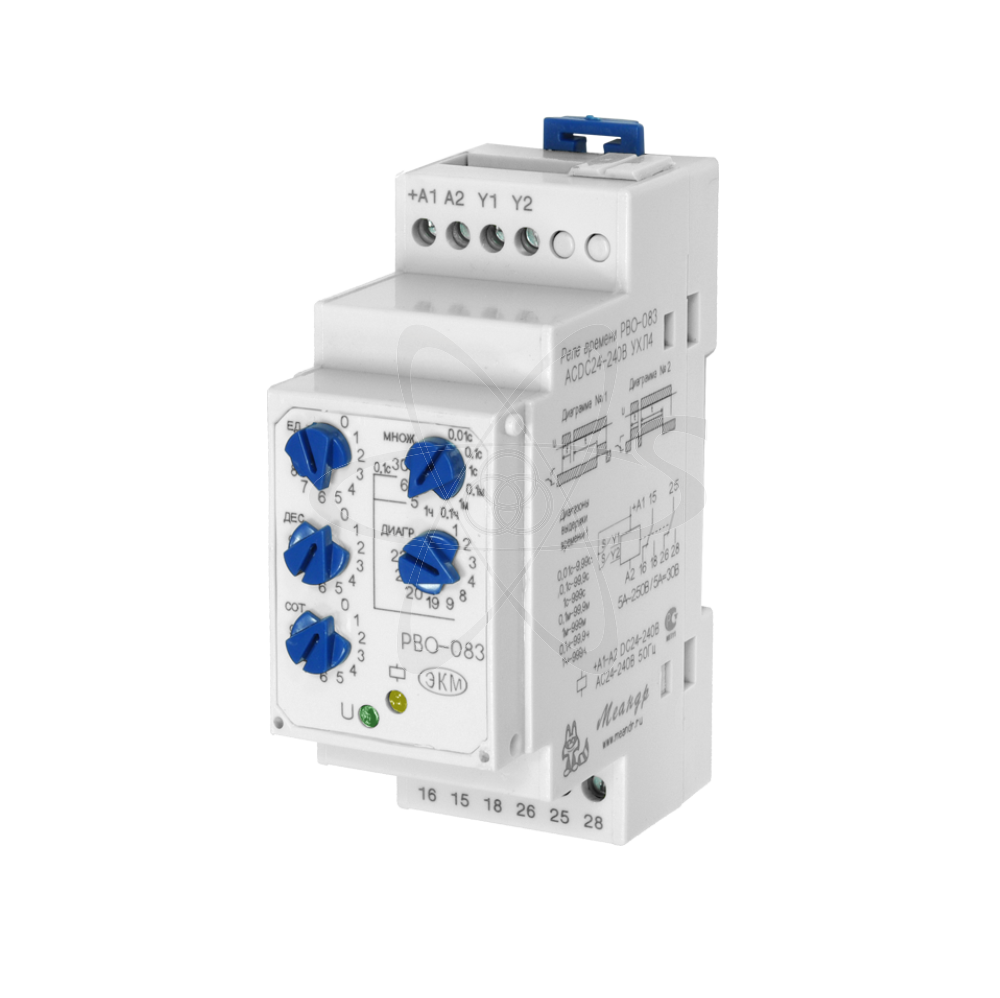

РВО-083 (далее-реле) реле времени предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы. Реле используется в системах автоматики, как комплектующее изделие. РВО-083 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле намонтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает зажим проводов сечением до 2,5мм2. На передней панели реле расположены: три поворотных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), поворотный переключатель множитель, поворотный переключатель выбора диаграммы работы, зелёный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Реле не требует оперативного питания, питается от сети. Подключение питания производится к клеммам «+А1» и «А2». При использовании реле в цепях постоянного тока +Uпит подключается к клемме «+А1». Реле имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного переключателями «ЕД.», «ДЕС.» и «СОТ.» на коэффициент устанавливаемый переключателем «МНОЖ.». Переключатель «множитель» имеет три дополнительных положения: «5» реле работает по диаграмме №5 - подсчёт количества импульсов установленного переключателями «единицы», «десятки» и «сотни». «6» реле работает по диаграмме №6 - подсчёт количества импульсов установленного переключателями «единицы», «десятки» и «сотни». «30» реле работает по диаграмме №30 - время t определяются путём умножения числового значения, установленного переключателями «единицы», «десятки» и «сотни» только на коэффициент 0,1с. Диаграмма работы реле выбирается с помощью переключателя «диаграмма». Переключатель имеет десять положений «1»-«2»-«3»-«4»-«8»-«9»-«19»-«20»-«21»-«22» и определяет номер диаграммы работы реле. В случае когда переключатель «множитель» установлен в одно из трёх положений т.е диаграммы (5:6: и 30) переключатель «диаграмма» не определяет номер диаграмм.
