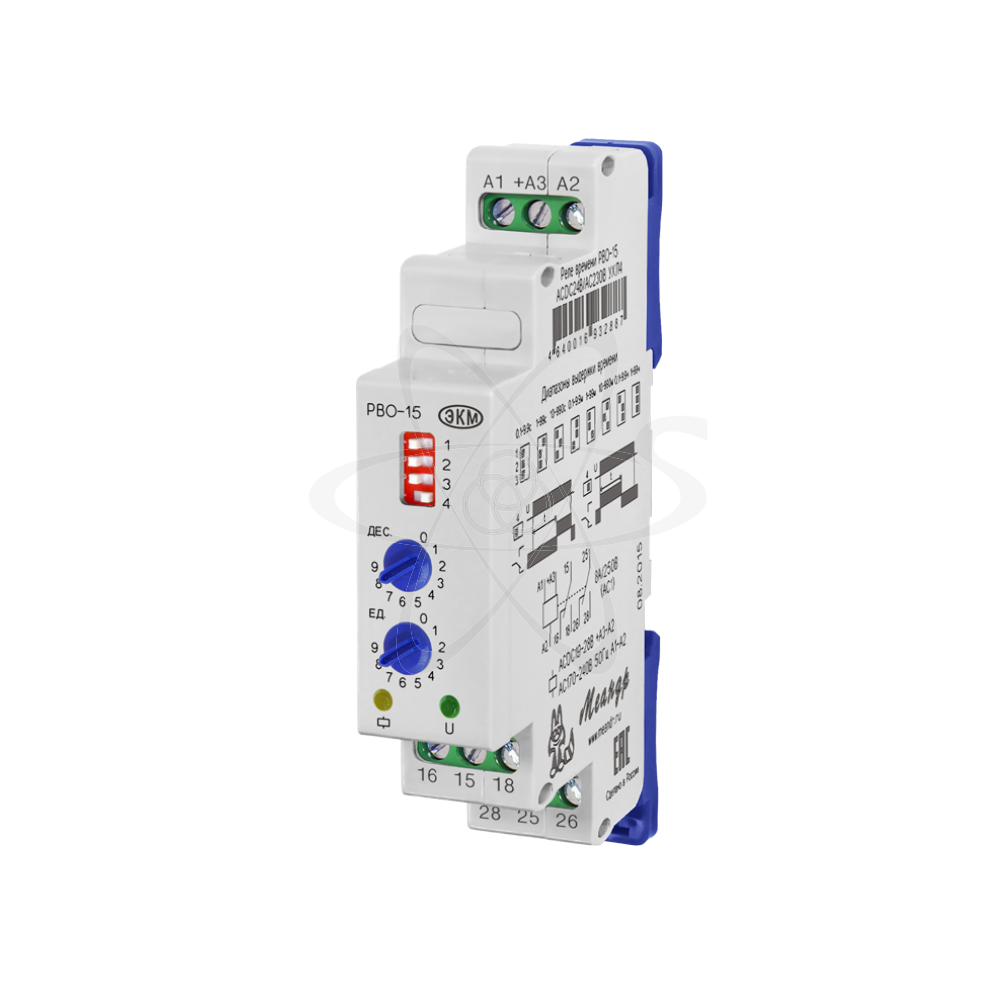

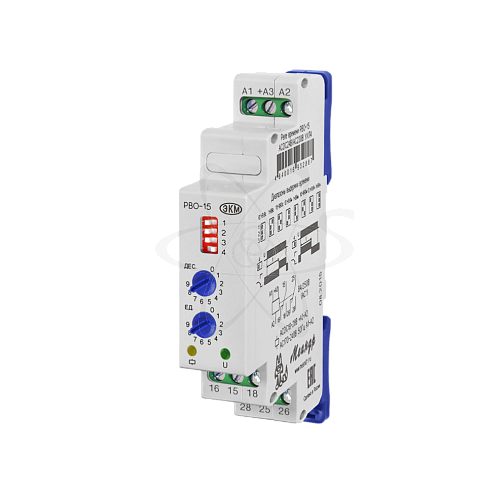

РВО-15 ACDC10-30B УХЛ2

РВО-15 ACDC10-30B УХЛ2

под заказ
Розничная цена 1 991.55 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Вид изделия:: Реле времени однокомандное
  • Производитель:: ЗАО Меандр
  • Степень защиты:: корпус - IP40, клеммы - IP 20
  • Диапазон температур,°С:: –40 ÷ +55
  • Напряжение питания:: ACDC 10...30
  • Относительная влажность воздуха:: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт:: Не более 2 ВА
  • Временные характеристики:: готовности не более 0,15 сек
  • Коммутационная способность:: 10 млн.циклов.
  • Погрешность:: Отсчетов <2% : Уставки<10%
  • Электрическая износостойкость, не менее:: 100000 циклов
  • Количество и тип контактов:: 2 переключающие группы
  • Климатическое исполнение:: УХЛ 2
  • Режим работы:: Круглосуточный
  • Максимальный ток А:: коммутируемый -8А
  • Диаграмма работы:: 1, 2
  • Диапазон выдержек времени:: 0,1с-99,9 сек
  • Максимальное коммутируемое напряжение:: 400
  • Мощность коммутируемая:: 2000/240

описание

РВО-15 (далее-реле) реле времени  предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей “множитель” для выбора диаграммы работы и задания временного диапазона, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Диаграмма работы и диапазон выдержки времени выбираются при помощи  переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается декадными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.». При выборе первой диаграммы работы с «паузы» (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время t), в интервале установленной выдержки времени t контакты замкнуты  15-16 и 25-26. После отсчёта времени выдержки t, встроенное электромагнитное реле включается,контакты замыкаются  15-18 и 25-28 и загорается жёлтый светодиод. При выборе второй диаграммы работы с «импульса» (встроенное электромагнитное реле включается одновременно с включением питания на время t), при подаче напряжения питания встроенное электромагнитное реле включается, загорается жёлтый светодиод,  контакты 15-18 и 25-28 замыкаются и начинается отсчёт выдержки времени t. После отсчёта выдержки времени t, встроенное электромагнитное реле выключается,  контакты 15-16 и 25-26 замыкаются и гаснет жёлтый светодиод.
