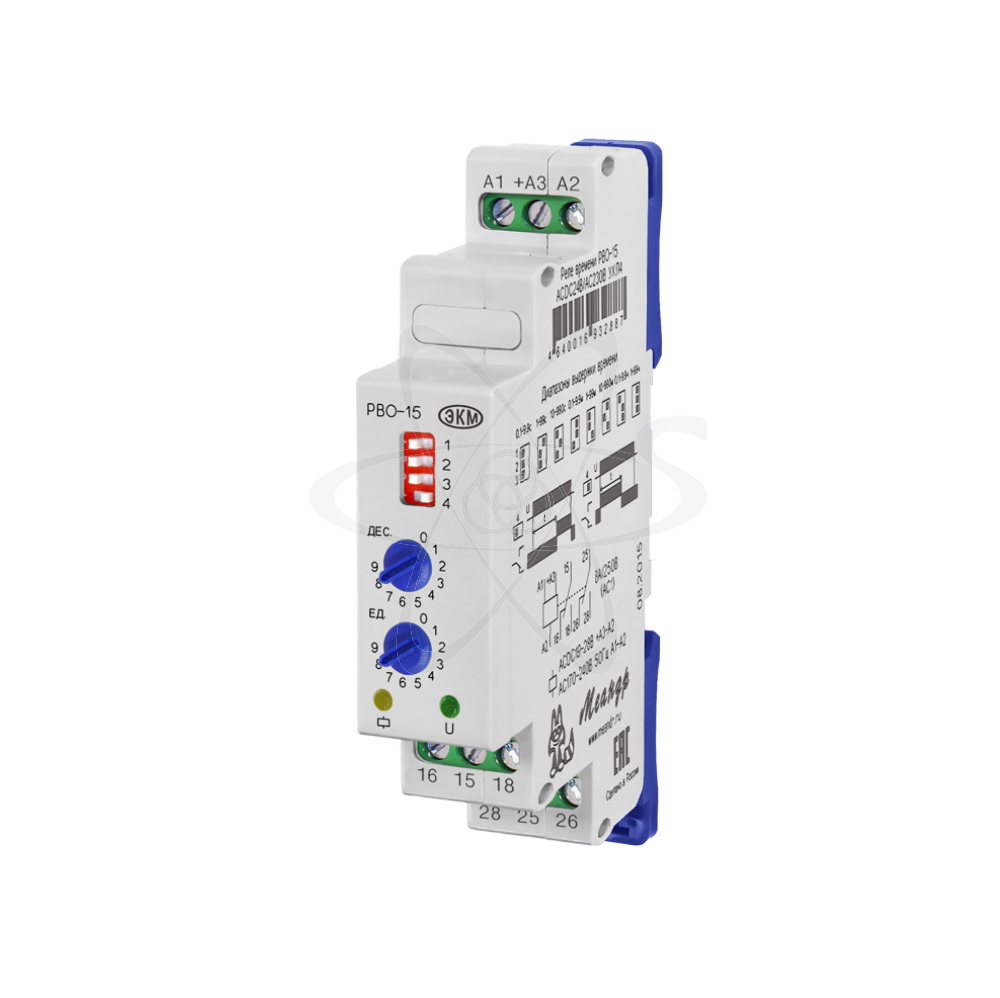

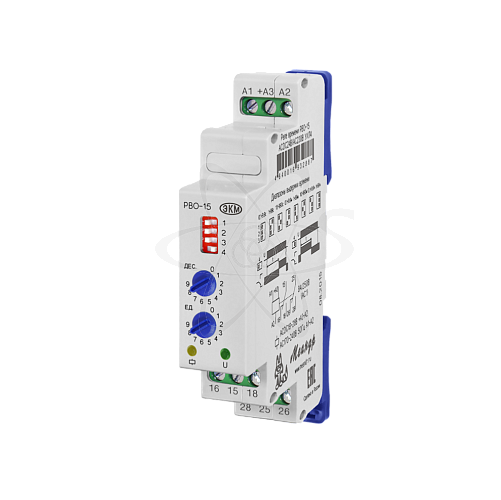

РВО-15 ACDC24В/AC230В УХЛ4

РВО-15 ACDC24В/AC230В УХЛ4

В наличии 13 шт.
Розничная цена 2 165.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 38505 , 41861 , 38359 , 39593
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле времени однокомандное
  • Производитель: Меандр
  • Артикул: 4640016932887
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Диапазон температур,°С: –25 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: Не более 2 ВА
  • Временные характеристики: готовности не более 0,15 сек
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: Отсчетов <2% : Уставки<10%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 2 переключающие группы
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -8А
  • Диаграмма работы: 1, 2
  • Диапазон выдержек времени: 0,1с-99,9 сек
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: 2000/240
  • Напряжение питания: ACDC 24...230

описание

РВО-15 (далее-реле) реле времени  предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей “множитель” для выбора диаграммы работы и задания временного диапазона, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Диаграмма работы и диапазон выдержки времени выбираются при помощи  переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается декадными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.». При выборе первой диаграммы работы с «паузы» (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время t), в интервале установленной выдержки времени t контакты замкнуты  15-16 и 25-26. После отсчёта времени выдержки t, встроенное электромагнитное реле включается,контакты замыкаются  15-18 и 25-28 и загорается жёлтый светодиод. При выборе второй диаграммы работы с «импульса» (встроенное электромагнитное реле включается одновременно с включением питания на время t), при подаче напряжения питания встроенное электромагнитное реле включается, загорается жёлтый светодиод,  контакты 15-18 и 25-28 замыкаются и начинается отсчёт выдержки времени t. После отсчёта выдержки времени t, встроенное электромагнитное реле выключается,  контакты 15-16 и 25-26 замыкаются и гаснет жёлтый светодиод.
