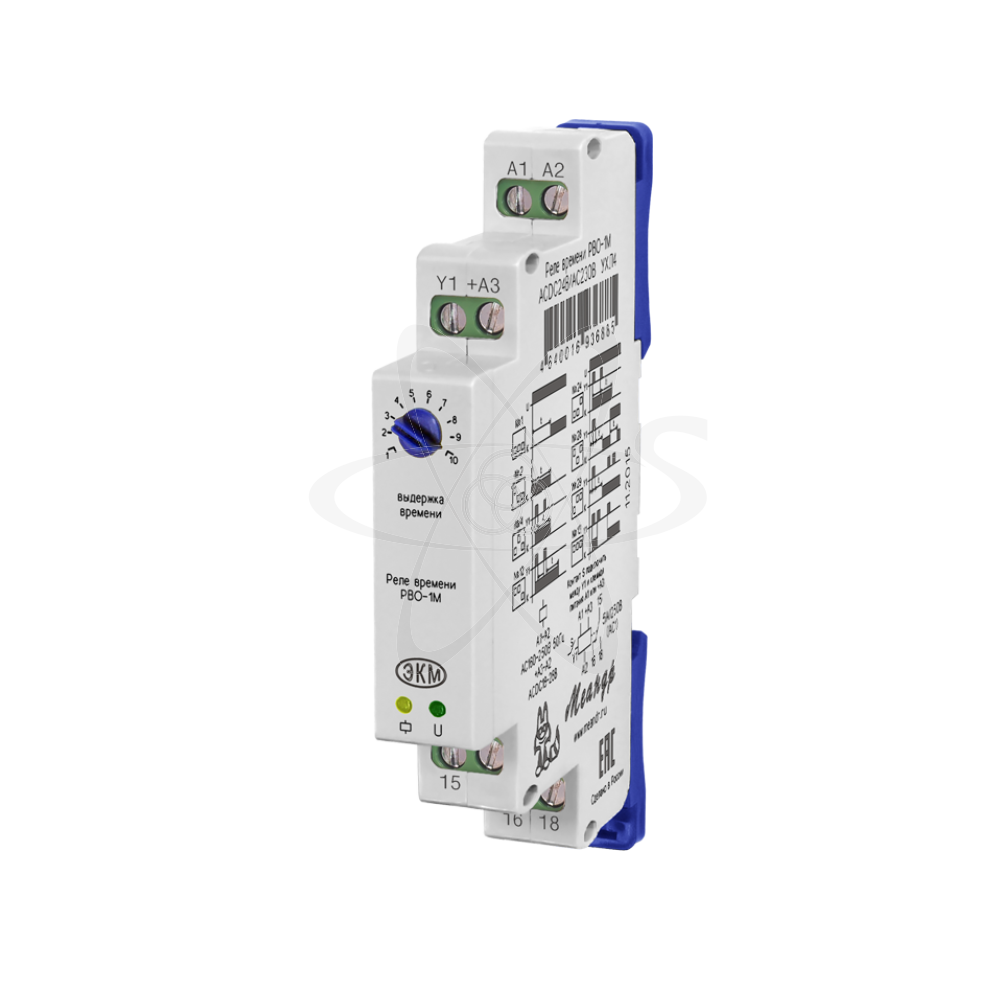

РВО-1М ACDC24B/AC230B УХЛ2

Розничная цена 2 759.21 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 38359 , 41861 , 38505
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени однокомандное
Производитель: Меандр
Артикул: 4640016936892
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –40 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: возд.упр.сигнала - 0,05сек. готовности не бол.0,15
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 1 переключающая группа
Климатическое исполнение: УХЛ 2
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -5А
Диаграмма работы: 1, 2, 4, 12, 13, 24, 28, 29
Диапазон выдержек времени: 0,1с-30 ч
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: 1250/150

Напряжение питания: ACDC 24...230

описание

РВО-1М (далее-реле) предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: поворотный переключатель установки выдержки времени, жёлтый светодиод срабатывания встроенного электромагнитного реле, зелёный светодиод включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени ( переключатели 1, 2, 3) и диаграммы работы ( переключатели 4, 5, 6). Реле имеет 8 поддиапазонов выдержки времени. Требуемая выдержка устанавливается декадным переключателем, расположенным на передней панели, в пересчете на временной диапазон выбранный DIP-переключателем. Диаграмма работы реле выбирается с помощью DIP-переключателя.
