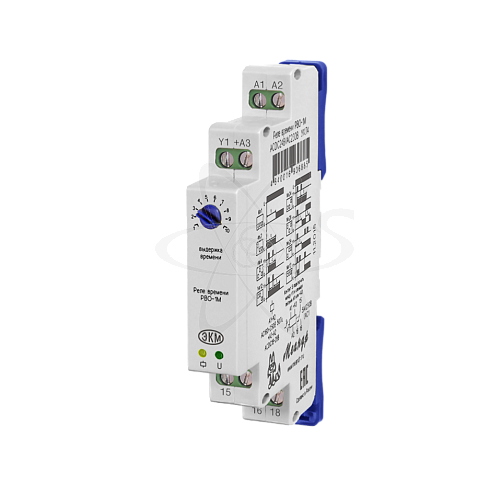

РВО-1М ACDC24В/AC230В УХЛ4

РВО-1М ACDC24В/AC230В УХЛ4

В наличии 12 шт.
Розничная цена 1 455.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Руководство:
  • Вид изделия: Реле времени однокомандное
  • Производитель: ЗАО Меандр
  • Артикул: 4640016936885
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Диапазон температур,°С: –25 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: Не более 2 ВА
  • Временные характеристики: возд.упр.сигнала - 0,05сек. готовности не бол.0,15
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: Отсчетов <2% : Уставки<10%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 1 переключающая группа
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -5А
  • Диаграмма работы: 1, 2, 4, 12, 13, 24, 28, 29
  • Диапазон выдержек времени: 0,1с-30 ч
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: 1250/150
  • Напряжение питания: ACDC 24...230

описание

РВО-1М (далее-реле)  предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: поворотный переключатель установки выдержки времени, жёлтый светодиод срабатывания встроенного электромагнитного  реле, зелёный светодиод включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени ( переключатели 1, 2, 3) и диаграммы работы ( переключатели 4, 5, 6). Реле имеет 8 поддиапазонов выдержки времени. Требуемая выдержка устанавливается декадным переключателем, расположенным на передней панели, в пересчете на временной диапазон выбранный DIP-переключателем. Диаграмма работы реле выбирается с помощью DIP-переключателя.
