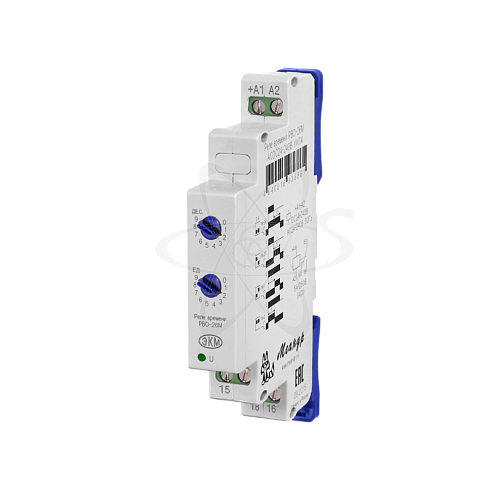

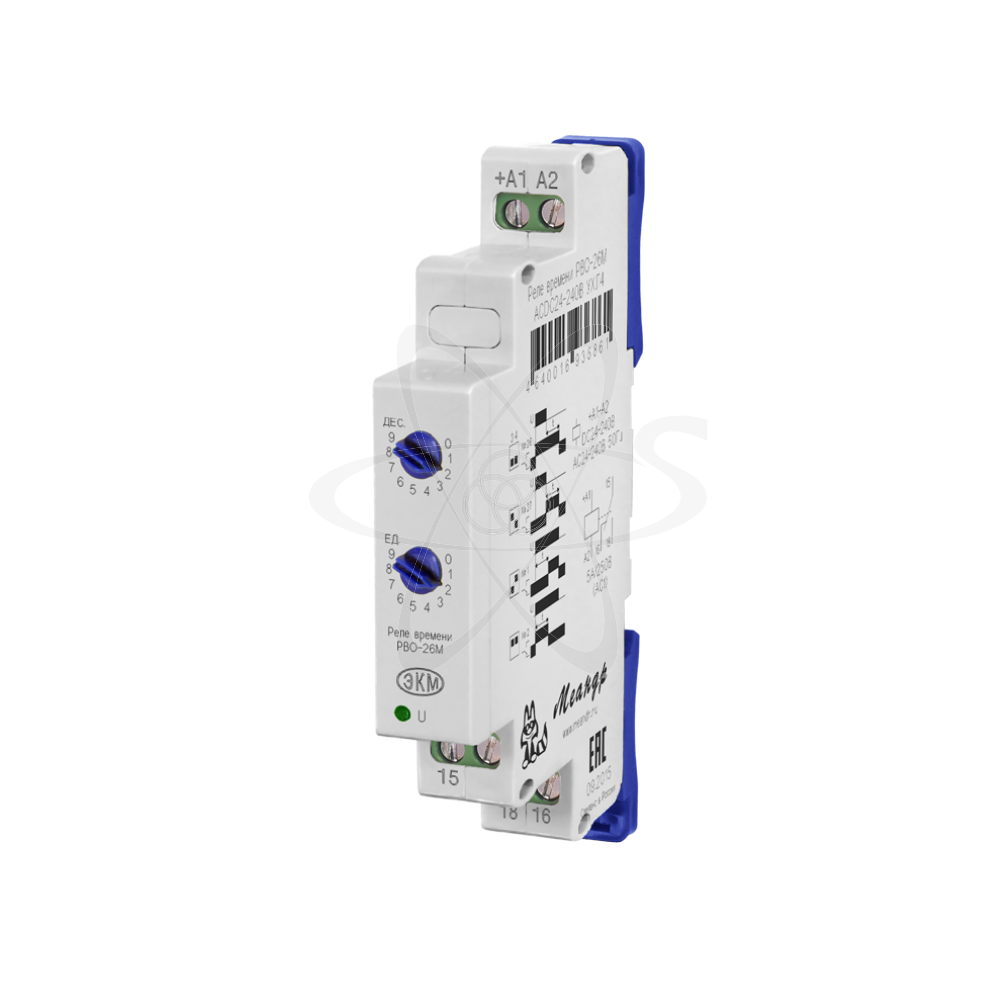

РВО-26М ACDC24-240В УХЛ2

РВО-26М ACDC24-240В УХЛ2

Розничная цена 3 992.42 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 38359 , 41861 , 38505
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле времени однокомандное
  • Производитель: Меандр
  • Артикул: 4640016936878
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Диапазон температур,°С: –40 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Временные характеристики: готовности не более 0,5 сек
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: Отсчетов <5%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 1 переключающая группа
  • Климатическое исполнение: УХЛ 2
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -5А
  • Диапазон выдержек времени: 0,1с-99,9 сек
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: 1250/150
  • Напряжение питания: ACDC 24...240

описание

РВО-26М (далее-реле) реле времени  предназначено для формирования задержки на выключение встроенного реле после снятия напряжения питания (диаграммы работы 26 и 27) или для отработки установленной выдержки времени после подачи напряжения питания. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На переднейй панели реле расположены: два декадных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), зелёный светодиод включения питания «U». На боковой поверхности расположен DIP-переключатель для установки временного диапазона (переключатель 1, 2) и диаграммы работы (переключатель 3, 4). Диаграмма работы и диапазон выдержки времени выбирается с помощью DIP-переключателя, расположенным на боковой поверхности.  Для каждой диаграммы можно выбрать один из трёх диапазонов выдержки времени (0,1с-9,9с, 1с-99с, 0,1мин-9,9мин), дополнительно для диаграмм 1 и 2 есть четвёртый диапазон( 1-99 мин). Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях “Единицы” и “Десятки”, на множитель выбранного диапазона на DIP-переключателе. Напряжение питания подаётся на клеммы «+А1» и «А2».
