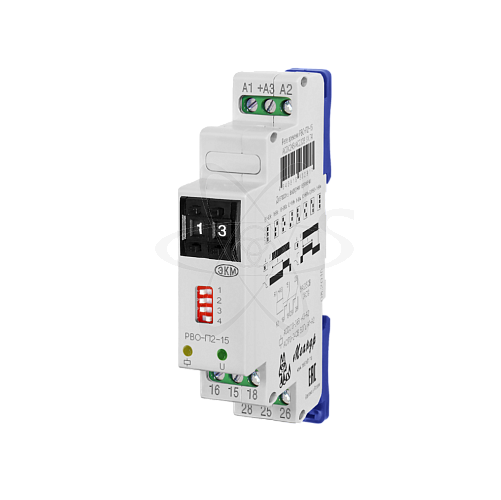

РВО-П2-15 ACDC24В/AC230В УХЛ4

РВО-П2-15 ACDC24В/AC230В УХЛ4

Розничная цена 3 552.56 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 38359 , 41861 , 38505
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле времени однокомандное
  • Производитель: Меандр
  • Артикул: 4640016932917
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Диапазон температур,°С: –10 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: Не более 2 ВА
  • Временные характеристики: готовности не более 0,15 сек
  • Погрешность: Отсчетов <2%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 2 переключающие группы
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -8А
  • Диаграмма работы: 1, 2
  • Диапазон выдержек времени: 0,1с-99,9 сек
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: 2000/240
  • Напряжение питания: ACDC 24...230

описание

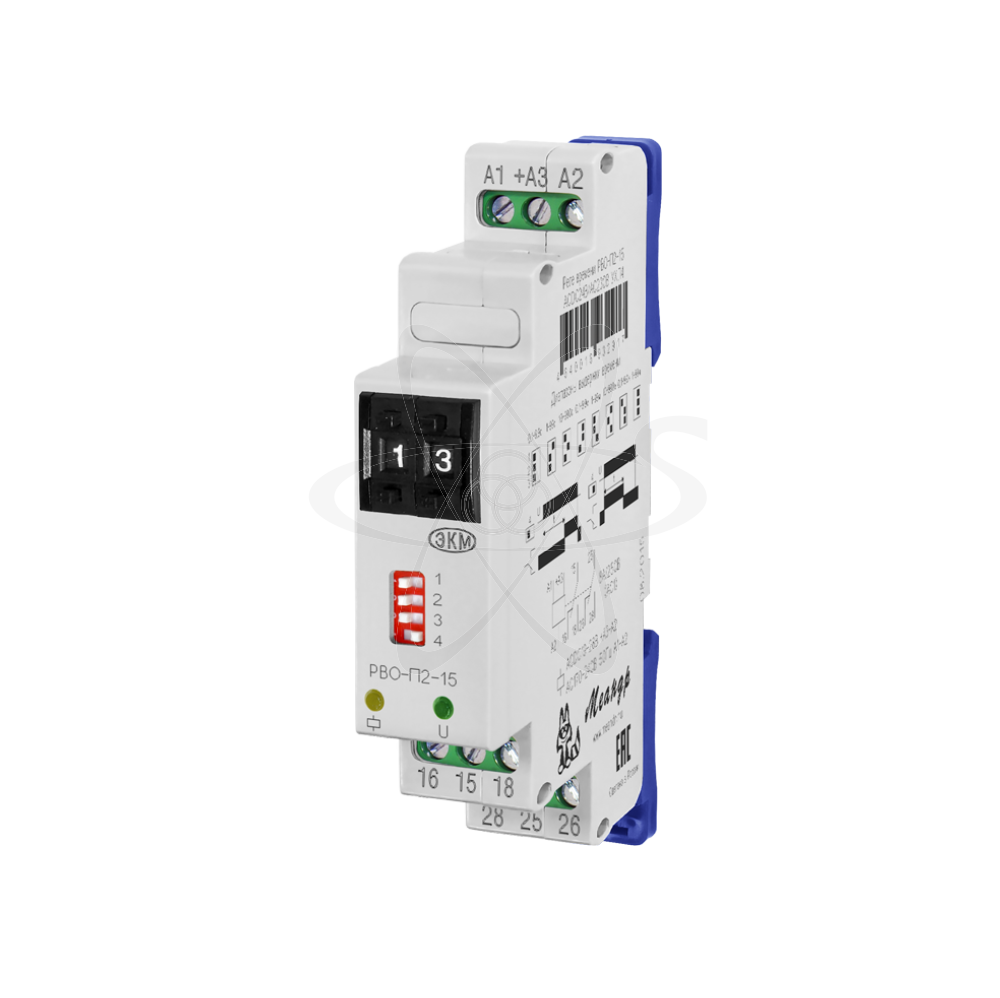

РВО-П2-15 (далее-реле) реле времени предназначено для выдачи команд в цепи схем управления через контакты  реле после  отработки установленной выдержки времени по заданному  алгоритму  работы. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два кнопочных переключателя установки выдержки времени (первый – «десятки 0-9», второй «единицы 0-9»), поворотный переключатель «множ.» для установки диапазона выдержки времени и диаграммы работы, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Диаграмма работы и диапазон выдержки времени выбираются с помощью блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели «1-3» в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается кнопочными переключателями, первая значащая цифра - переключателем десятков, вторая значащая цифра - переключателем единиц.
