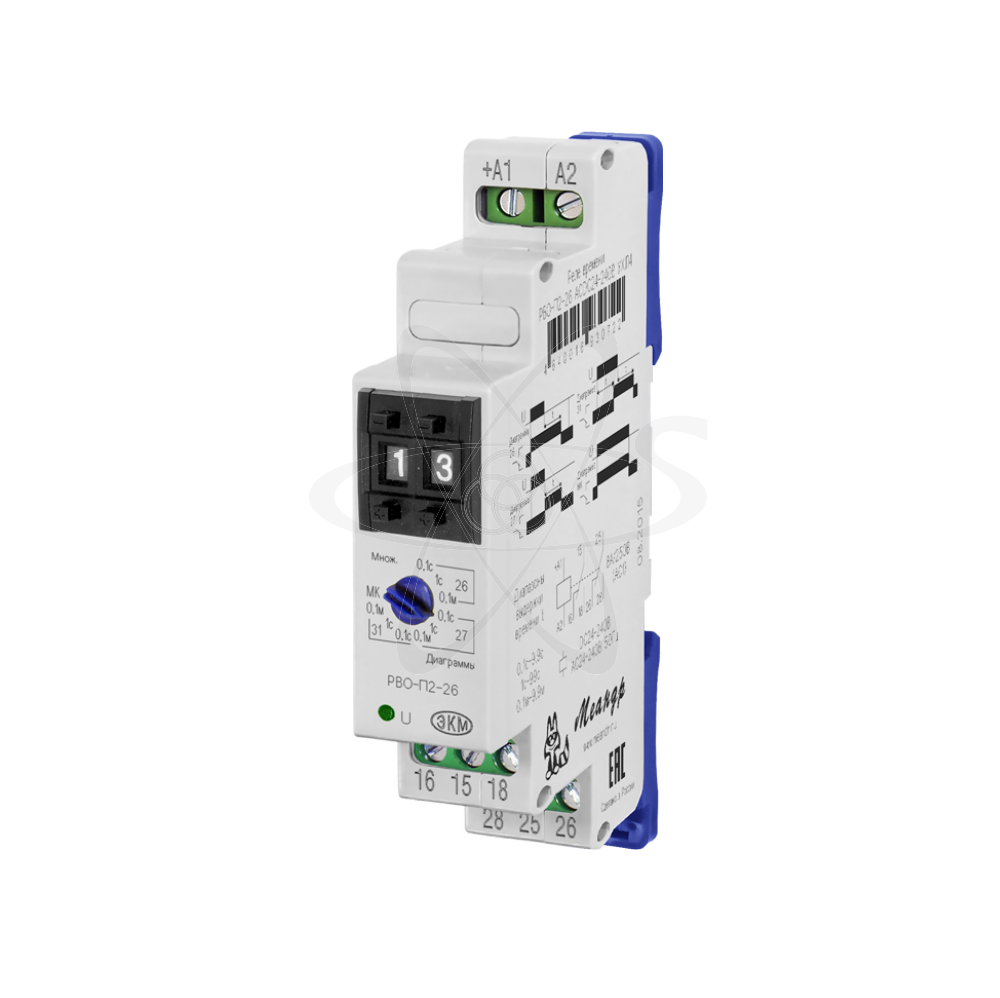

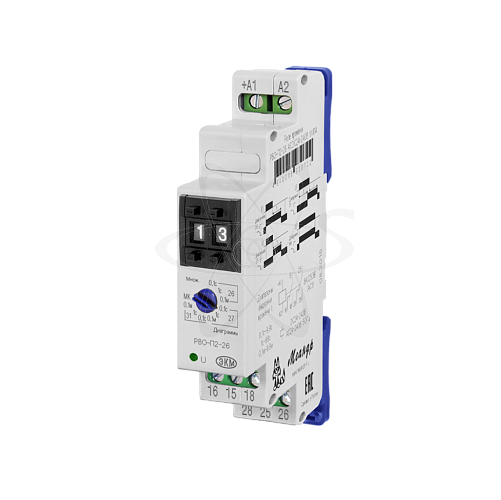

РВО-П2-26 AC400В УХЛ4

РВО-П2-26 AC400В УХЛ4

под заказ
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Вид изделия:: Реле времени однокомандное
  • Производитель:: ЗАО Меандр
  • Артикул: 4640016932924
  • Реквизиты: Товар (пр. ТМЦ) , Товар , 0
  • Базовая единица: шт.
  • Степень защиты:: корпус - IP40, клеммы - IP 20
  • Диапазон температур,°С:: –10 ÷ +55
  • Напряжение питания:: 400 V AC
  • Относительная влажность воздуха:: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт:: Не более 2 ВА
  • Временные характеристики:: готовности не более 1 сек
  • Погрешность:: Отсчетов <2%
  • Электрическая износостойкость, не менее:: 100000 циклов
  • Количество и тип контактов:: 2 переключающие группы
  • Климатическое исполнение:: УХЛ 4
  • Режим работы:: Круглосуточный
  • Максимальный ток А:: коммутируемый -8А
  • Диаграмма работы:: 26, 27, 31
  • Диапазон выдержек времени:: 0,1с-9,9 мин
  • Максимальное коммутируемое напряжение:: 400
  • Мощность коммутируемая:: 2000/240

описание

РВО-П2-26 (далее-реле) реле времени предназначено для формирования задержки на включение (отключения) исполнительного реле, после снятия напряжения питания (диаграммы работы 26, 27 и 31) на предварительно установленную выдержку времени. Реле используется с системах автоматики, как комплектующее изделие. РВО-П2-26  выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть.Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два кнопочных переключателя установки выдержки времени (t), значения единиц 0-9 и десятков 0-9, декадный переключатель «МНОЖ.» для выбора диаграммы работы и временного диапазона, зелёный светодиод включения питания «U». Диаграмма работы и диапазон выдержки времени выбирается при помощи переключателя "множитель". Для каждой диаграммы можно выбрать один из трёх диапазонов выдержки времени. Требуемая выдержка времени «t» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель соответствующего диапазона. При установке переключателя множитель в положение «МК» реле работает в по диаграмме мгновенного контакта. Напряжение питания подаётся на клеммы «+А1» и «А2». Для изменения диапазона выдержки времени реле необходимо отключить.
