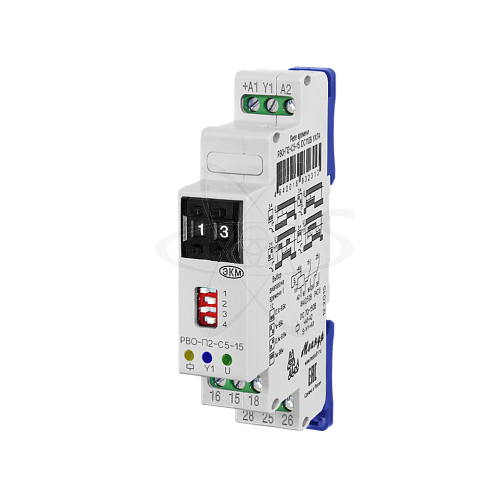

РВО-П2-С5-15 DC110В УХЛ4

Розничная цена 4 426.99 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 38359 , 41861 , 38505
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени однокомандное
Производитель: Меандр
Артикул: 4640016932313
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –10 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: возд.упр.сигнала - 0,2сек. готовности не бол.0,2
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Диаграмма работы: 1, 2, 3, 4, 30
Диапазон выдержек времени: 0,1с-99,9 сек
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: 2000/240

Напряжение питания: DC 110

описание

РВО-П2-С5-15 (далее-реле) реле времени предназначено для выдачи команд в цепи схем управления через контакты реле в соответствии с выбранной диаграммой работы после отработки предварительно установленной выдержки времени. Реле используется в системах автоматики, как комплектующее изделие. РВО-П2-С5-15 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на онтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два кнопочных переключателя (десятки 0-9 и единицы 0-9) для установки выдержки времени (t), декадный переключатель для выбора диаграммы работы и временных диапазонов, зелёный светодиод включения напряжения питания «U», жёлтый светодиод включения встроенного исполнительного реле. Реле имеет пять диаграмм работы, которые выбираются при помощи поворотного DIP-переключателя. Напряжение внешнего управляющего воздействия должно быть равно напряжению питания. Сигнал внешнего запуска формируется переключателем «S» путём замыкания и размыкания клемм «Y1» и «+А1». Во время «импульса» горит жёлтый светодиод и контакты 15-18, 25-28 замкнуты (встроенное исполнительное реле включено). Во время «паузы» контакты 15-16, 25-26 замкнуты (встроенное исполнительное реле выключено). Напряжение питания DC110 В подаётся на клеммы «+А1» и «А2».
