РВО-П3-081 ACDC36-240В УХЛ4

РВО-П3-081 ACDC36-240В УХЛ4

под заказ
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

описание

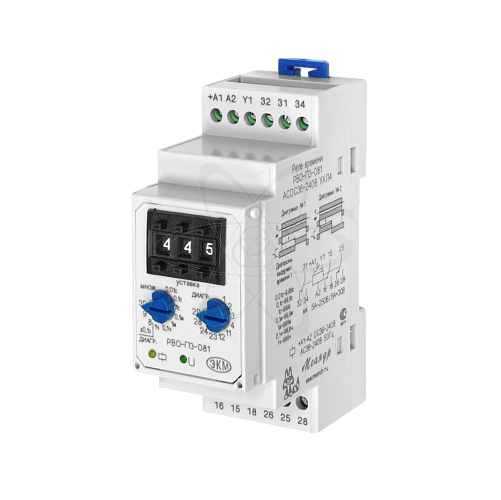

РВО-П3-08 и РВО-П3-081 (далее-реле) реле времени предназначены для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.Монтаж осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. , а так же возможность пломбирования крышки корпуса. Крышка для опломбировки не входит в компллект и  поставляется отдельно по желанию клиента. На передней панели реле расположены: три нажимных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9),  поворотный переключатель множитель для выбора временного диапазона,  поворотный переключатель «диагр.» для выбора диаграммы работы, зелёный светодиод  наличия напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. РВО-П3-08 и РВО-П3-081 имеют 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях «cотни», «десятки» и «единицы» на множитель, который определяется положением указателя переключателя «множ.». Переключатель «множ.» имеет три дополнительных положения: - «8» реле работает по диаграмме №8 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1с; - «9» реле работает по диаграмме №9 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1с; - «30» реле работает по диаграмме №30 время t и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1с. Диаграмма работы реле выбирается при помощи переключателя «диагр.». Переключатель имеет десять положений «1»-«2»-«3»-«4»-«11»-«12»-«22»-«23»-«28»-«29». Положение  переключателя определяет номер диаграммы работы реле. Если переключатель «множ.» установлен в одно из трѐх положений «8», «9» или «30», то переключатель «диагр.» отключѐн и может находится в любом положении. В обесточенном состоянии контакты 15-16, 25-26 замкнуты  и 31-32 (для реле РВО-П3-081). При подачи напряжения питания загорается зелёный светодиод «U». Реле начинает работать по выбранной диаграмм работы, во время отсчёта выдержки времени зелёный светодиод «U» включается попеременно. При включении исполнительного реле жёлтый светодиод загорается  при этом  контакты 15-18, 25-28 и 31-34 (для реле РВО-П3-081) замыкаются. Смена диаграммы работы и множителей возможна только после отключения напряжения питания. Значения на переключателях «сотни», «десятки» и «единицы», можно менять при поданном питании на реле. Напряжение питания подаётся на клеммы «+А1» и «А2». При подключении реле в цепь с постоянным напряжением питания плюсовой провод подключается к клемме «+А1», минусовой провод к «А2». Полярность нужно  соблюдать обязательно. Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1».
