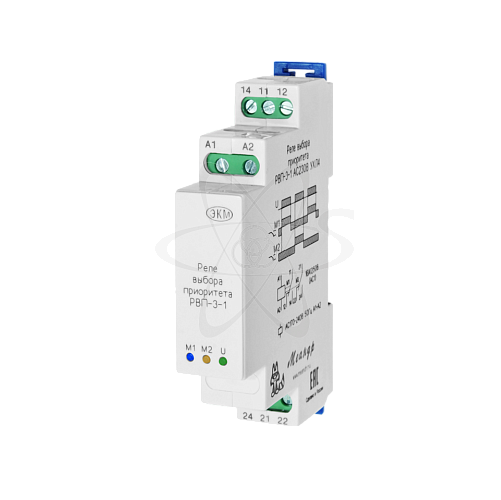

РВП-3-1 AC400В УХЛ4

РВП-3-1 AC400В УХЛ4

Розничная цена 1 900.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Руководство:
  • Вид изделия: Реле времени пусковое
  • Производитель: ЗАО Меандр
  • Артикул: 4640016936106
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Диапазон температур,°С: –25 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: Не более 2 ВА
  • Временные характеристики: готовности не более 0,15 сек
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: Отсчетов <2% : Уставки<5%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 2 переключающие группы
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -16А
  • Время срабатывания: 0,04 сек
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480
  • Напряжение питания: 400 V AC

описание

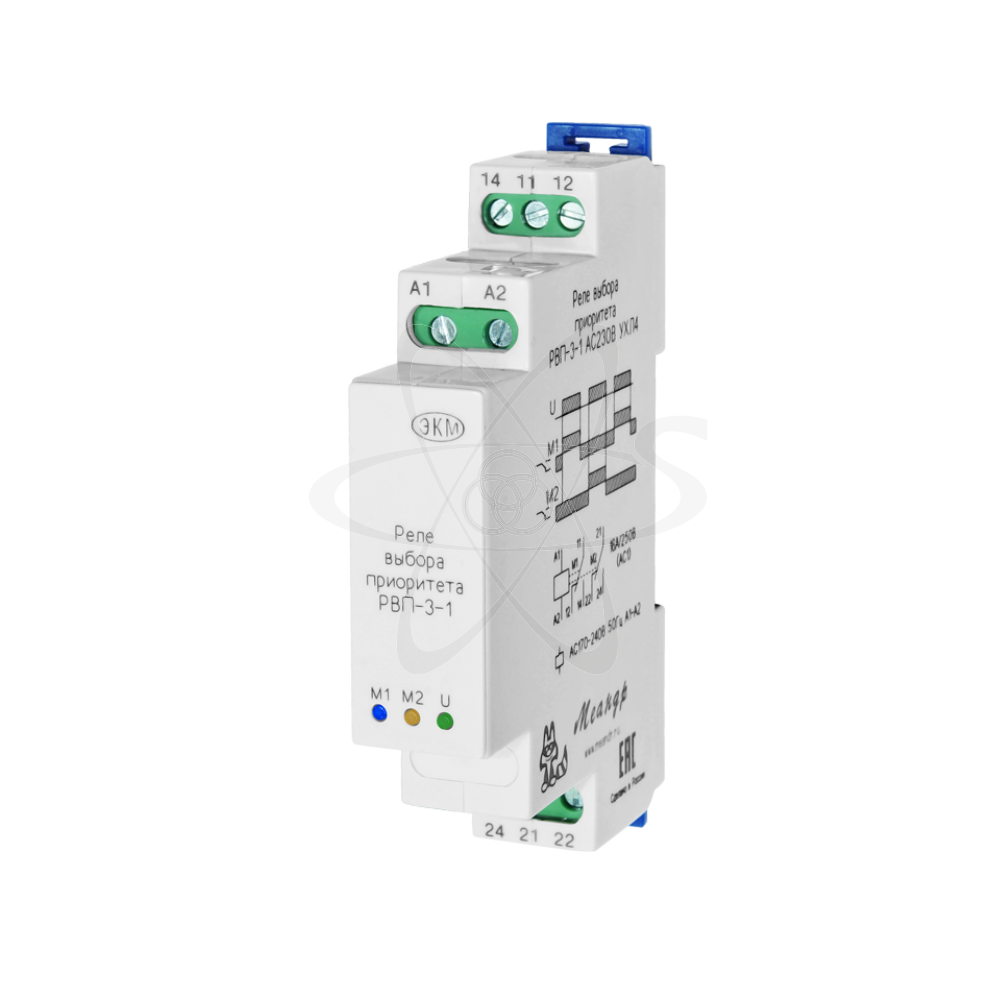

РВП-3-1 (далее-реле) реле выбора приоритета предназначено для обеспечения оптимизации работы (степени износа) двух агрегатов (например насосов, в т.ч. КНС, компрессоров, генераторов и пр.) - основного и резервного. Применяется взамен импортных реле,таких как: LVM P05, LVM P10 (Lovato), 72.42 (Finder), CA2SKE20 (SCHNEIDER ELECTRIC) и др. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж РВП-3-1 осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: синий светодиод «М1» - включения первого агрегата, жёлтый светодиод «М2» - включения второго агрегата, зелёный светодиод включения напряжения питания «U». При подаче питания на клеммы А1-А2 контакты 11-14 замыкаются , загорается светодиод «М1», включается агрегат 1. При снятии питания контакты 11-12 замыкаются , гаснет светодиод «М1», отключается агрегат 1. При следующей подаче питания на клеммы А1-А2 контакты 21-24 замыкаются , загорается светодиод «М2», включается агрегат 2. При снятии питания  контакты 21-22 замыкаются, гаснет светодиод «М2», отключается агрегат 2. При следующей подаче питания на клеммы А1-А2 цикл повторяется. Т.е., подавая и снимая напряжение питания реле производится переключение основного агрегата на резервный и обратно. Питание реле подаётся на клеммы «А1» и «А2». При питании реле постоянным током «+Uпит» всегда подключается к лемме «А1», «-Uпит» подключается к лемме «А2».
