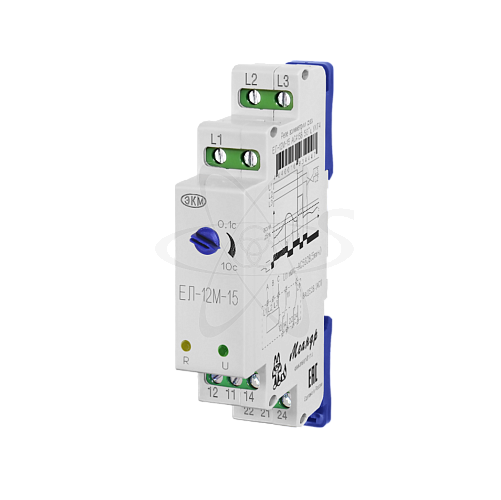

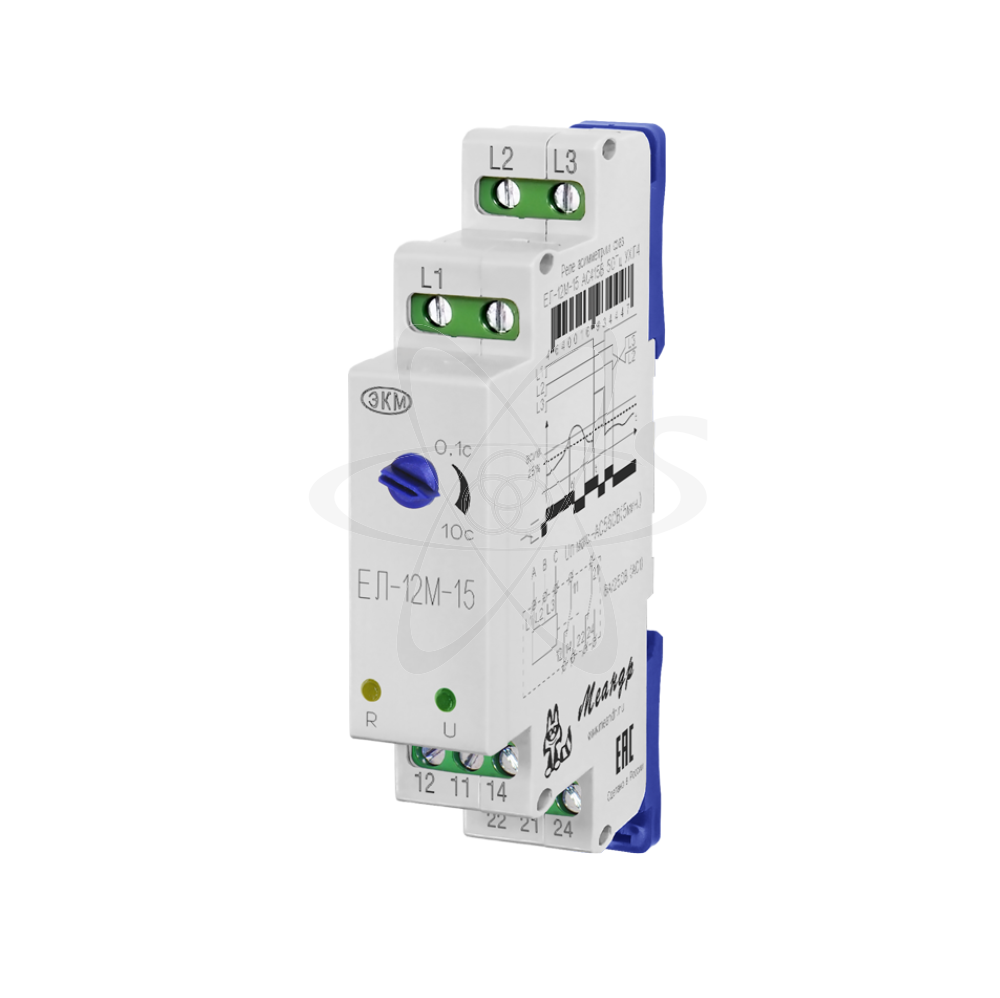

ЕЛ-12М-15 AC400В ТМ

Розничная цена 2 392.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38325 , 38505 , 41861
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля трехфазного линейного напряжения
Производитель: Меандр
Артикул: 4640016934416
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: 0,05 Uном
Диапазон температур,°С: -1 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)

Мощность потребления не более: ВА/Вт: 2
Коммутационная способность: 10 млн.циклов.
Погрешность: время срабатывания не более ±10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: ТМ
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Асимметрии линейных напряжений: >(30± 2)%, сек 0,1-10
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
Напряжение питания: 400 V AC, макс.доп. линейное 560 В, мин. 210 В

описание

Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100 кВт. Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного исполнительного реле «R». Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 - размыкаются, контакты 11-14 и 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.
