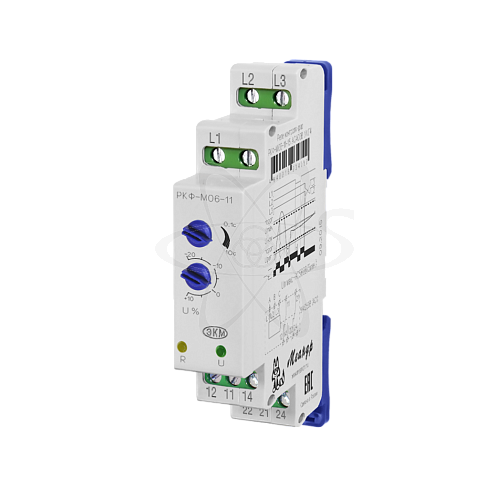

РКФ-М06-11-15 AC230В УХЛ2

РКФ-М06-11-15 AC230В УХЛ2

Розничная цена 2 661.12 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 41861 , 38505 , 38325
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле контроля фаз
  • Производитель: Меандр
  • Артикул: 4620769453068
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Габаритные размеры: 18х93х62
  • Гистерезис: 0,02 Uном
  • Диапазон температур,°С: –40 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: 2
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: Уставка:±5Uном/порогUном±0,05/ t±10%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Предел измерения: превышения Uном=130 В/понижения Uном=80-110
  • Количество и тип контактов: 2 переключающие группы
  • Климатическое исполнение: УХЛ 2
  • Режим работы: Круглосуточный
  • Регулировка: Задержка срабатывания 0,1-10 сек.
  • Максимальный ток А: коммутируемый -8А
  • Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
  • Напряжение питания: 230 V АС, макс.допустимое линейное - 340 В

описание

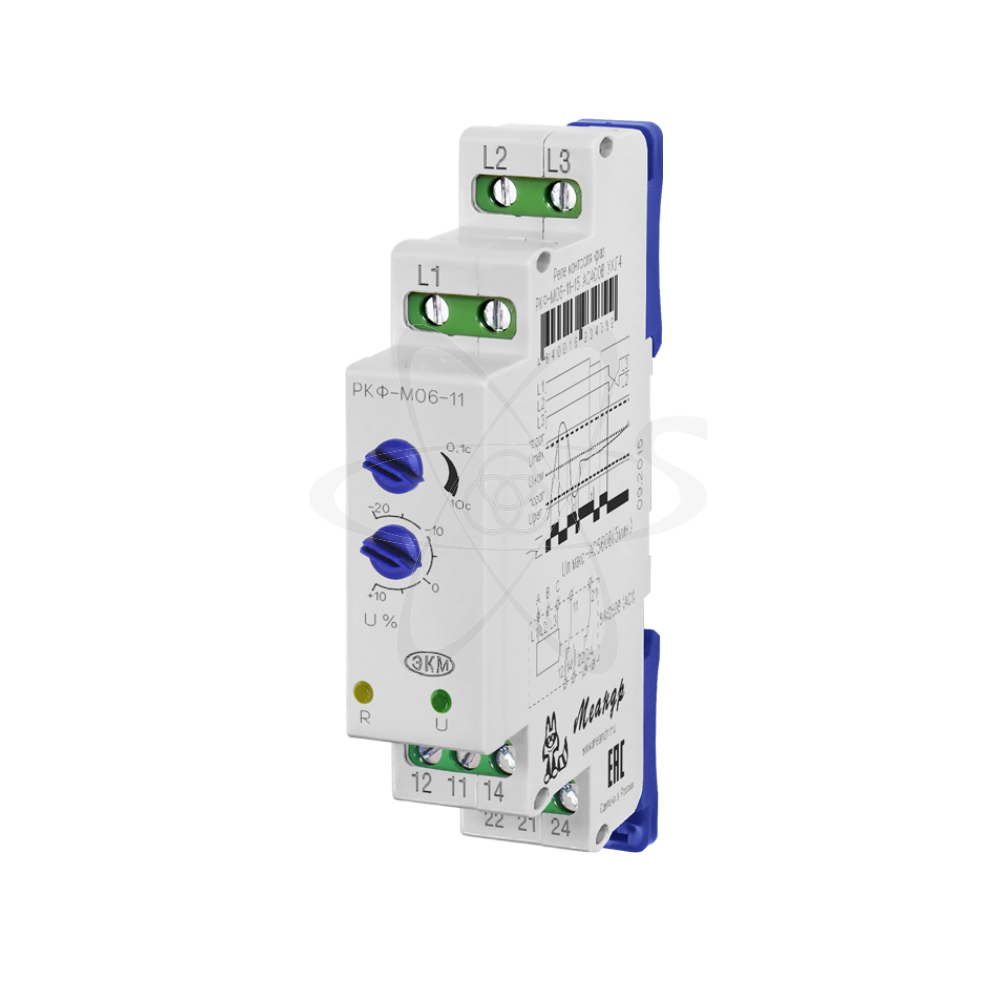

РКФ-М06-11-15 (далее-реле) реле контроля фаз  предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок обрыв и «слипание» фаз,чередования фаз , асимметрию напряжения, снижение напряжения ниже установленного порога,превышение напряжения выше фиксированного значения. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель времени срабатывания, декадный переключатель порога срабатывания «Uф%», зелёный светодиод «U» наличия напряжения питания. Жёлтый светодиод "R"включения встроенного исполнительного реле. Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 . Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят жёлтый и зелёный светодиоды. Если горит только зелёный светодиод, следует проверить напряжение на клеммах и правильность порядка чередования подключённых фаз. При подаче питания на реле загорается зелёный светодиод «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (размыкаются контакты 11-12 и 21-22 , контакты 11-14 и 21,24-замыкаются) и загорается жёлтый светодиод «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном - реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при «слипании» фаз или при обрыве одной фазы, при асимметрии фаз, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на рис. 1, где «t» - установленная выдержка времени.
