РКФ-М06-13-15 AC400В УХЛ4

описание

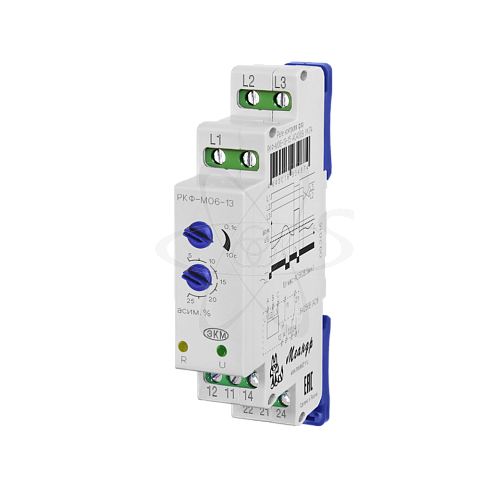

РКФ-М06-13-15 (далее-реле) реле контроля фаз предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует  обрыв фаз, «слипание» фаз,порядок чередования фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков  необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель времени срабатывания, декадный переключатель асимметрии (разбаланса) фаз, зелёный светодиод «U» наличия напряжения в трёхфазной сети, жёлтый светодиод «R» включения встроенного исполнительного реле. Фазы А, В, С контролируемой сети подключаются к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. При подаче питания на реле загорается жёлтый светодиод «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (размыкаются контакты 11-12, 21-22 , контакты 11-14, 21-24-замыкаются) и загорается светодиод «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения «асим.%», при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на рис. 1, где «t»-установленная задержка срабатывания реле.
