РТ-40У УХЛ2

РТ-40У УХЛ2

под заказ
Розничная цена 3 795.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Вид изделия:: Реле контроля тока
  • Производитель:: ЗАО Меандр
  • Степень защиты:: корпус - IP40, клеммы - IP 20
  • Габаритные размеры:: 18х93х62
  • Гистерезис:: Не более 5%
  • Диапазон температур,°С:: –40 ÷ +55
  • Напряжение питания:: От контролируемого тока
  • Относительная влажность воздуха:: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт:: 2
  • Коммутационная способность:: 10 млн.циклов.
  • Погрешность:: Уставки<15%
  • Электрическая износостойкость, не менее:: 100000 циклов
  • Количество и тип контактов:: 1 переключающая группа
  • Климатическое исполнение:: УХЛ 2
  • Режим работы:: Круглосуточный
  • Регулировка :: Порога сраб:от10 до 100 %,задержка:0,2-20 сек.
  • Максимальный ток А:: коммутируемый -16А
  • Максимальное допустимое напряжение:: Между цепями и контактами реле 2000АС
  • Максимальное коммутируемое напряжение:: 400
  • Мощность коммутируемая:: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480

описание

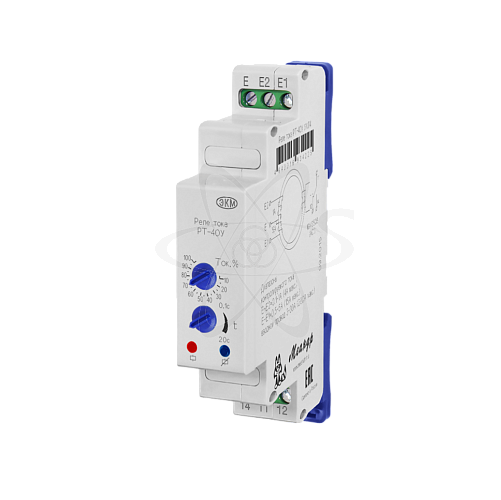

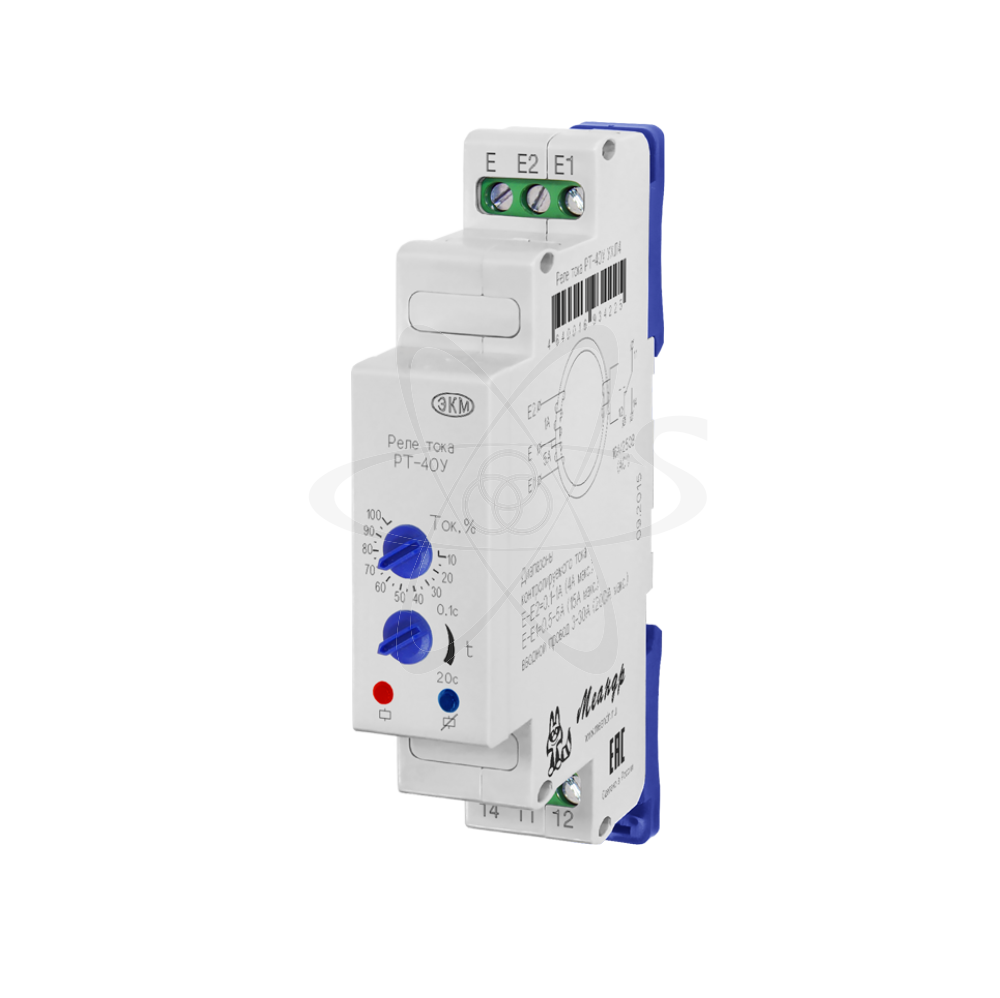

РТ-40У (далее-реле) реле тока  предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.Также реле используется для контроля перегрузки электродвигателей или другого электрооборудования, токовой защиты, для контроля потребления, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока). Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель пружины замков необходимо раздвинуть. Клемная конструкция обеспечивает надѐжный зажим проводов сечением 2,5мм2. На передней панели расположены синий светодиод наличия тока в контролируемой цепи, красный светодиод состояния контактов встроенного исполнительного реле «»,поворотный регулятор времени срабатывания «t»,поворотный регулятор порога срабатывания "Ток%". Реле не требует дополнительного питания и подключается непосредственно в измеряемую цепь. Для диапазона тока 30А питание обеспечивается от встроенного трансформатора тока. Подключение реле осуществляется к клеммам Е-Е2 для диапазона тока 1А, к клеммам Е-Е1 для диапазона 5А. Для контроля тока в диапазоне 30А, провод с током необходимо пропустить через боковое отверстие в корпусе прибора. Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А.  Если измеренное значение тока превысит установленное пороговое значение исполнительное реле включится после отсчёта установленной поворотным потенциометром «t» выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле выключается без задержки. Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; - 1А, 5А или 30А.
