ТР-30 DC12В УХЛ2

ТР-30 DC12В УХЛ2

Розничная цена 3 613.46 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 38325 , 42346 , 38505 , 41861
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле контроля температуры
  • Производитель: Меандр
  • Артикул: 4640016935109
  • Степень защиты: корпус - IP54, клеммы - IP 54
  • Спецпредложение: Нет
  • Габаритные размеры: 82х80х56
  • Гистерезис: ±0,5 или ±2°С
  • Диапазон температур,°С: –55 ÷ +125
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: Не более 2 ВА
  • Временные характеристики: готовности не более 2,5 сек
  • Коммутационная способность: 10 млн.циклов.
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 1 нормально открытый контакт
  • Климатическое исполнение: УХЛ 2
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -30А
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: ВА/Вт 7500/900
  • Напряжение питания: DC 12

описание

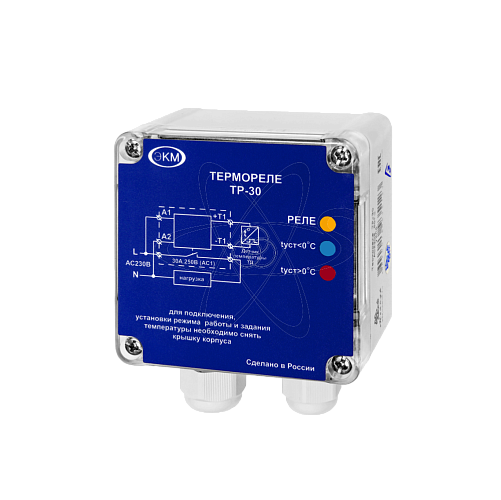

ТР-30  (далее-реле) термореле предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры в помещениях,  системах водяного отопления, овощехранилищах,охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Реле выпускается в герметичном пластиковом корпусе. В нижней части корпуса расположены сальники для проводов питания и коммутируемой цепи. Монтаж осуществляется на ровную поверхность или на монтажную панель. Для установки реле, необходимо снять лицевую крышку, через отверстия расположенных по углам корпуса закрепить корпус четырьмя саморезами М4 или винтами . Клемная конструкция питания обеспечивает надёжный зажим проводов сечением до 1,5мм2. Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31мм2.  На плате прибора расположены: два декадных переключателя для задания температуры «t0С» (установка значений единиц 0-9 и десятков 0-9), переключатель «+t/∆» для задания положительной или отрицательной температуры, зоны гистерезиса и режима работы (охлаждение-нагрев), красный светодиод «+t» режима нагрева, синий светодиод «-t» режима охлаждения, жёлтый светодиод включения исполнительного реле. Реле может работать в двух режимах: «охлаждение» или «нагрев» .  «Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник).«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель). Режим работы выбирается при помощи переключателя «+t/∆» первые пять положений переключателя соответствует режиму охлаждение «Охл», следующие пять положений переключателя режиму нагрев «Нагр». Включение исполнительного реле контролируется жёлтым светодиодом. Когда реле включено, горит жёлтый светодиод и контакты замкнуты. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст-∆ (с учётом гистерезиса). В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст+∆ (с учётом гистерезиса).
