СИМ-05-5-09 DC10-30B УХЛ4

СИМ-05-5-09 DC10-30B УХЛ4

Розничная цена 3 102.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 41861 , 39593 , 38359
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Счетчики импульсов с кнопкой сброс
  • Производитель: Меандр
  • Артикул: 4640016935420
  • Степень защиты: корпус - IP54, клеммы - IP 20
  • Спецпредложение: Нет
  • Габаритные размеры: 96х96х75 мм
  • Диапазон температур,°С: –25 ÷ +55
  • Количество входов/выходов: вход 2счетчика 1сброс 1блокировка
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Временные характеристики: макс.скорость счёта Режим1-до500имп/с,2-до250имп/с
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Непрерывный, круглосуточный
  • Максимальный ток А: потребления датчиков - 90мА
  • Напряжение питания: DC 10...30
  • Разрешение экрана: размер окна индикации 20х76 мм
  • Уровень сигнала: логическая единица/нуль:8...30 В/0...2 В

описание

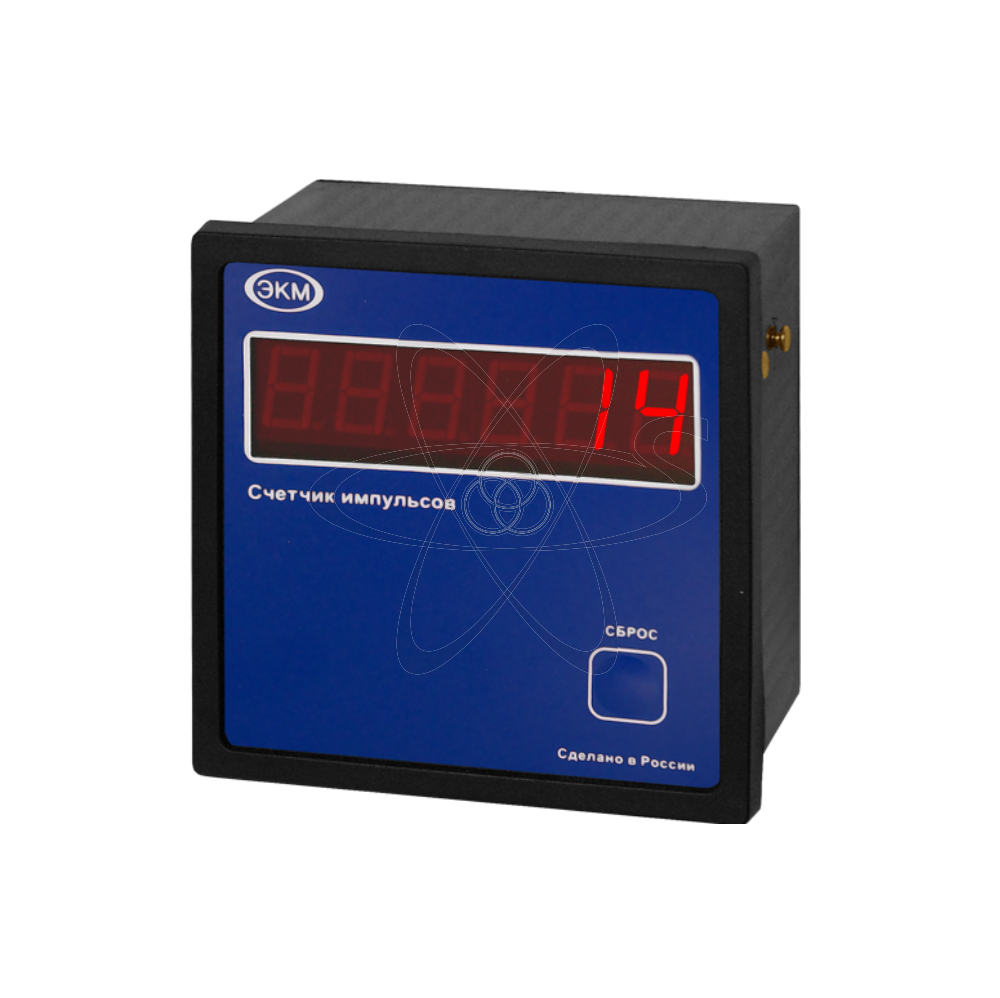

СИМ-05-5 (далее0счетчик) счётчики импульсов предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Счётчики импульсов СИМ-05-5 на передней панели имеют кнопку «СБРОС».
Счётчик монтируется на ровную поверхность (СИМ-05-5-17) или в щит (СИМ-05-5-09). Материал корпуса - ударопрочный полистирол. На передней панели расположена кнопка «СБРОС» (для счётчиков СИМ-05-5-17 и СИМ-05-5-09) и шестиразрядный индикатор. Счётчики СИМ-05-5-17 устанавливают на ровную поверхность с помощью шурупов или винтов в отверстия корпуса, снизу корпуса расположены сальники для вывода проводов, подключаемых к оборудованию. Для установки  СИМ-05-5-09 в щит необходимо вырезать в панели окно размерами 94х94мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Сзади расположены клеммные блоки для подключения проводов. В качестве внешних устройств могут быть использованы любые ( индуктивные, оптические, ёмкостные или контактные) датчики, имеющие на выходе транзисторные PNP  или NPN ключи с открытым коллектором, HTL-выход и сухой контакт.  При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания.
