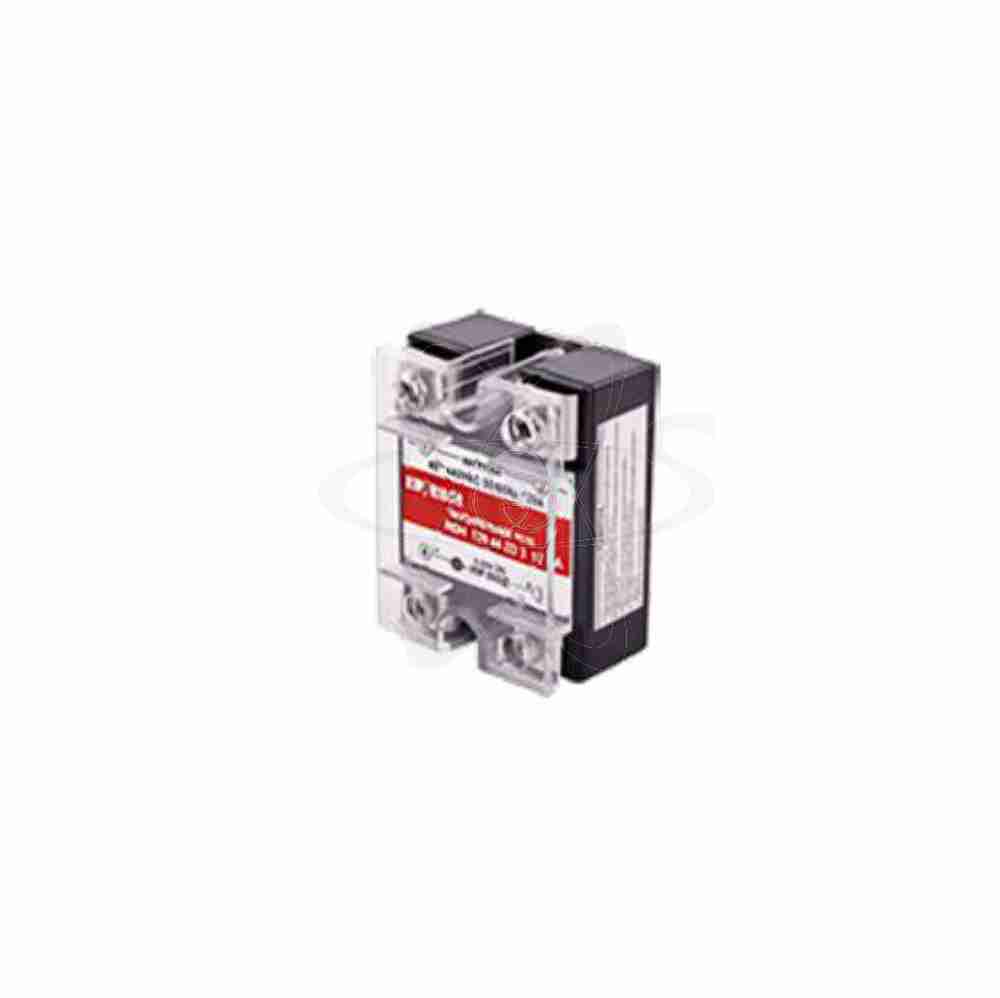

Твердотельное реле HDH-8044.ZD3 80А 1ф. упр. 3-32VDC

Твердотельное реле HDH-8044.ZD3 80А 1ф. упр. 3-32VDC

В наличии 1 шт.
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Вид изделия: Твердотельное реле
  • Исполнение: Однофазный
  • Производитель: ОВЕН
  • Степень защиты: IP54
  • Атмосферное давление: 84...106,7 кПа
  • Диапазон температур,°С: –30 ÷ +70
  • Максимальный допустимый ток: 80 А
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Тип выходного и входного устройства: Тиристоры SCR-типа на керамической подложке
  • Максимальная частота коммутации/дискретизации: 50 Гц
  • Сопротивление: Изоляции 500 МОм (при 500 VDC)
  • Время переключения: ≤10 мс (при частоте 50 Гц)
  • Коммутируемое напряжение: 40...440 VAC
  • Максимальное допустимое напряжение: Uпик=9 класс (900 VAC)
  • Ток нагрузки, А: резист.нагрузка - 60 А/индукт.нагр-8 А
  • Уровень сигнала: 3...32 VDC

описание

HDH-xx44.ZD3 однофазные твердотельные реле – это серия твердотельных реле, специально разработанных для коммутации нагрузок большой мощности. Обладая высокой коммутационной способностью, они имеют компактные размеры. Выполнены в стандартном размере корпуса, унифицированным с подавляющим большинством аналогичных моделей твердотельных реле, представленных сегодня на рынке. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле серии HDH  позволяют успешно решать различные задачи по управлению  резистивной и индуктивной нагрузкой. Широкий диапазон управляющего сигнала: 3…32 VDC. Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 60 до 120 А (зависит от модификации).Индуктивная нагрузка от 6 до 12 А (зависит от модификации).Резистивная нагрузка от 45 до 90 А (зависит от модификации);  Широкий диапазон коммутируемого напряжения 40…440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации  однофазной и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения:треугольник;звезда с нейтралью;звезда. Твердотельное реле серии HDH ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции твердотельных реле HDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность и увеличить эффективность отведения тепла от силовых ключей. Использование в конструкции  особых силовых ключей тиристоров SCR-типа. Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки. Стандартный размер корпуса, унифицированный с подавляющим большинством аналогичных моделей твердотельных реле, представленных сегодня на рынке.
Корпус твердотельных реле HDH-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус твердотельного реле абсолютно герметичным и препятствует попаданию внутрь влаги и пыли , обеспечивая надежную и стабильную работу  даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
Ток утечки меньше 10 мА
