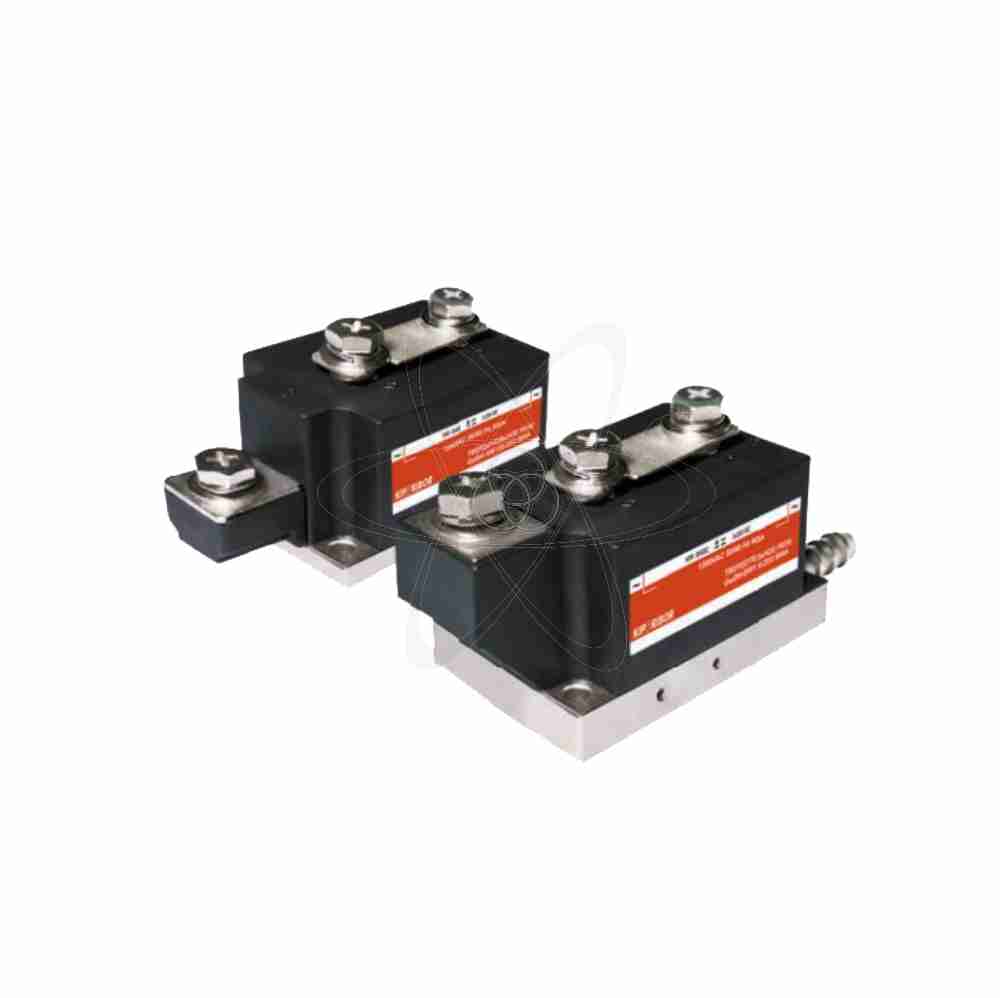

Твердотельное реле GADH-500120.ZD3 -1ф 500А 3-32. 1200v

Розничная цена 15 624.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 46045 , 43516
Новинка: Нет
Акции: Нет
Вид изделия: Твердотельное реле
Исполнение: Однофазный
Производитель: Kippribor
Артикул: 42203
Степень защиты: IP54
Спецпредложение: Нет
Атмосферное давление: 84...106,7 кПа
Диапазон температур,°С: –30 ÷ +70

Максимальный допустимый ток: 500 А
Относительная влажность воздуха: до 80 (при 25°С)
Тип выходного и входного устройства: Тиристоры SCR-типа на керамической подложке
Максимальная частота коммутации/дискретизации: 50 Гц
Входное сопротивление R: 900 Ом
Сопротивление: Изоляции 500 МОм (при 500 VDC)
Время переключения: ≤10 мс (при частоте 50 Гц)
Коммутируемое напряжение: 6...1000 VAC
Максимальное допустимое напряжение: Uпик=16 класс (1600 VAC)
Ток нагрузки, А: резист.нагрузка - 375 А/индукт.нагр-50 А
Уровень сигнала: 3...32 VDC

описание

GaDH-твердотельные реле, специально разработаны для коммутации мощной нагрузки, индуктивной нагрузки, а также нагрузки, пусковые токи которой сложно прогнозировать ( сварочное оборудование,, трансформаторы,нагрузка индуктивная большой мощности). Имеют широкий диапазон управляющего сигнала от 3 до 32 VDC. Тип нагрузки и рекомендуемые пределы тока коммутации:Резистивная нагрузка от 375 до 600 А (зависит от модификации);Индуктивная нагрузка от 50 до 80 А (зависит от модификации).Максимальный ток нагрузки от 500 до 800 А (зависит от модификации). Охватывают наибольший диапазон коммутируемых токов среди большинства твердотельных реле, представленных сегодня на российском рынке.Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое пиковое напряжение 1600 VAC (16 класс). Широкий диапазон коммутируемого напряжения 60...1000 VAC. Подходят для коммутации однофазной и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения: треугольник,звезда с нейтралью,звезда. Твердотельные реле данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции твердотельных реле GwDH и GaDH применяются особые конструктивные решения, призванные увеличить эффективность отведения тепла от силовых ключей. Использование в конструкции твердотельных реле особых силовых ключей тиристоров SCR-типа. Сочетание таких тиристоров с основанием из меди, обладающим хорошей теплопроводностью. Возможность подключения твердотельных реле к водяной системе для организации водяного охлаждения (для GwDH). Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы твердотельных реле в условиях импульсных помех, особенно при коммутации индуктивной нагрузки. Корпус твердотельных реле выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Удобный клеммник для подключения шин или наконечников.
Ток утечки меньше 10 мА
