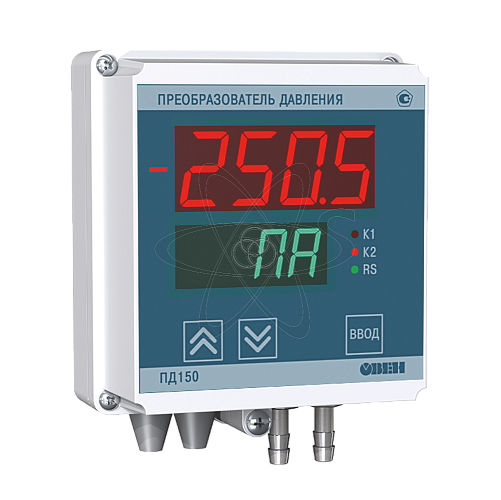

ПД150-ДИВ200П-899-1,5-1-P-R

ПД150-ДИВ200П-899-1,5-1-P-R

ПД150-ДИВ200П-899-1,5-1-P-R


ЗАКАЗАТЬ
Розничная цена 16 200.00 руб
Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25
Характеристики и описание
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Электронный измеритель низкого давления ПД150
  • Производитель: Овен
  • Артикул: 66974
  • Степень защиты: IP54
  • Спецпредложение: Нет
  • Габаритные размеры: 105х137х65 мм
  • Потребляемая мощность не более, Вт: Не более 7 ВА
  • Тип исполнения: Щитовой Щ1
  • Гарантийный срок эксплуатации: 2 года
  • Класс: точности - 1,5%
  • Межповерочный интервал, лет: 5
  • Предел измерения: 0,2...100 кПа
  • Длина линии связи: 1200 м
  • Давление рабочей среды: предельное-не менее 700% от ВПИ
  • Вид присоединения: Штуцер под шланг
  • Входное сопротивление R: 12 кОм(стандартная нагрузка)
  • Давление верхний предел: 200 Па
  • Количество дискретных входов/выходов: Выход-2Р(эл/реле)
  • Напряжение питания: 20...60 В (номинальное значение 24 В)
  • Протоколы передачи данных: Modbus RTU, Modbus ASCII
  • Скорость обмена: 2400,4800,9600,14400,19200,28800...115200 бит/сек
  • Тип кабеля: Экранированная витая пара

описание

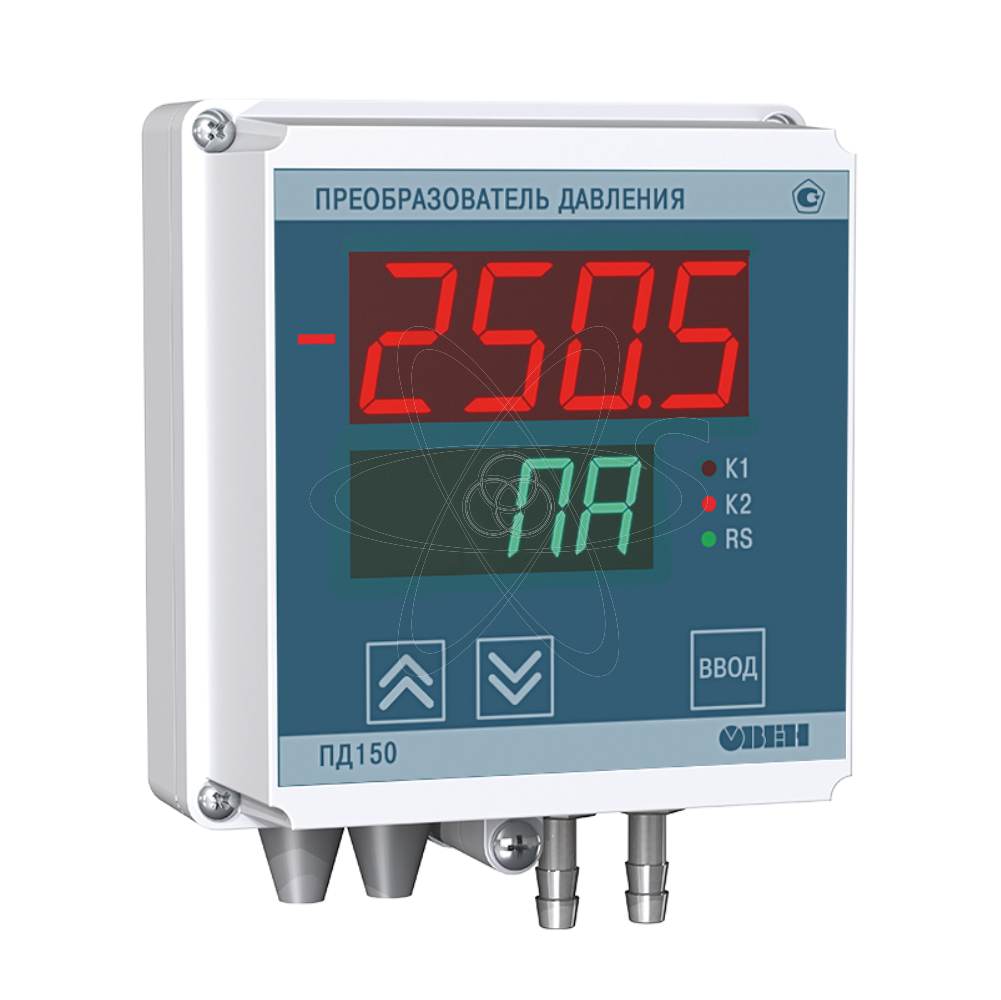

Преобразователь давления ОВЕН ПД150 совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.
В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.
В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.
Также датчик давления ПД150 может применяться в испытательной, лабораторной технике и т.п.
Датчик ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).
ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.
Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.
Преимущества ОВЕН ПД150:
Межповерочный интервал 5 лет.
Универсальный источник питания 220В / 24В.
Максимальная русификация индикации и меню настройки.
Возможность калибровки «нуля» и диапазона по эталонному давлению.
Индикация температуры сенсора, регулировка яркости индикации.
Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4…20 мА.
Высокая точность измерений – от 0,25 % ВПИ
Два вида исполнения: щитовое Щ1 и настенное Н1
Области применения:
Котельная автоматика: контроль линий подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т.п.
Системы вентиляции: контроль засорения фильтров, наддува в «чистых» производственных помещениях.
Испытательная и лабораторная техника.
