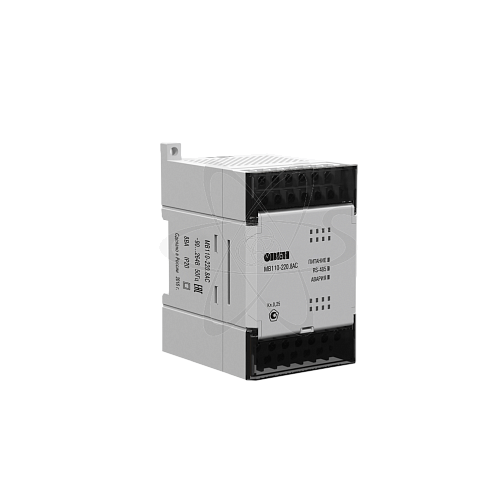

МВ110-220.8АС - модуль ввода аналоговый

МВ110-220.8АС - модуль ввода аналоговый

Розничная цена 7 800.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 40620 , 43429 , 39007 , 38954
  • Руководство:
  • Вид изделия: Модуль скоростного ввода аналоговых сигналов
  • Производитель: Овен
  • Артикул: 60610
  • Степень защиты: IP20
  • Атмосферное давление: 84...106,7 кПа
  • Габаритные размеры: 63х110х73
  • Относительная влажность воздуха: до 80 (при 35°С)
  • Временные характеристики: скорость обмена по RS-485 - 115200 бит/с
  • Интерфейс: RS-485
  • Аналоговые входы/выходы: аналоговые входы- 8
  • Напряжение питания: 90...264 В
  • Протоколы передачи данных: ОВЕН; ModBus-RTU; ModBus-ASCII; DCON

описание

Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте. Аналоговые входы прибора могут работать в следующих режимах: измерение тока в диапазоне от 4 до 20 мА; измерение тока в диапазоне от 0 до 20 мА; измерение тока в диапазоне от 0 до 5 мА; измерение напряжения в диапазоне от 0 до 10 В. Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Общие сведения о протоколах обмена RS-485 представлены в Приложении В. Прибор имеет следующие группы гальванически изолированных цепей: цепи питания прибора; цепи интерфейса RS-485; цепи выхода встроенного источника постоянного напряжения 24 В (для МВ110-220.8АС); цепи измерительных входов. Электрическая прочность изоляции всех групп цепей, исключая группу цепей питания, относительно друг друга – 750 В, относительно группы цепей питания – 3000 В. Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
