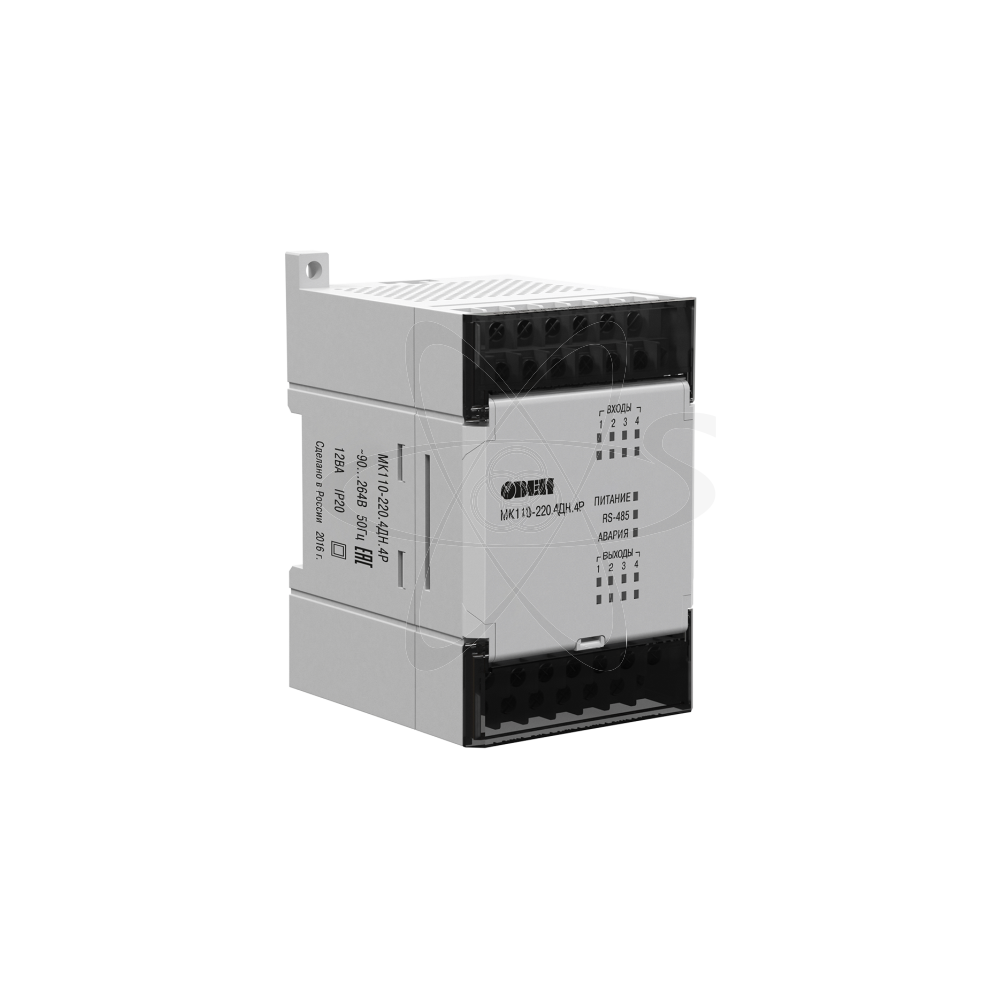

МК110-220.4ДН.4Р- модуль дискретного ввода-вывода

МК110-220.4ДН.4Р- модуль дискретного ввода-вывода

МК110-220.4ДН.4Р- модуль дискретного ввода-вывода


ЗАКАЗАТЬ
Розничная цена 11 160.00 руб
Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25
Характеристики и описание Руководство по эксплуатации
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 40620 , 43469
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Модуль дискретного ввода-вывода
  • Производитель: Овен
  • Артикул: 60594
  • Степень защиты: IP20
  • Спецпредложение: Нет
  • Атмосферное давление: 86...106,7 кПа
  • Встроенные доп. устройства: источник пит. =24В DC 180 мА max
  • Габаритные размеры: 63х110х73
  • Максимальный допустимый ток: дискретного входа-не более 8,5мА(Uвх=27В)
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Временные характеристики: скорость обмена по RS-485 - 115200 бит/с
  • Интерфейс: RS-485
  • Изоляции дискретных выходов: дискр.входы - 1500 В
  • Количество дискретных входов/выходов: Вх.-4Д/Вых.4Р
  • Напряжение питания: 90...264 В
  • Протоколы передачи данных: ОВЕН; ModBus-RTU; ModBus-ASCII; DCON

описание

Прибор предназначен для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным  управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов. ОВЕН МК110 имеет встроенный источник питания для подключенных ко входам модуля датчиков. Прибор может быть использован в составе автоматизированных систем управления технологическими процессами в различных отраслях промышленности, может применяться для сопряжения различных датчиков и бесконтактных выключателей (основанных на емкостном, индуктивном, оптическом, ультразвуковом и др. принципах действия) с исполнительными механизмами. Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А. Основные особенности модуля ввода-вывода дискретных сигналов МК110-4ДН.4Р: 4 канала дискретного ввода, групповая изоляция. Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа. Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс. Счетчик импульсов для каждого канала. 4 канала дискретного вывода. Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В
Возможность выдачи ШИМ-сигнала с любого выхода. Прямая логика работы: преобразование слаботочных сигналов на входе в срабатывание соответствующего выходного э/м реле. Встроенный источник питания датчиков: =24 В, 180 мА. Напряжение питания: ~220 В.
