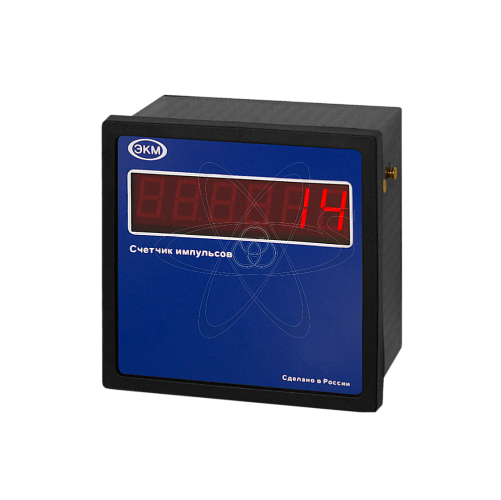

СИМ-05-6-09 DC10-30В УХЛ4

СИМ-05-6-09 DC10-30В УХЛ4

Розничная цена 2 125.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 41861 , 39593 , 38359
  • Руководство:
  • Вид изделия: Счетчик импульсов
  • Производитель: Меандр
  • Артикул: 4640016935451
  • Степень защиты: корпус - IP54, клеммы - IP 20
  • Габаритные размеры: 96х96х75 мм
  • Диапазон температур,°С: –25 ÷ +55
  • Количество входов/выходов: вход 2счетчика 1сброс 1блокировка
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Временные характеристики: макс.скорость счёта Режим1-до500имп/с,2-до250имп/с
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Непрерывный, круглосуточный
  • Максимальный ток А: потребления датчиков - 90мА
  • Напряжение питания: DC 10...30
  • Разрешение экрана: размер окна индикации 20х76 мм
  • Уровень сигнала: логическая единица/нуль:8...30 В/0...2 В

описание

СИМ-05-6 (далее-счетчик) счётчики импульсов  предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Используется внешняя кнопка "СБРОС", подключаемая к разъёмам датчика.
Счётчик монтируется на ровную поверхность (СИМ-05-6-17) или в щит (СИМ-05-6-09). Материал корпуса - ударопрочный полистирол.  Счётчики СИМ-05-6-17 устанавливают на ровную поверхность с помощью шурупов или винтов  в отверстия корпуса, снизу корпуса расположены сальники для вывода проводов, подключаемых к оборудованию. Для установки счётчиков СИМ-05-6-09 в щит необходимо вырезать в панели окно размерами 94х94 мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Сзади расположены клеммные блоки для подключения проводов. В качестве внешних устройств могут быть использованы любые (индуктивные,оптические, контактные или ёмкостные  ) датчики, имеющие на выходе транзисторные PNP или NPN ключи с открытым коллектором, HTL-выход и сухой контакт.  При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется и процесс счета повторяется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания. Счётчик имеет два режима работы
