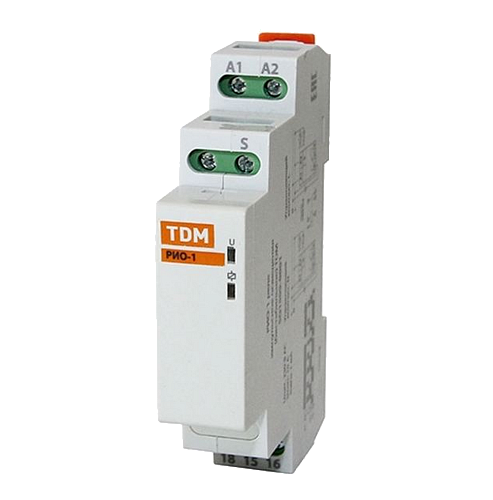

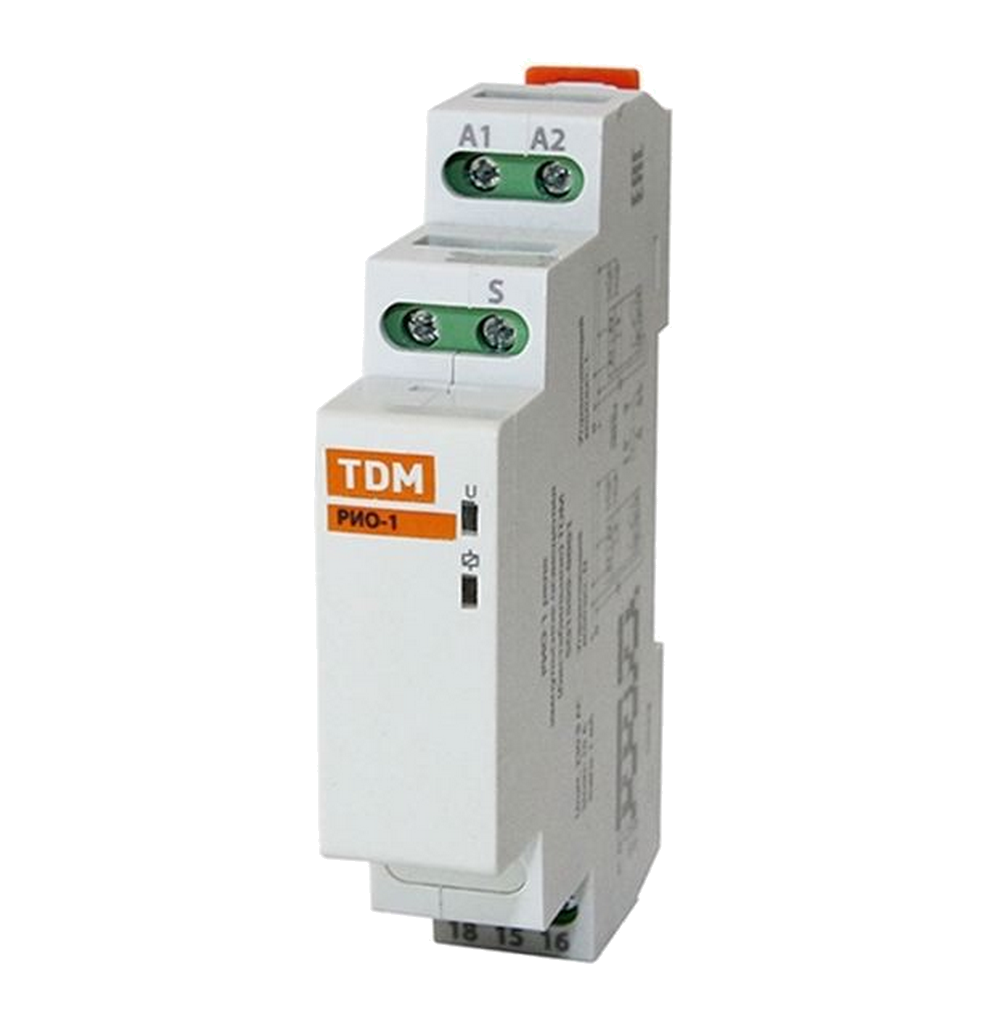

Реле импульсные освещения (бистабильные) РИО-1

Характеристики

описание

Назначение:
Для управления по двухпроводной сети осветительным и другим электрооборудованием из нескольких мест при помощи параллельно соединенных выключателей кнопочного типа
Применение:
Применяется в схемах автоматики как комплектующее изделие
Конструкция:
Работают с выключателями кнопочного типа (без фиксации);
На лицевой панели реле имеется 2 индикатора: наличия сети (зеленый), подключения нагрузки (красный);
В РИО-2 на лицевой панели имеется таймер (1-12 минут), позволяющий отключить освещение через установленное время, до следующего нажатия на выключатель.
Реле имеют функцию памяти, т.е. восстанавливают свое состояние (контакт 15-18 разомкнут или замкнут) при восстановлении напряжения сети.
Двукратное нажатие кнопочного выключателя в течение 1 секунды отключает в РИО-2 работу по таймеру. При этом отсчет времени вестись не будет, и отключение реле произойдет только при повторном нажатии на кнопку.
Преимущества:
Позволяют создавать схемы управления освещением из нескольких мест: в коридоре, на лестнице, во всем доме и др.
Использование реле позволяет упростить схему управления, уменьшить потери сети;
Использование реле дает экономию средств на проводах, по сравнению со схемами с проходными выключателями (нужен провод 2х0,35мм2);
В схемах с реле в отличии от схем с проходными выключателями возможно значительное увеличение числа выключателей при незначительном усложнении схемы.
