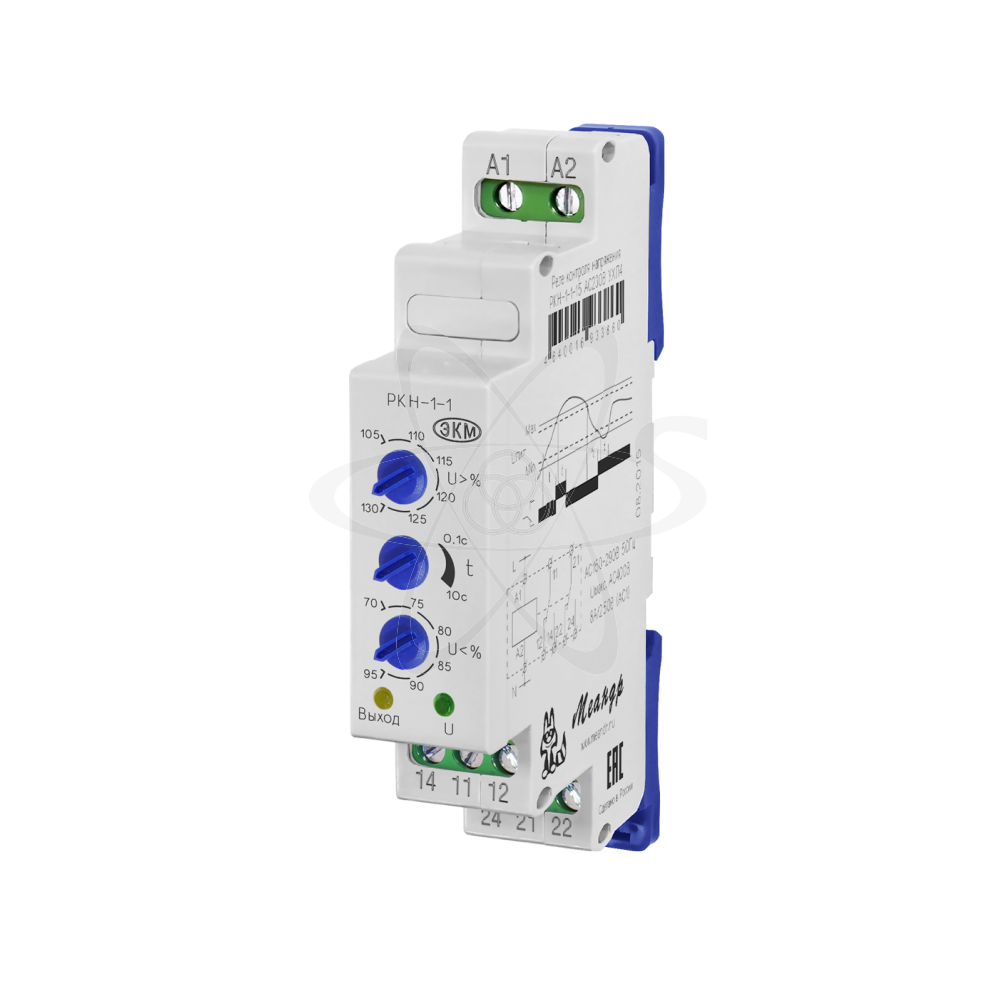

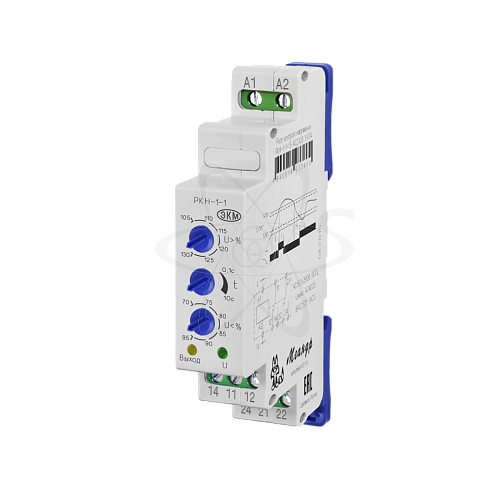

РКН-1-1-15 АС230В УХЛ4

описание

РКН-1-1-15 (далее-реле) реле контроля напряжения предназначено для защиты электрооборудования от работы на пониженном или  повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения сети, отдельного напряжения питания не требуется.Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надежный зажим проводов сечением до 2,5мм2. На передней панели расположены: декадный переключатель верхнего порога срабатывания «верхн.Uн,%», декадный переключатель задержки времени срабатывания «t»,декадный переключатель нижнего порога срабатывания «нижн.Uн,%», зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. При подаче питания, если установлена задержка срабатывания и напряжение сети находится в диапазоне между установленными нижнем и верхнем  порогами, встроенное исполнительное реле включится по окончании отсчёта времени задержки t. При этом  замыкаются контакты  11-14, 21-24 и включается светодиод «». Если напряжение сети отклонилось от установленных значений, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания (  замыкаются контакты 11-12, 21-22). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.
