ДТС105-PT100.В3.200(PT100, L=200мм, d=8мм, -50+500С)

В наличии 11 шт.

Розничная цена 2 634.00 руб

Купить
сейчас В КОРЗИНу

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38755 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Термосопротивления с коммутационной головкой
Исполнение: Взрывозащита отсутствует
Производитель: Овен
Артикул: 07977
Степень защиты: IP54

Спецпредложение: Нет
Диапазон температур,°С: –50 ÷ +500
Материал: Головка-полиамид, арматура-сталь 12Х18Н10Т
Класс: допуска - 2- ( В )
Диаметр погружной части: Ø=8 мм(погружной части)
Длина погружной части: 200 мм
Сопротивление: Изоляции, не менее 100 МОм

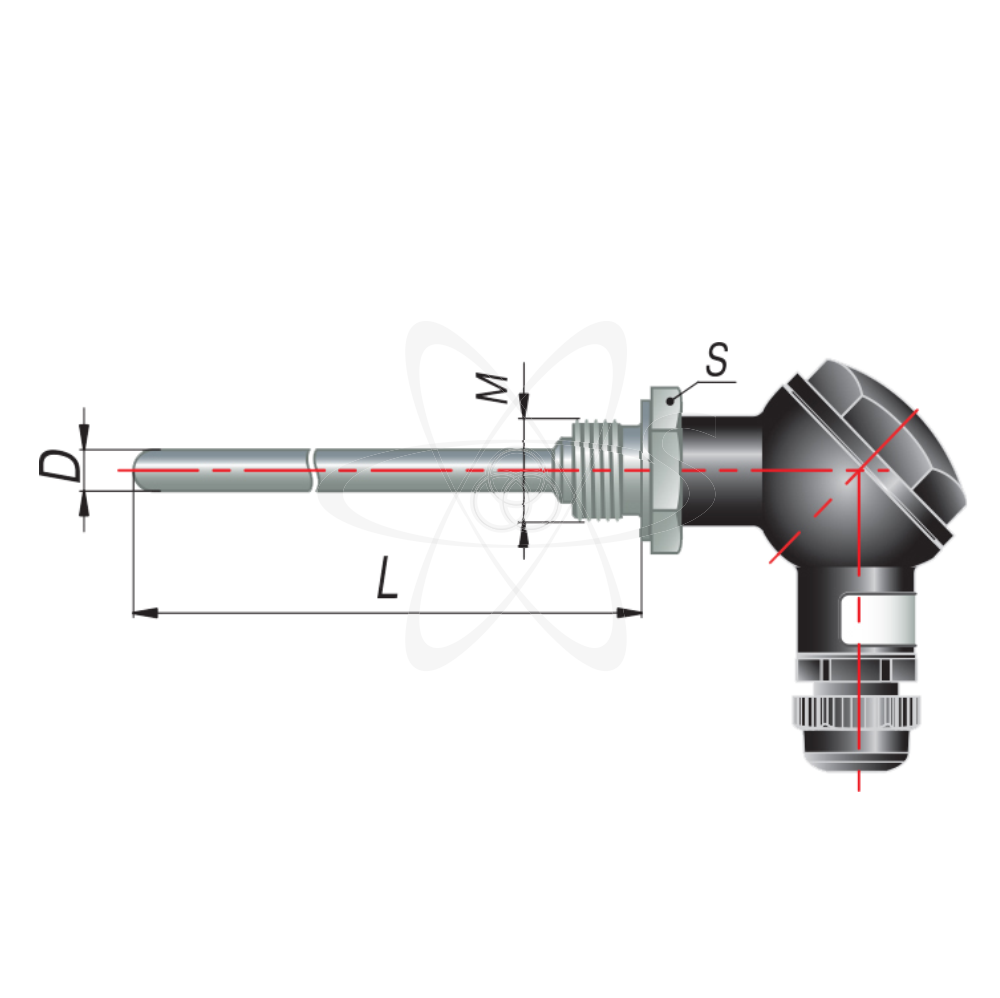

Конструктивное исполнение: 105 (Модель) с коммутационной головкой
Номинальная статическая характеристика (НСХ): PТ 100

описание

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)
Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):
– ДТС с платиновым ЧЭ:
в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
– ДТС с медным ЧЭ:
в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
200 °С – для клеммных головок из алюминиевого сплава
120 °С – для головок из полиамида
Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
