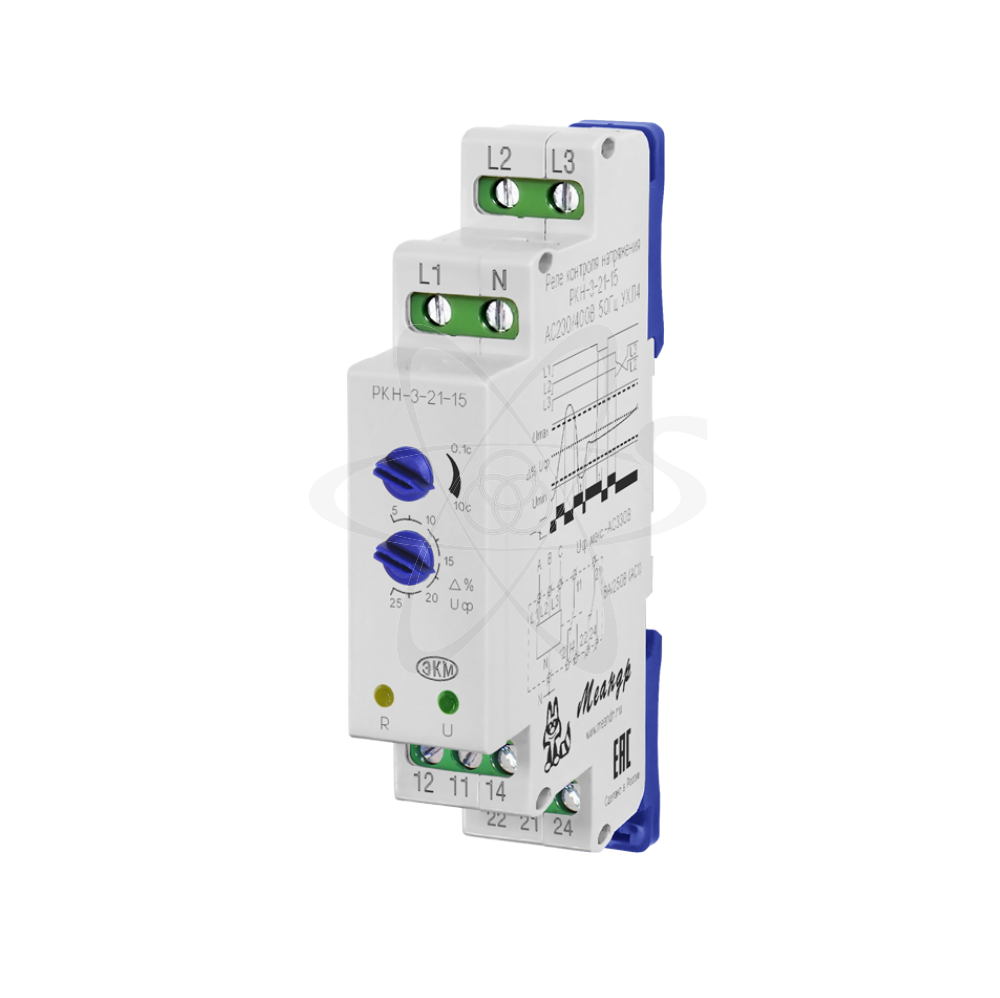

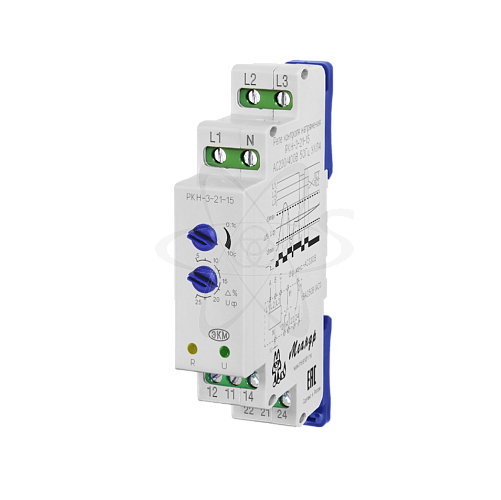

РКН-3-21-15 АС230В/AC400В УХЛ2

РКН-3-21-15 АС230В/AC400В УХЛ2

Розничная цена 3 362.42 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 41861 , 38505 , 38359
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле контроля напряжения
  • Производитель: Меандр
  • Артикул: 4640016934058
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Габаритные размеры: 18х93х62
  • Гистерезис: 0,05 Uном
  • Диапазон температур,°С: –40 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Коммутационная способность: 10 млн.циклов.
  • Мощность: Потребляемая: 4 Вт
  • Погрешность: порога срабатыванияUном± 5
  • Электрическая износостойкость, не менее: 10000 циклов
  • Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
  • Количество и тип контактов: 2 переключающие группы
  • Диапазон: установка врем.задержки 0,1-10 сек
  • Пороги отключений и включений: Uверх-5...20%/Uнижн-5...25% (регулируется)
  • Климатическое исполнение: УХЛ 2
  • Режим работы: Круглосуточный
  • Допустимое отклонение от номиального: Uф max / Uф min = 330/130 В
  • Максимальный ток А: коммутируемый -5А
  • Время срабатывания: при превышении 1,2 Uном=0,1 сек
  • Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
  • Напряжение питания: 230/400 В АС

описание

РКН-3-21-15 (далее-реле) реле контроля напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля понижения (повышения) напряжения ниже (выше) установленного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо праздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель для симметричной установки порога на понижение и превышение напряжения, декадный переключатель времени срабатывания, зелёный светодиод включения питания «U», жёлтый светодиод  срабатывания встроенного исполнительного реле «R». Реле не требует дополнительного питания и питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. При подаче на реле трёхфазного напряжения загорается зелёный светодиод «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый светодиод «R»,разомкнуты  контакты 11– 12, 21-22 , а контакты 11-14, 21-24 замкнуты. При понижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании»,обрыве двух фаз, нарушении чередования,   и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом замкнутся контакты 11-14, 21-24 , загорится светодиод «R».
