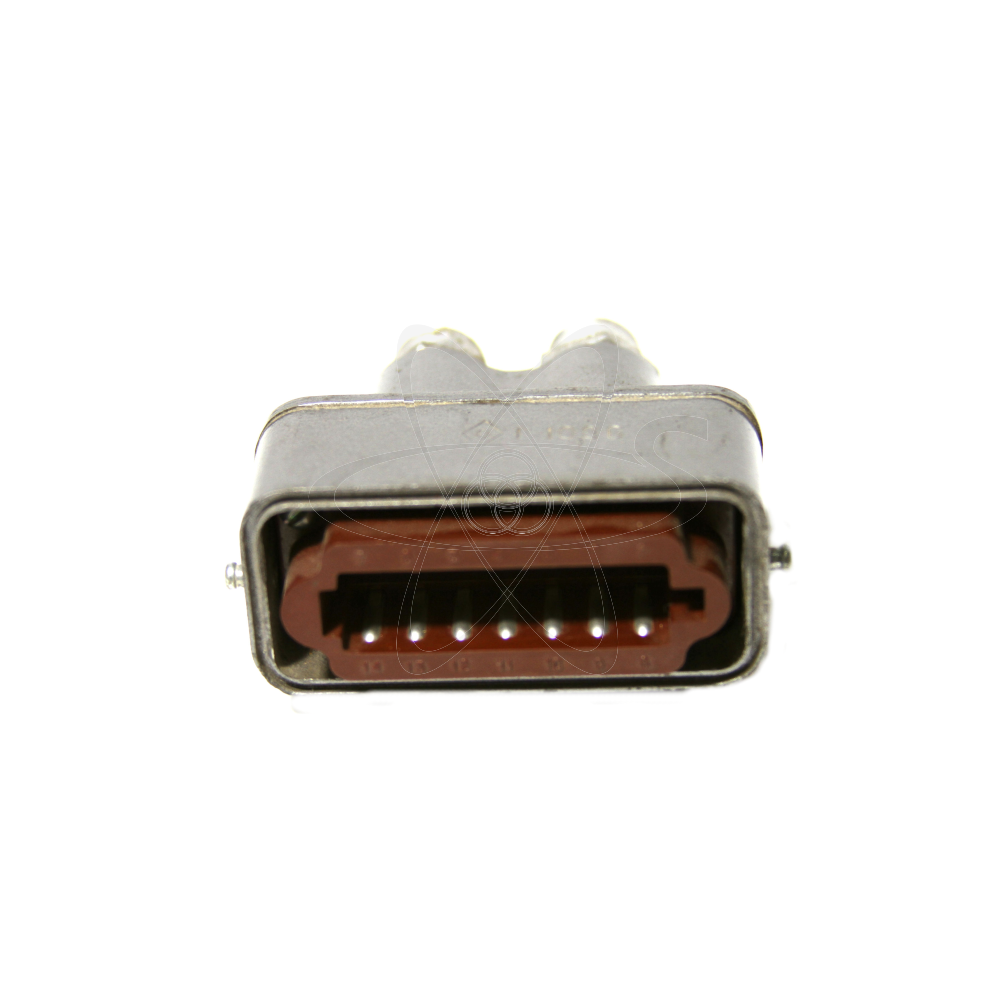

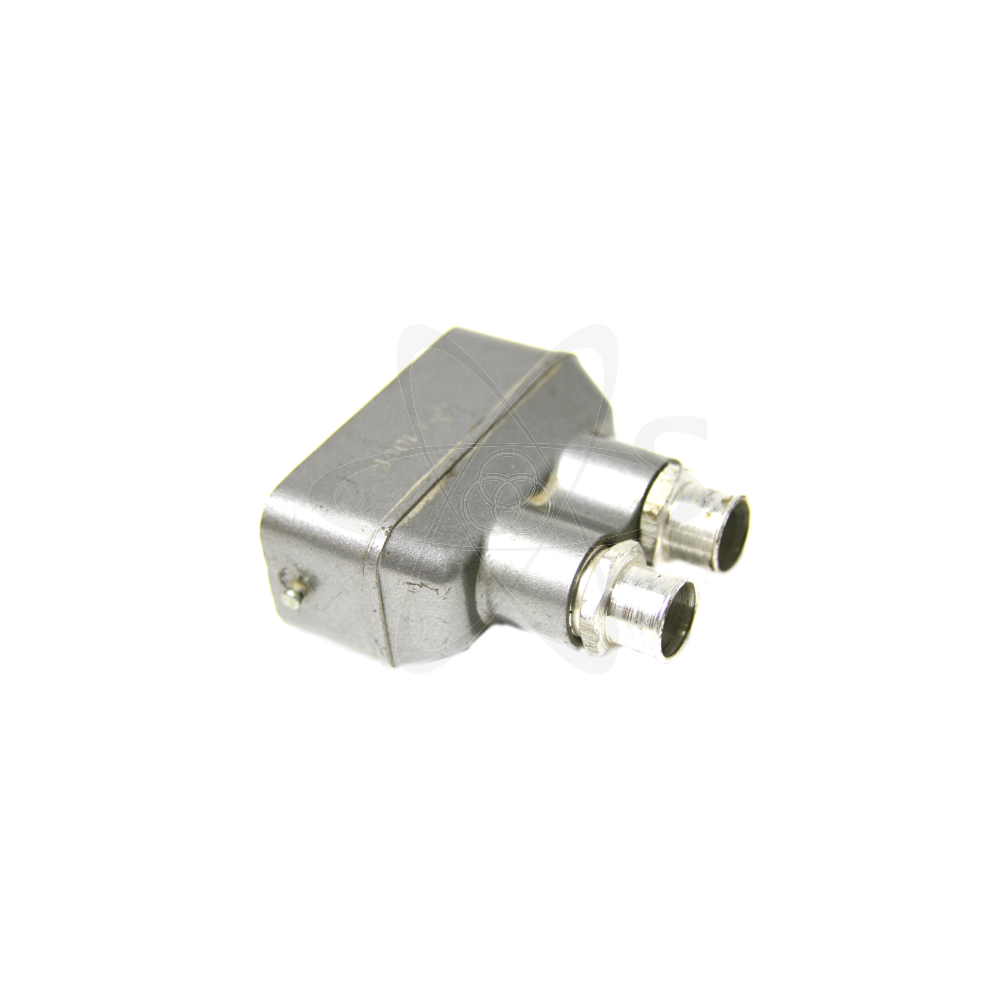

Раъем прямоугольный РШ АГКП 14-1 (Диск-250)

описание

Приборно-кабельные соединители РШАГКП-14-1 предназначены для соединения и разъединения низкочастотных низковольтных электрических цепей электро и радиотехнических устройств постоянного тока или переменного тока с частотой до 3 МГц. Состоят из штыревой и гнездовой частей (вилка, розетка) с установкой их в корпусах и без корпусов. Для предупреждения саморасчленения соединителей, установленных в корпусах, предусмотрены замки-скобы, фиксирующие сочлененное положение частей соединителя. Корпуса соединителей имеют выводы для закрепления жгута проводов, расположенные по направлению сочленения частей соединителя, а также под углом и в боковом направлении выводы снабжены втулками для непосредственного закрепления жгута проводов. Корпуса имеют от одного до трех выводов. Соединители выпускаются с числом контактов 6, 8, 14, 20. Для крепления кабеля в корпусе служит втулка. Покрытие контактов серебро, олово-висмут. Климатическое исполнение УХЛ, В. Приемка 1, 5, 9. Технические условия: бР0.364.023 ТУ, ПЩ0.364.015 ТУ, НЩ0.364.005 ТУ.
