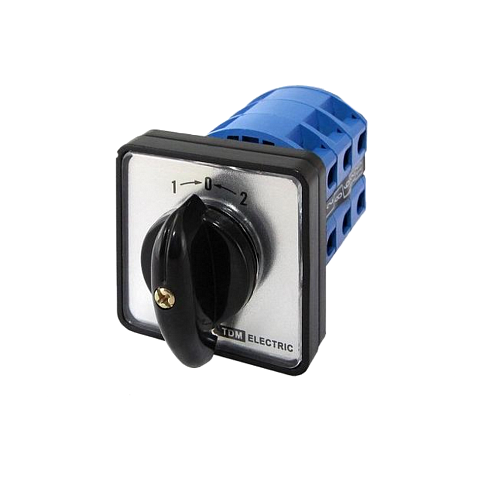

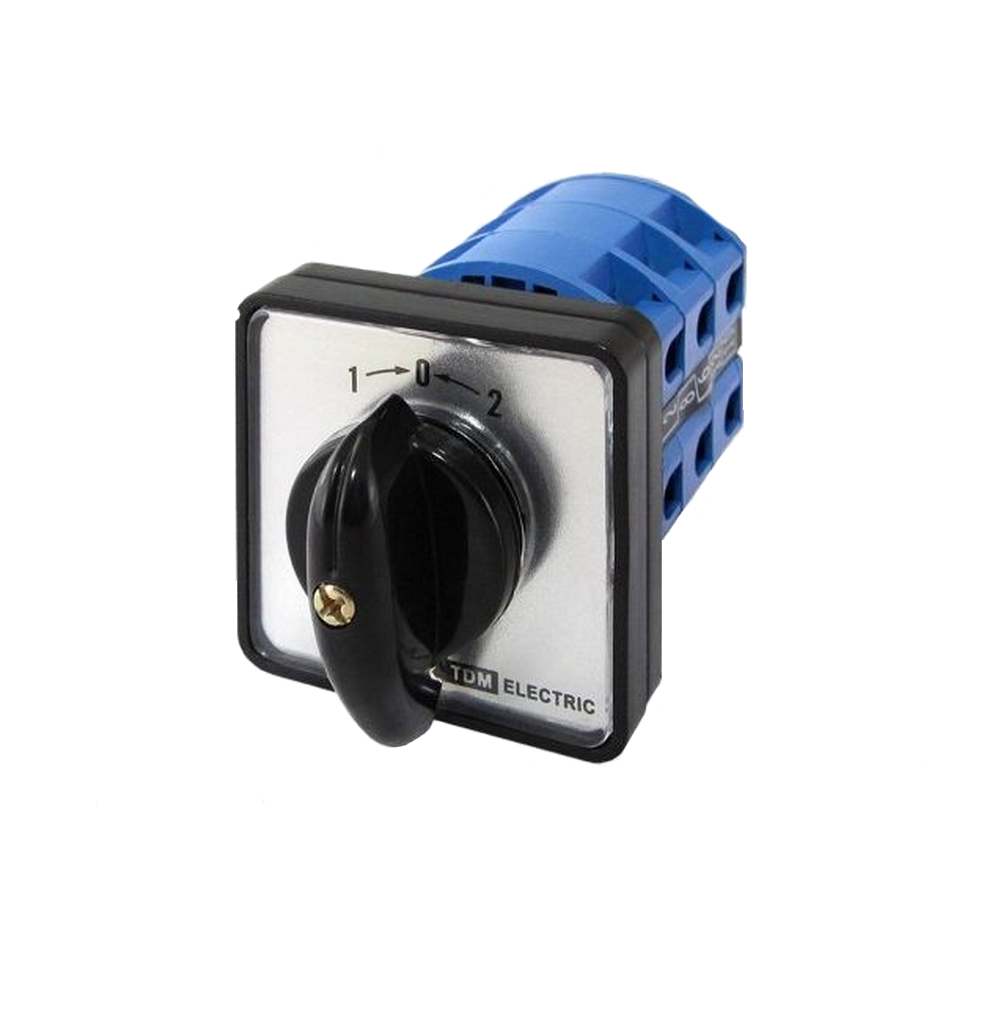

Кулачковый переключатель КПУ11-40/203 (1-0-2 3р (возврат)) TDM

Характеристики

описание

Кулачковые переключатели серии КПУ предназначены для управления и коммутации электрической нагрузки, схем управления и др. Применяются как коммутационный элемент в щитах постоянного и переменного токов; в щитах управления АВР, двигательной нагрузкой, управления освещением, аварийного выключения, управление режимами для ТП; для управления агрегатами и всевозможными приводами секционных выключателей, разъединителей, заземлителей на подстанциях; для переключения режима работы трансформатора в сварочном оборудовании; для управления режимами работы ТЭНов в нагревательном оборудовании.

Применение на контактах композита серебро-оксид кадмия позволяет использовать переключатели для прямого управления мощными электрическими нагрузками.
Бокс переключателей КПУ изготовлен из негорючего самозатухающего пластика.

Переключатель исполнения КПУ11 монтируется на переднюю панель щитка 4-мя болтами. Переключатель исполнения КПУ38 в защитном боксе имеет степень защиты IP54 и крепится к монтажной поверхности задней стенкой. Винтовые зажимы для подключения подводящих проводников обеспечивают их надежную фиксацию. Крепление рукоятки и передней панели к корпусу одним болтом обеспечивает их быстрый съем и быстрый монтаж переключателя на переднюю панель щитка.

Из широкого ассортимента разработанных коммутационных схем сейчас в ассортименте представлены 37 наиболее ходовых схем, которые покрывают 95% потребностей рынка. Потребитель имеет возможность приобрести отдельно защитный бокс IP54 для переключателей и собрать самостоятельно переключатель в боксе.
В ассортименте имеются переключатели для ампермеров (1 исполнение) и для вольтметров (3 исполнения), которые позволяют при помощи однофазного измерительного прибора и данного переключателя проводить измерения токов и напряжений в трехфазных сетях
В ассортименте есть многопозиционные переключатели «0-1-2-3» и «0-1-2-3-4», которые могут применяться для переключения нагрузки на разные режимы работы
В ассортименте имеются КПУ с коммутационными схемами, характерными как для отечественных производителей (без перемычки между выходными контакта ми), так и для зарубежных производителей (с перемычкой между выходными контактами).
Ценa кулачковых переключателей TDM Electric ниже аналогов других отечественных и зарубежных производителей.

Количество полюсов - 3
Тип элемента управления - Рукоятка поворот. короткая (узкий хват)
Модель/исполнение - Переключатель направления
С нейтральным 0-положением (ОТКЛ) - Да
Номин. продолжительный ток Iu - 40
Тип подключения силовой электрич. цепи - Винтовое соединение
