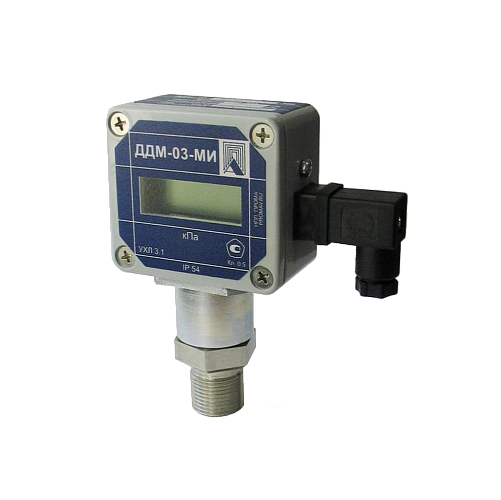

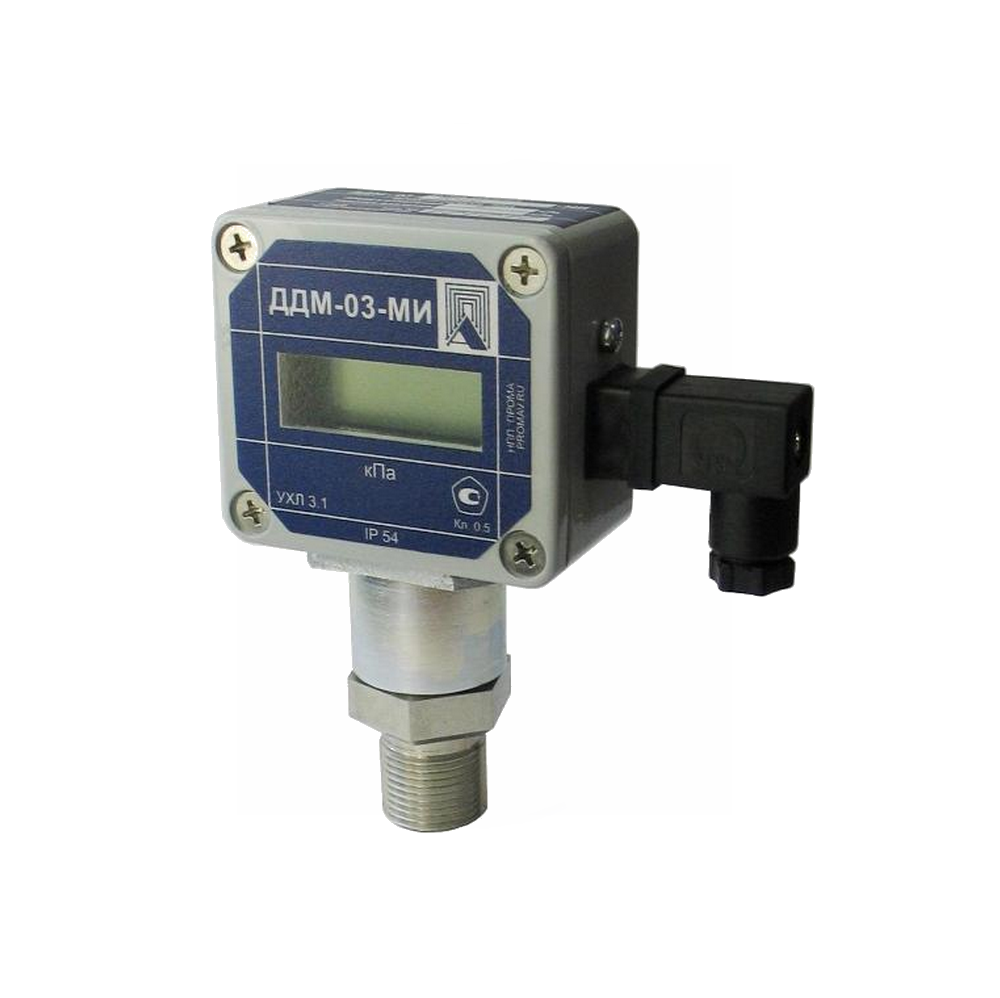

ДДМ-03МИ-40ДИ (40; 25; 16 кПа) (датчик давления)

Характеристики

описание

Назначение
Для преобразования избыточного давления (ДИ), абсолютного (ДА), разрежения (ДВ), избыточного давления и разрежения (ДИВ), разности давлений (ДД) вохдуха, природного и нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА и отображения текущего значения на цифровом табло.

Датчики имеют исполнения: общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х».

Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе во взрывоопасных производствах (для датчиков исполнения Ех), в теплоэнергетике, в газовом хозяйстве, системах вентиляции и других отраслях.

Расшифровка типов модели ДДМ-03-МИ:

ДДМ-03-МИ- 3-х предельный с индикатором общепромышленного исполнения;
ДДМ-03-МИ-Ех – 3-х предельный с индикатором взрывозащенного исполнения с маркировкой «0Exia IIAT5 Х».
Отличительные особенности
3 настроенных диапазона;
Выходной сигнал (4-20)мА;
Рабочее давление для ДД до 25 кГс/см;
Вариант прибора во взрывозащищенном исполнении;
Межповерочный интервал 2 года;
Рабочая среда: газ, воздух, жидкость;

Технические характеристики
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более:    ±0,45
Предельные значения выходного сигнала постоянного тока, мА    (4 – 20)
Напряжение питания датчика, постоянный ток, В    24±6
Условия эксплуатации: температура окружающего воздуха, °С
- ДДМ-03-МИ-Ех
- ДДМ-03-МИ
(от -25 до +50)
(от -25 до +70)
Степень защиты по ГОСТ 14254-96:
ДДМ-03-МИ-Ех
ДДМ-03-МИ    IP54
Наработка на отказ, ч.    80000
Масса, не более, кг
- ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ
- ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ
0,5
1,2
Габаритные размеры, не более, мм
- ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ
- ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ
100×100×35
120×80×45
Межповерочный интервал    2 года
