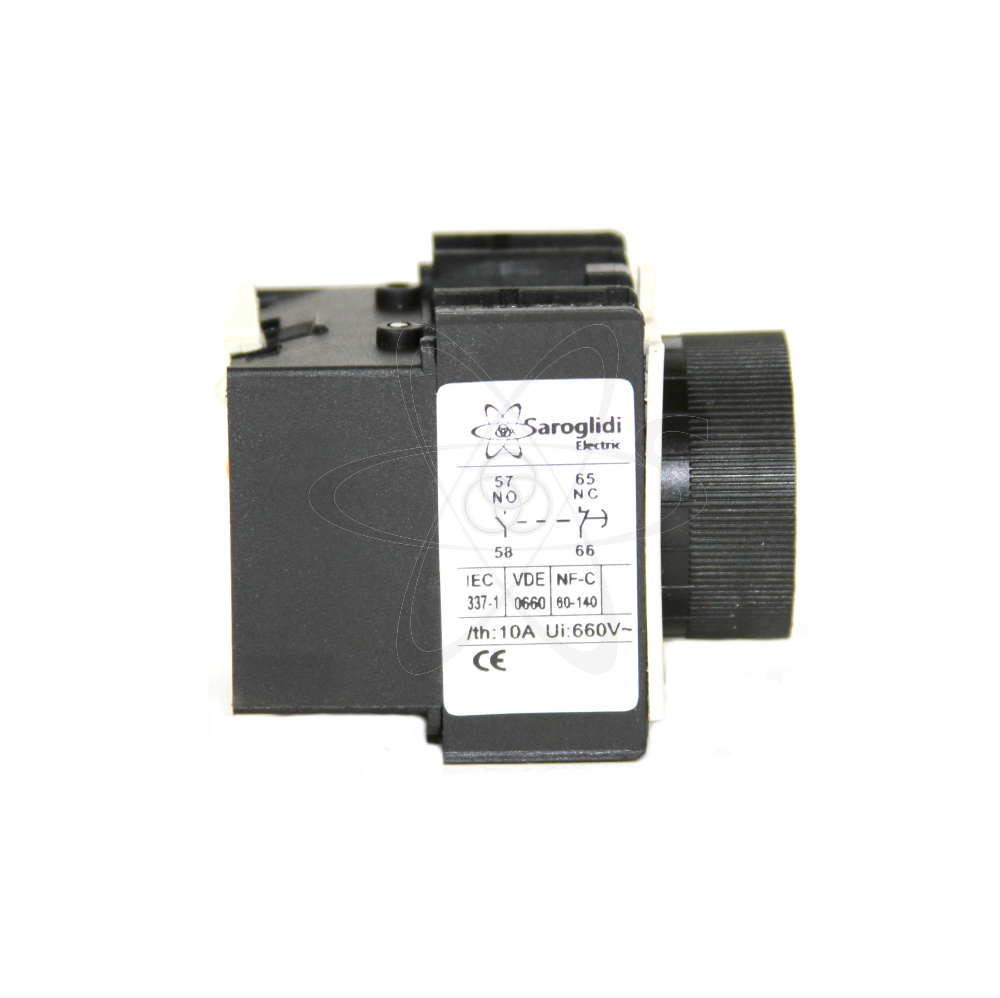

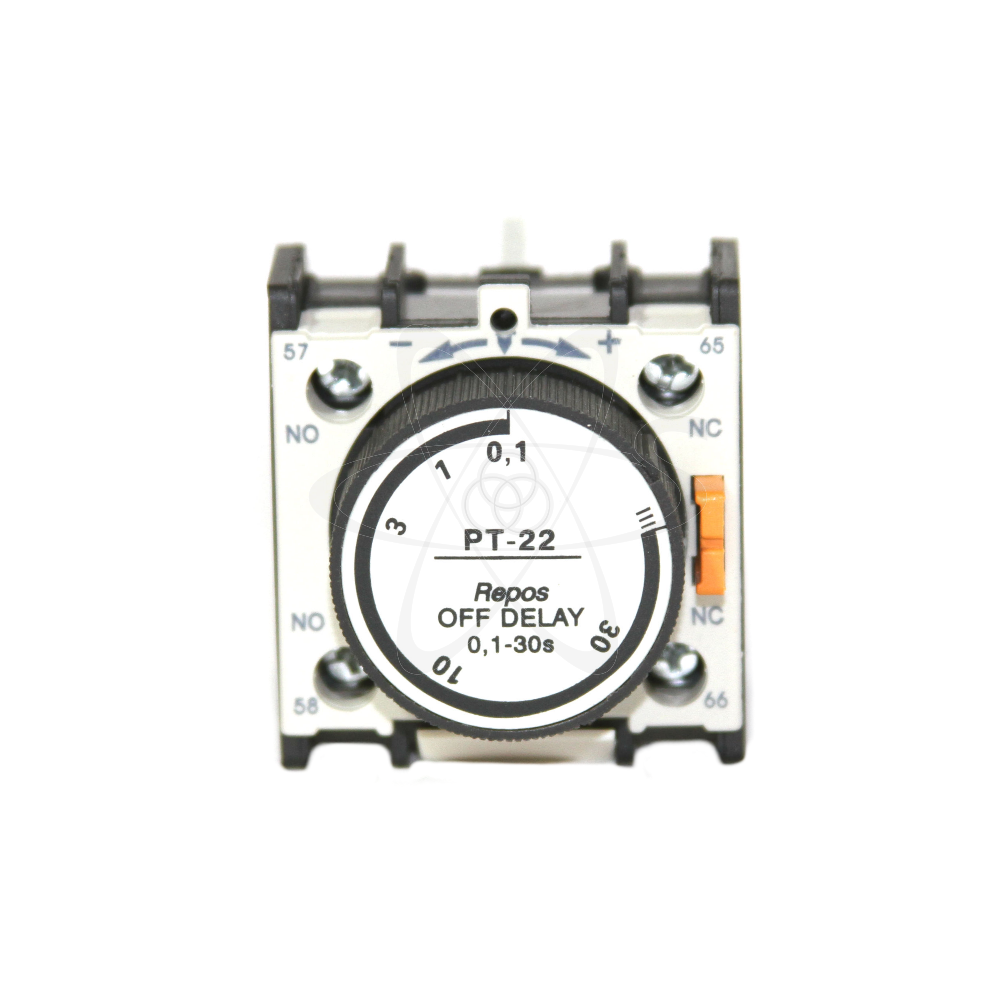

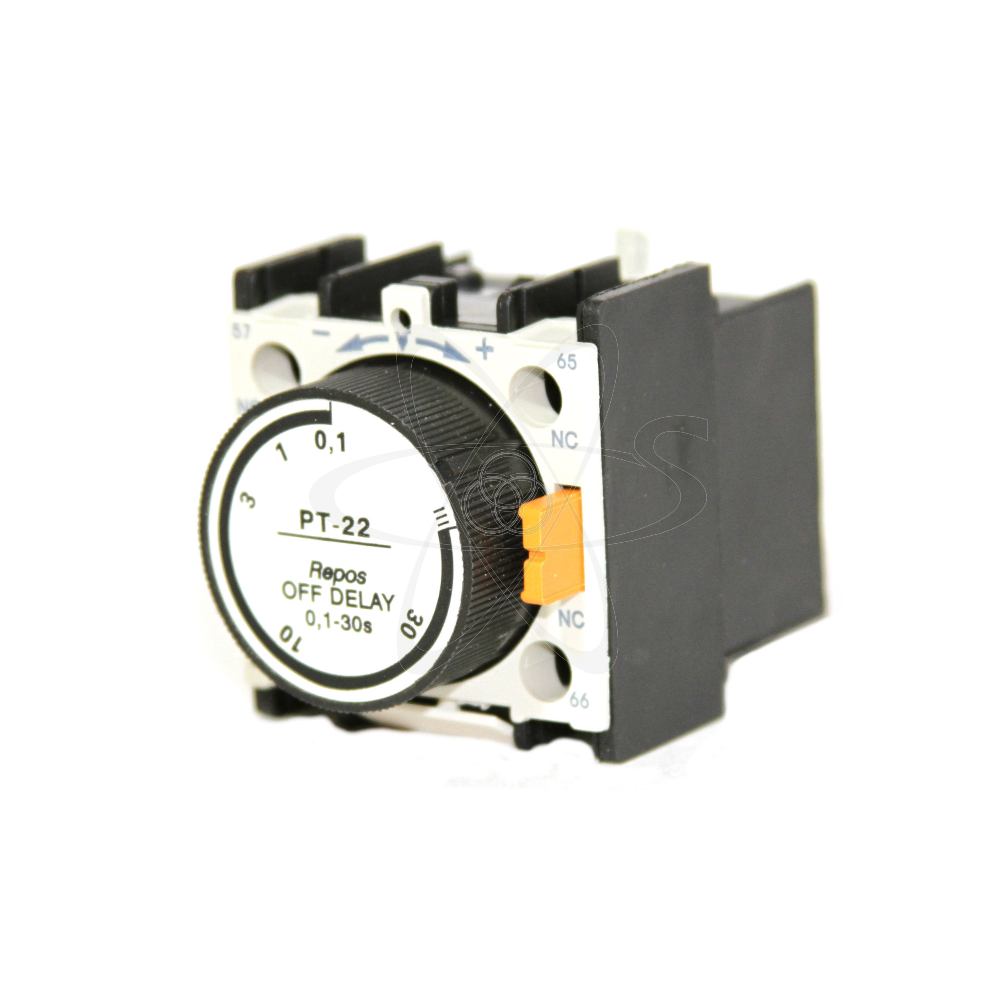

Приставка РТ-22 (задержка при откл. 0,1-30 сек)

описание

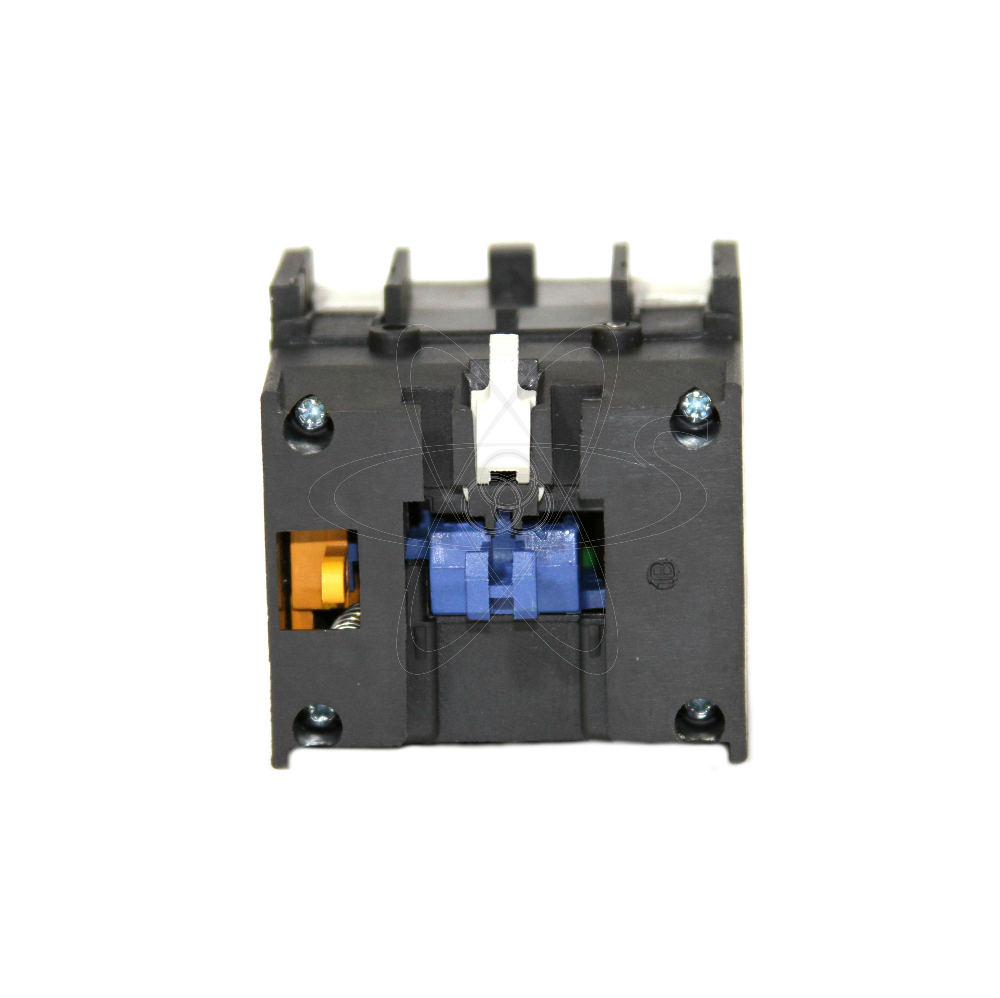

Приставка выдержки времени SE0005-0005 предназначена для коммутаций цепей управления с задержкой времени до 180 секунд и с задержкой при отключении от 10 секунд. Т.е. они устанавливаются там, где требуется задержка времени на включение или отключение электрооборудования. Устанавливается приставка очень просто, она механически соединяется с контактором и фиксируется при помощи защелки. Основным рабочим элементом в пневматической приставке является резиновая гофрированная «груша» с клапаном для выпуска воздуха установленная внутри приставки ПВ. После включения контактора «Груша» сжатая с помощью пружины (Пружина установлена внутри груши), постепенно заполняясь воздухом, распрямляется и воздействуя (нажимая) на механизм мостикового контакта, замыкает или размыкает цепь с заданной выдержкой времени. Регулировочной рукояткой можно изменять величину отверстия в клапане и тем самым изменять значение времени на срабатывания контактов.
