описание

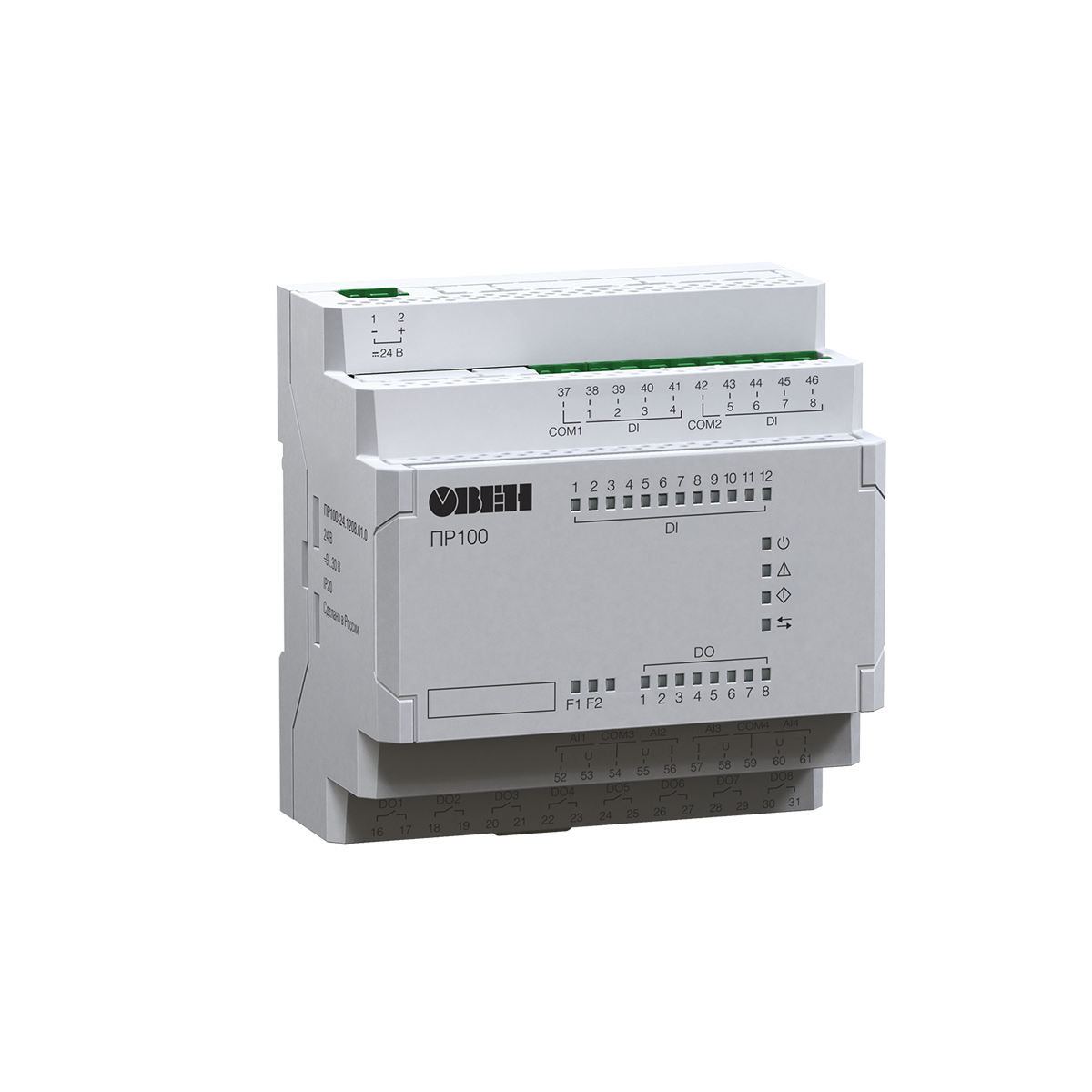

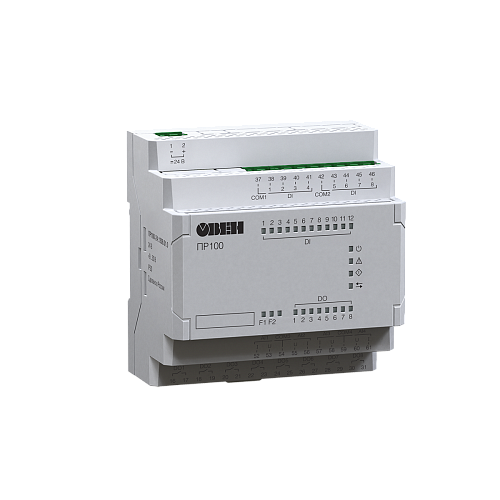

ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.
Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также аналоговые выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.
Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB
Особенности прибора
Подключаемое оборудование
4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
До 8 релейные выходов.
Коммуникационные возможности
Интерфейс RS-485, режим Master/Slave:
Интеграция в облачный сервис OwenCloud и SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Управление внешними устройствами по RS-485.
Конструктивные особенност
Автоматный корпус.
Ширина корпуса 5 «автоматов» (5 DIN).
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.
Функциональные возможности
Энергонезависимые переменные.
Управление по дням недели и времени суток.
ПИД-регулирование.
Эксплуатация
Два исполнения: 12 и 20 каналов ввода/вывода.
Две модификации по питанию: =24 В и ~230 В.
Возможность питания от бортовой сети =12 В.
Работа в неотапливаемых помещениях: -40...+55 ºС.
USB-порт для программирования (не требует питания при программировании).
