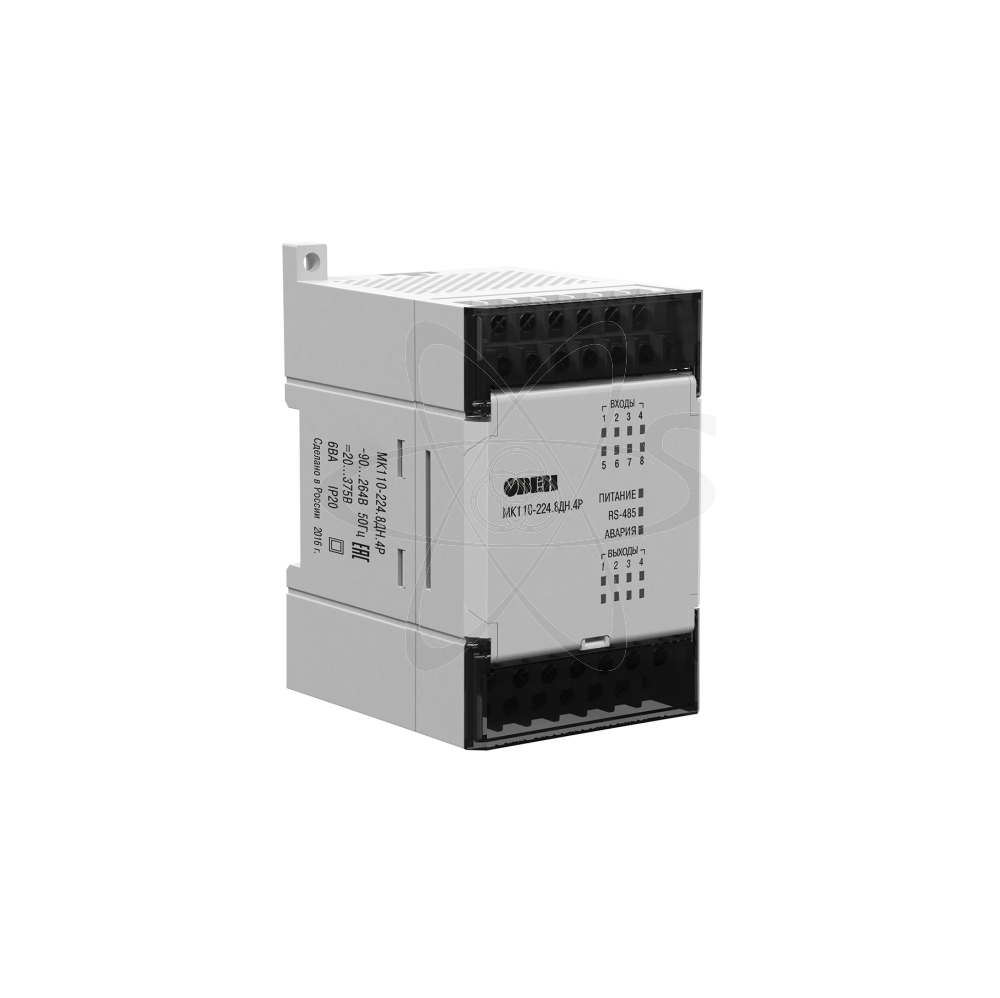

МК110-224.8ДН.4Р- модуль дискретного ввода-вывода

Розничная цена 12 780.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 43469 , 43476 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Модуль дискретного ввода-вывода
Производитель: Овен
Артикул: 49002
Степень защиты: IP20
Спецпредложение: Нет

Атмосферное давление: 86...106,7 кПа
Габаритные размеры: 63х110х73
Максимальный допустимый ток: дискретного входа-не более 8,5мА(Uвх=27В)
Относительная влажность воздуха: до 80 (при 25°С)
Временные характеристики: скорость обмена по RS-485 - 115200 бит/с
Интерфейс: RS-485
Количество дискретных входов/выходов: Вх.-8ДН(дискр)/Вых.4Р(эл/м реле)
Напряжение питания: универсальное ~230 В/=24 В
Протоколы передачи данных: ОВЕН; ModBus-RTU; ModBus-ASCII; DCON

описание

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485. Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А. Основные особенности модуля ввода-вывода дискретных сигналов МК110-8ДН.4Р: 8 каналов дискретного ввода, групповая изоляция. Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа. Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс. Счетчик импульсов для каждого канала. =4 канала дискретного вывода. Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода. Напряжение питания*: ~220 В и =24 В (универсальный источник питания).
