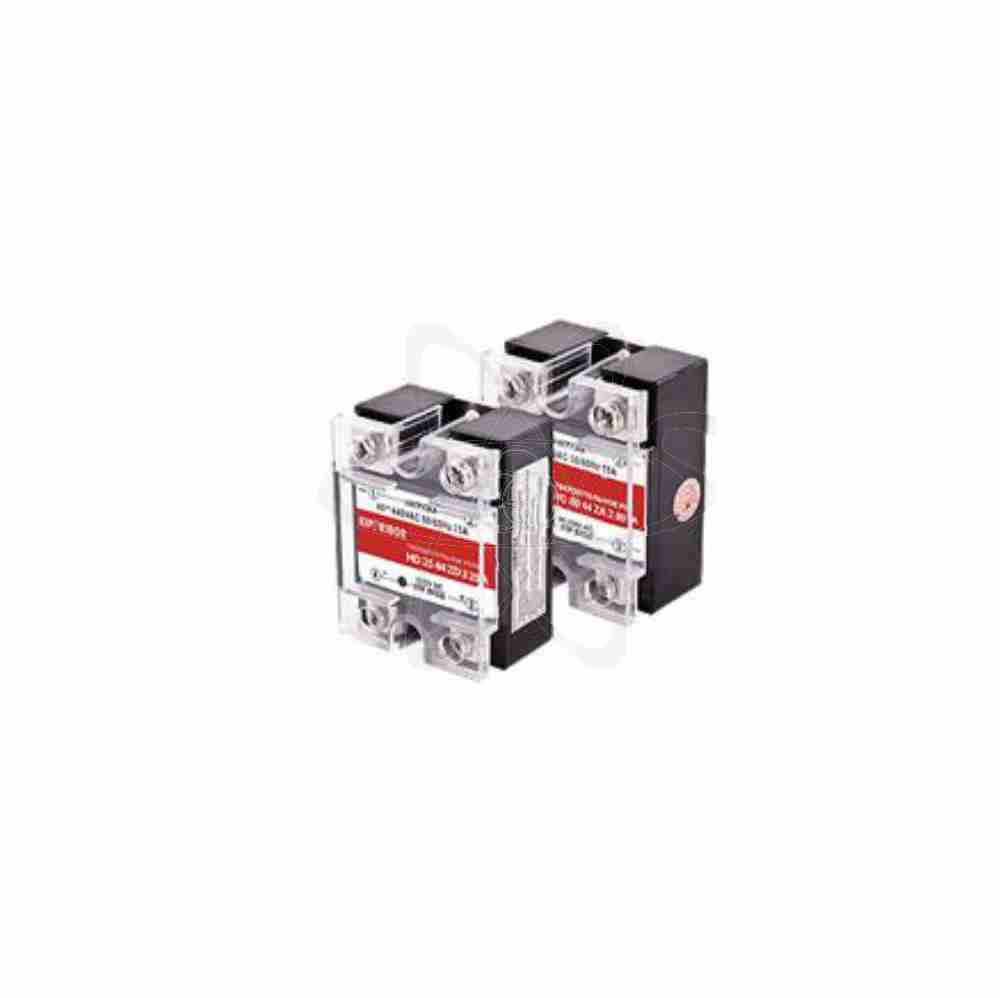

Твердотельное реле HD-1044.ZD3 10А 1ф. упр.3-32 VDC

Твердотельное реле HD-1044.ZD3 10А 1ф. упр.3-32 VDC

Твердотельное реле HD-1044.ZD3 10А 1ф. упр.3-32 VDC

В наличии 5 шт.
Розничная цена 954.00 руб
Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25
Характеристики и описание
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 40771 , 39593
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Твердотельное реле
  • Исполнение: Однофазный
  • Производитель: Kippribor
  • Артикул: 101139
  • Степень защиты: IP54
  • Спецпредложение: Нет
  • Атмосферное давление: 84...106,7 кПа
  • Диапазон температур,°С: –30 ÷ +70
  • Максимальный допустимый ток: 10 А
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Тип выходного и входного устройства: Симисторы (TRIAC)
  • Максимальная частота коммутации/дискретизации: 50 Гц
  • Входное сопротивление R: 900 Ом
  • Сопротивление: Изоляции 500 МОм (при 500 VDC)
  • Время переключения: ≤10 мс (при частоте 50 Гц)
  • Коммутируемое напряжение: 40...440 VAC
  • Максимальное допустимое напряжение: Uпик=9 класс (900 VAC)
  • Ток нагрузки, А: резист.нагрузка - 8 А/индукт.нагр-1 А
  • Уровень сигнала: 3...32 VDC

описание

HD-xx44.ZD3 и HD-xx44.ZA2 - однофазные твердотельные реле являются на сегодняшний день самыми универсальными и  востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяю успешно решать огромное колличество задач по управлению резистивной и индуктивной нагрузкой. Управляющий сигнал переменного или постоянного напряжения. Широкий диапазон управляющего сигнала: 90…250 VAC – для HD-xx44.ZA2. и 3…32 VDC – для HD-xx44.ZD3 . Тип нагрузки и рекомендуемые пределы тока коммутации: максимальный ток нагрузки от 10 до 80 А – для HD-xx44.ZA2 и от 10 до 40 А – для HD-xx44.ZD3   (зависит от модификации). Резистивная нагрузка  от 8 до 60 А – для HD-xx44.ZA2 и от 8 до 30 А – для HD-xx44.ZD3 (зависит от модификации); индуктивная нагрузка от 1 до 8 А – для HD-xx44.ZA2 и от 1 до 4 А – для HD-xx44.ZD3  (зависит от модификации).Широкий диапазон коммутируемого напряжения 40…440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Твердотельные реле подходят для коммутации  однофазной и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения: треугольник, звезда с нейтралью,звезда . Стабильность и долговечность работы твердотельных реле серии HD при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями: Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.Использование различных типов силовых выходных элементов в конструкции реле (зависит от модификации) гарантирует высокую степень надежности твердотельного реле, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качества и цены. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы  в условиях импульсных помех, особенно при коммутации индуктивной нагрузки. Стандартный размер корпуса, унифицированный с подавляющим большинством аналогичных моделей твердотельных реле, представленных сегодня на рынке. Корпус твердотельных реле HD-xx44.ZA2  и HD-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус  абсолютно герметичным и препятствует попаданию влаги и внутрь пыли ,тем самым обеспечивая надежную и стабильную работу твердотельного реле даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
