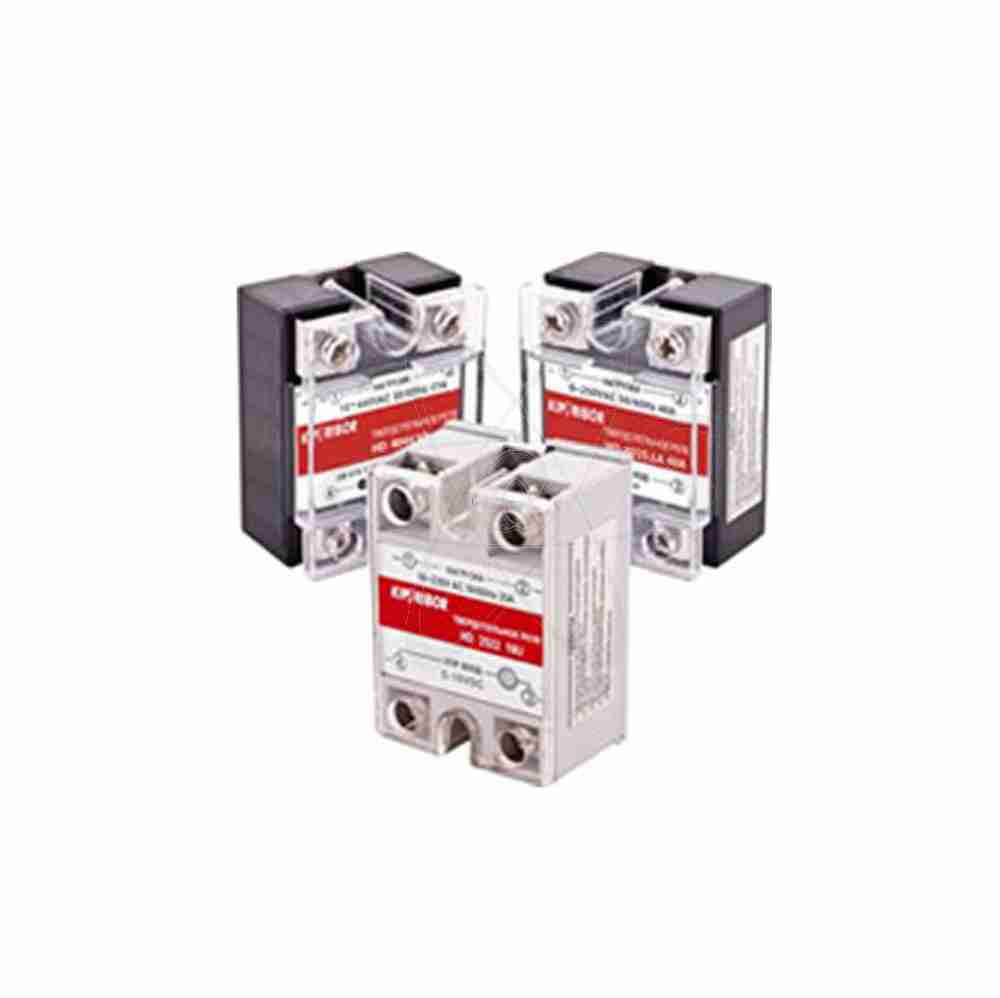

Твердотельное реле HD-2544.VA 25A 1ф. упр.Переменный резистор 470…560кОм

Твердотельное реле HD-2544.VA 25A 1ф. упр.Переменный резистор 470…560кОм

Твердотельное реле HD-2544.VA 25A 1ф. упр.Переменный резистор 470…560кОм


ЗАКАЗАТЬ
Розничная цена 1 392.00 руб
Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25
Характеристики и описание
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 40771 , 39593
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Твердотельное реле
  • Исполнение: Однофазный
  • Производитель: Kippribor
  • Артикул: 101129
  • Степень защиты: IP54
  • Спецпредложение: Нет
  • Атмосферное давление: 84...106,7 кПа
  • Диапазон температур,°С: –30 ÷ +70
  • Максимальный допустимый ток: 25 А
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Тип выходного и входного устройства: Симисторы (TRIAC)
  • Сопротивление: Изоляции 500 МОм (при 500 VDC)
  • Максимальное допустимое напряжение: Uпик=9 класс (900 VAC)
  • Ток нагрузки, А: заводская настройка - 19 А
  • Уровень сигнала: Переменный резистор P≥0,5 Вт: 70 кОм / 560 кОм

описание

Однофазные твердотельные реле серии HD  используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания  и т.п. Тип нагрузки и рекомендуемые пределы тока коммутации: для HD-xx44.VA резистивная нагрузка от 8 до 30 А (зависит от модификации);  для HD-xx25.LA резистивная нагрузка от 8 до 60 А (зависит от модификации);для HD-xx22.10U резистивная нагрузка от 8 до 30 А (зависит от модификации); Типы управляющих сигналов:для HD-xx25.LA унифицированный токовый сигнал 4…20 мА; для HD-xx44.VA переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC; для HD-xx22.10U унифицированный сигнал напряжения 0…10 VDC. Максимальный диапазон регулирования напряжения: для HD-xx44.VA 10…440 VAC; для HD-xx25.LA 10…250 VAC.; для HD-xx22.10U 10…220 VAC. Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью (для HD-xx44.VA и HD-xx25.LA). Симисторный силовой элемент – являясь бюджетным решением для твердотельных реле, обеспечивает надежную коммутацию рекомендуемых токов для данной серии. Стандартный размер корпуса, унифицированный с подавляющим большинством аналогичных моделей твердотельных реле, представленных сегодня на рынке. Корпуса твердотельных реле  HD-xx22.10,HD-xx44.VA и HD-xx25.LAU   выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле и элементы его корпуса  залиты компаундом. Это делает корпус твердотельных реле абсолютно герметичным и препятствует попаданию внутрь влаги и пыли, тем самым обеспечивая надежную и стабильную работу  даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
