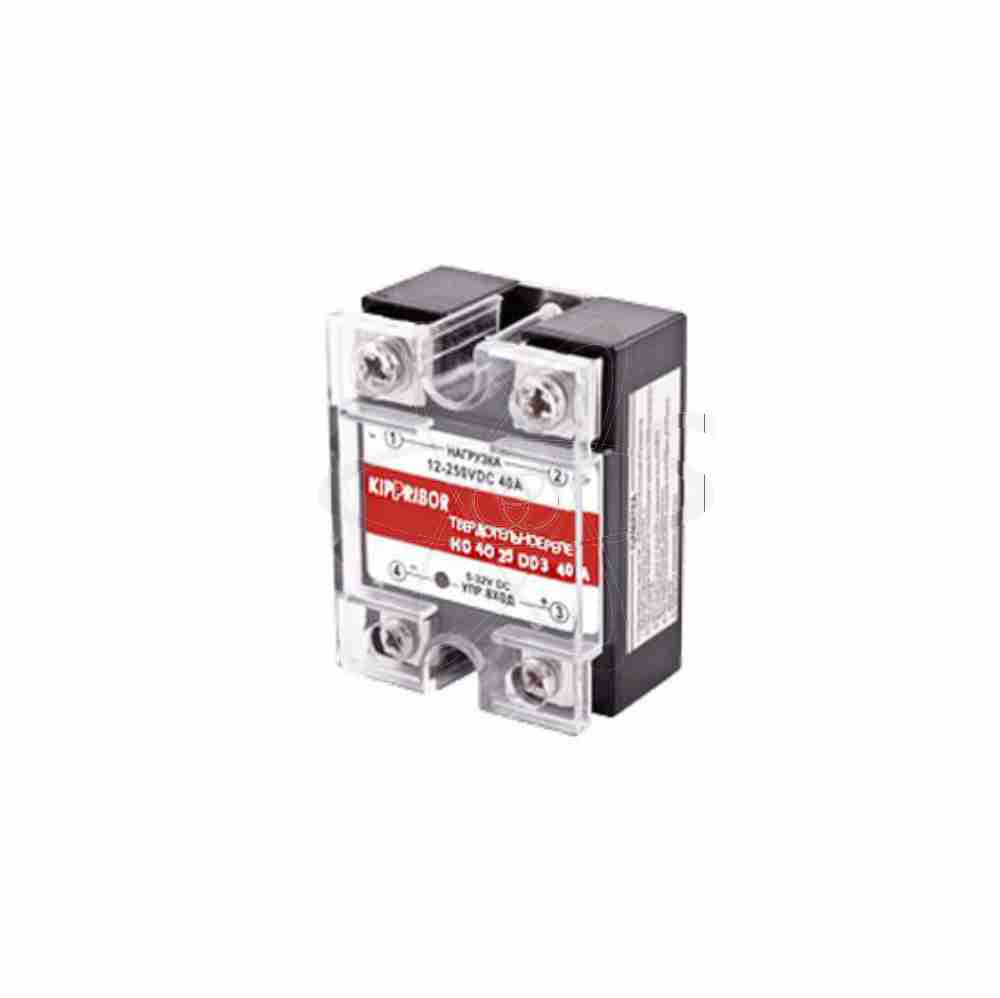

Твердотельное реле HD-4025.DD3 40А 1ф. упр. 5-32VDC

Твердотельное реле HD-4025.DD3 40А 1ф. упр. 5-32VDC

Твердотельное реле HD-4025.DD3 40А 1ф. упр. 5-32VDC


ЗАКАЗАТЬ
Розничная цена 1 674.00 руб
Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25
Характеристики и описание
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 40771
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Твердотельное реле
  • Исполнение: Однофазный
  • Производитель: Kippribor
  • Артикул: 101120
  • Степень защиты: IP54
  • Спецпредложение: Нет
  • Атмосферное давление: 84...106,7 кПа
  • Диапазон температур,°С: –30 ÷ +70
  • Максимальный допустимый ток: 40 А
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Тип выходного и входного устройства: Транзисторы
  • Максимальная частота коммутации/дискретизации: 50 Гц
  • Входное сопротивление R: 900 Ом
  • Сопротивление: Изоляции 500 МОм (при 500 VDC)
  • Время переключения: ≤5 мс (при частоте 50 Гц)
  • Коммутируемое напряжение: 10...250 VAC/50-60 Hz
  • Максимальное допустимое напряжение: Uпик=4 класс (400 VAC)
  • Ток нагрузки, А: резист. нагрузка - 30 А/индукт.нагр-4 А
  • Уровень сигнала: 5...32 VDC

описание

Однофазные твердотельные реле серии HD-хх25.DD3 предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как индуктивного,так и резистивного  характера. Хорошо выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле. Широкий диапазон управляющего сигнала 5…32 VDC. Тип нагрузки и рекомендуемый предельный ток коммутации:резистивная нагрузка от 8 до 30 А (зависит от модификации);vаксимальный ток нагрузки от 10 до 40 А (зависит от модификации); маломощная слабоиндуктивная нагрузка до от 1 до 4 А (зависит от модификации). Коммутируемое напряжение от 12 до 250 VDC. Рекомендуемые области применения:индуктивная нагрузка широко используются для управления катушками соленоидных клапанов, электромагнитами и пр. соленоидами. «усилитель сигнала»: оптимально подходит для усиления сигнала в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле. Резистивная нагрузка: широко используются для коммутации цепей управления в подвижном автотранспорте, оборудовании и машинах с аккумуляторными источниками питания,электропогрузчиках и  штабелерах, на общественном и железнодорожном городском транспорте (троллейбусы,трамваи),рефрижераторных установках , автофургонах и пр.  Стабильность и долговечность работы твердотельных реле  серии HD при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями: Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Транзисторный выходной силовой элемент обладает лучшим соотношением цены и качества и демонстрирует при этом достаточно высокие показатели по надежности коммутации нагрузки в рекомендуемом диапазоне токов. Стандартный размер корпуса, унифицированный с подавляющим большинством аналогичных моделей твердотельных реле, представленных сегодня на рынке.
Корпус твердотельного реле HD-xx25.DD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это тем самым делает корпус твердотельного реле абсолютно герметичным и препятствует попаданию внутрь влаги и пыли , обеспечивая надежную и стабильную работу твердотельного реле даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
Ток утечки меньше 10 мА
