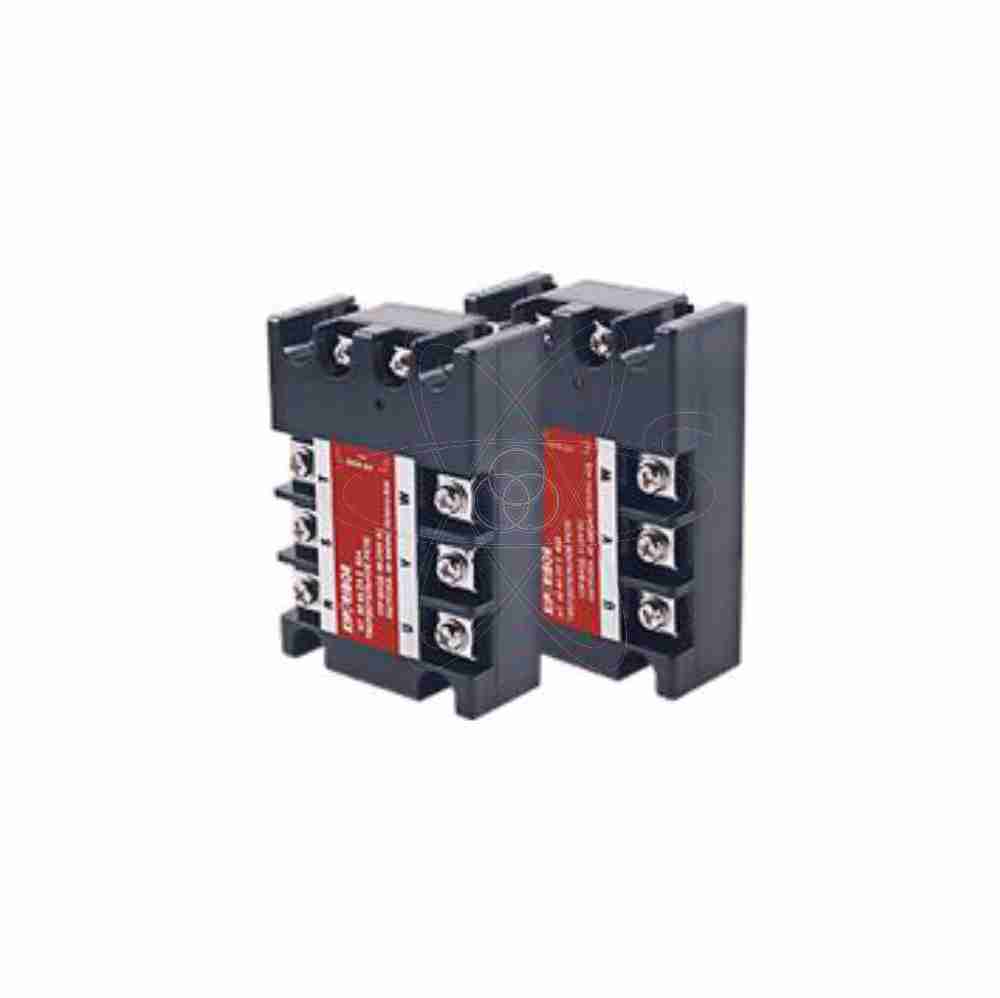

Твердотельное реле HT-10044.ZD3 100А 3ф. упр. 3-32VDC

Твердотельное реле HT-10044.ZD3 100А 3ф. упр. 3-32VDC

Розничная цена 9 972.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 43515
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Твердотельное реле
  • Исполнение: Трехфазный
  • Производитель: Kippribor
  • Артикул: 101125
  • Степень защиты: IP54
  • Спецпредложение: Нет
  • Атмосферное давление: 84...106,7 кПа
  • Диапазон температур,°С: –30 ÷ +70
  • Максимальный допустимый ток: 100 А
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Тип выходного и входного устройства: Тиристоры SCR-типа на керамической подложке
  • Максимальная частота коммутации/дискретизации: 50 Гц
  • Входное сопротивление R: 900 Ом
  • Сопротивление: Изоляции 500 МОм (при 500 VDC)
  • Время переключения: ≤10 мс (при частоте 50 Гц)
  • Коммутируемое напряжение: 40...440 VAC
  • Максимальное допустимое напряжение: Uпик=9 класс (900 VAC)
  • Ток нагрузки, А: резист.нагрузка - 75 А/индукт нагр-10 А
  • Уровень сигнала: 3...32 VDC

описание

HT-xx44.ZD3 и HT-xx44.ZA2  трехфазные твердотельные реле используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно три фазы трехфазной нагрузки или три независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой. Управляющий сигнал переменного или постоянного напряжения. Широкий диапазон управляющего сигнала:90…250 VAC – для HT-xx44.ZA2 и 3…32 VDC – для HT-xx44.ZD3  . Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузкиот 10 до 80 А – для HT-xx44.ZA2, от 10 до 120 А – для HT-xx44.ZD3   (зависит от модификации), резистивная нагрузка  от 8 до 60 А – для HT-xx44.ZA2, от 8 до 90 А – для HT-xx44.ZD3  (зависит от модификации). Широкий диапазон коммутируемого напряжения от 40 до 440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации однофазной и трехфазной нагрузки. Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе твердотельного реле. Позволяют коммутировать трехфазную нагрузку с любой схемой включения:треугольник, звезда, звезда с нейтралью . Стабильность и долговечность работы твердотельных реле  серии НТ при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями: медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Использование различных типов силовых выходных элементов в конструкции реле (зависит от модификации) гарантирует высокую степень надежности твердотельных реле, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения цены и качества. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы  в условиях импульсных помех, особенно при коммутации индуктивной нагрузки. Корпус HT-xx44.ZD3 и HT-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле и элементы его корпуса залиты компаундом. Это делает корпус твердотельных реле абсолютно герметичным и препятствует попаданию внутрь  влаги и пыли, обеспечивая надежную и стабильную работу даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
Ток утечки меньше 10 мА
