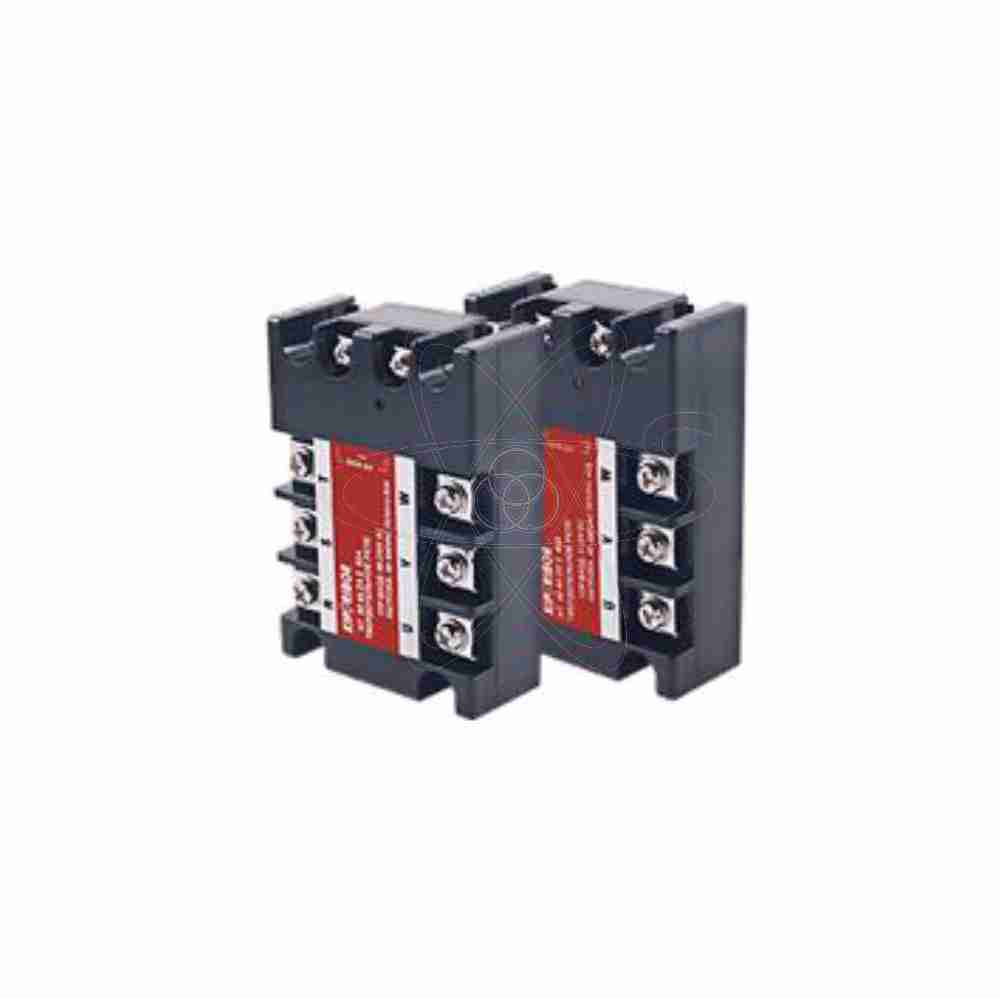

Твердотельное реле HT-4044.ZА2 40А 3ф. упр. 90-220В

Твердотельное реле HT-4044.ZА2 40А 3ф. упр. 90-220В

Твердотельное реле HT-4044.ZА2 40А 3ф. упр. 90-220В


ЗАКАЗАТЬ
Розничная цена 4 614.00 руб
Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25
Характеристики и описание
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 43515
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Твердотельное реле
  • Исполнение: Трехфазный
  • Производитель: Kippribor
  • Артикул: 101153
  • Степень защиты: IP54
  • Спецпредложение: Нет
  • Атмосферное давление: 84...106,7 кПа
  • Диапазон температур,°С: –30 ÷ +70
  • Максимальный допустимый ток: 40 А
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Тип выходного и входного устройства: Симисторы (TRIAC)
  • Максимальная частота коммутации/дискретизации: 50 Гц
  • Входное сопротивление R: 900 Ом
  • Сопротивление: Изоляции 500 МОм (при 500 VDC)
  • Время переключения: ≤10 мс (при частоте 50 Гц)
  • Коммутируемое напряжение: 40...440 VAC
  • Максимальное допустимое напряжение: Uпик=9 класс (900 VAC)
  • Ток нагрузки, А: резист. нагрузка - 30 А/индукт.нагр-4 А
  • Уровень сигнала: 90...250 VAC

описание

HT-xx44.ZD3 и HT-xx44.ZA2 трехфазные твердотельные реле используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно три фазы 3-фазн. нагрузки либо три независимые 1-фазн. нагрузки единовременно. Ориентированы на управление резистивной нагрузкой. Управляющий сигнал постоянного либо переменного  напряжения. Большой диапазон управляющего сигнала:90…250 VAC – для HT-xx44.ZA2 и 3…32 VDC – для HT-xx44.ZD3. Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 10 до 80 А – для HT-xx44.ZA2 и от 10 до 120 А – для HT-xx44.ZD3 (зависит от модификации), резистивная нагрузка от 8 до 60 А – для HT-xx44.ZA2 и от 8 до 90 А – для HT-xx44.ZD3 (зависит от модификации).Широкий диапазон коммутируемого напряжения от 40 до 440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации как 1-фазн., так и 3-фазн. нагрузки. Позволяют коммутировать 3 независимые цепи 1-фазн. нагрузки благодаря наличию силового ключа в каждой фазе твердотельного реле. Позволяют коммутировать 3-фазн. нагрузку с любой схемой подключения:треугольник,звезда с нейтралью.звезда. Стабильность и долговечность работы твердотельных реле серии НТ  при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями: медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Использование различных типов силовых выходных элементов в конструкции реле (зависит от модификации) гарантирует высокую степень надежности , позволяет выбрать лучший и экономичный вариант реле для конкретной задачи при сохранении наилучшего соотношения цены и качества. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы твердотельных реле в условиях импульсных помех, особенно при коммутации индуктивной нагрузки. Корпус HT-xx44.ZA2 и  HT-xx44.ZD3  выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал схож по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все компоненты твердотельного реле и элементы его корпуса  залиты компаундом. Это делает корпус твердотельного реле полностью герметичным и препятствует попаданию внутрь влаги и пыли ,тем самым обеспечивая надежную и стабильную работу даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
Падение напряжения на реле в коммутируемой цепи - ≤1,6 VAC
Ток утечки меньше 10 мА
