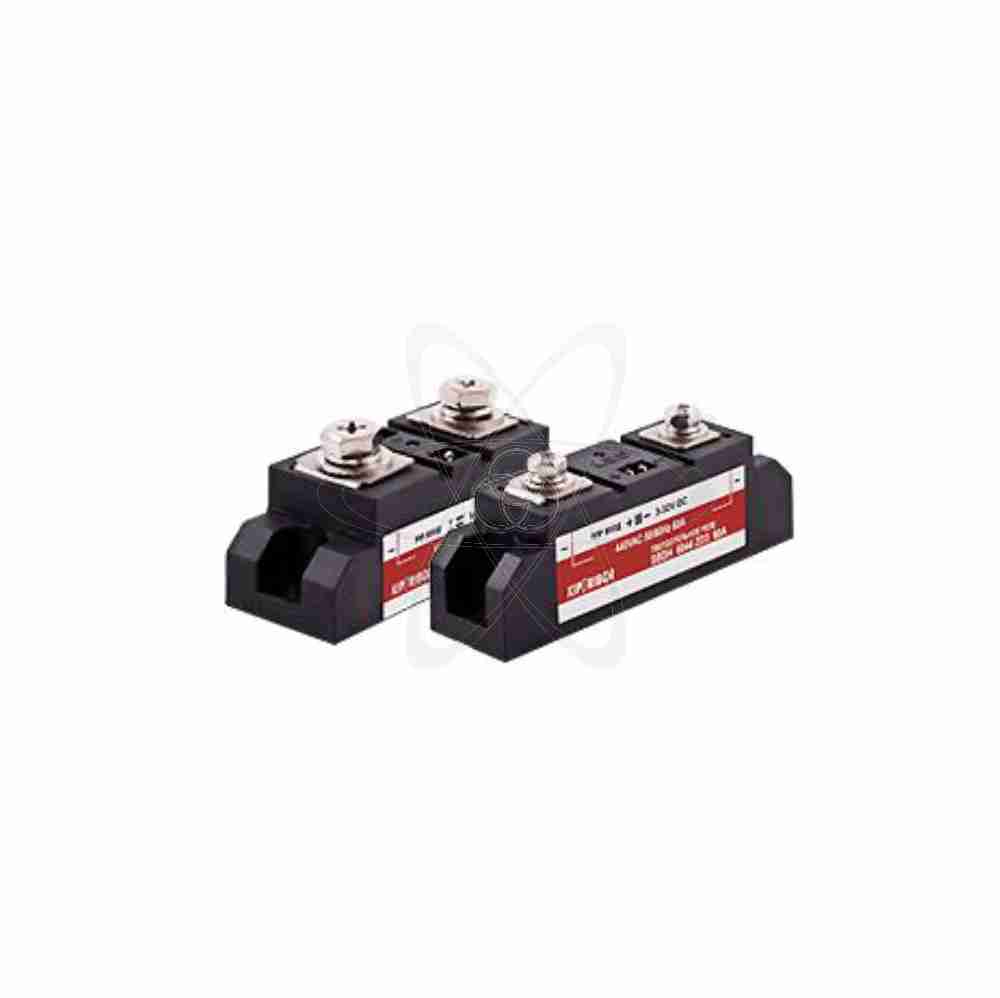

Твердотельное реле BDH-10044.ZD3 -1ф 100А 3-32. 440v

Твердотельное реле BDH-10044.ZD3 -1ф 100А 3-32. 440v

Твердотельное реле BDH-10044.ZD3 -1ф 100А 3-32. 440v


ЗАКАЗАТЬ
Розничная цена 3 726.00 руб
Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25
Характеристики и описание
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 43516 , 39593
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Твердотельное реле
  • Исполнение: Однофазный
  • Производитель: Kippribor
  • Артикул: 21607
  • Степень защиты: IP54
  • Спецпредложение: Нет
  • Атмосферное давление: 84...106,7 кПа
  • Диапазон температур,°С: –30 ÷ +70
  • Максимальный допустимый ток: 100 А
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Тип выходного и входного устройства: Тиристоры SCR-типа на керамической подложке
  • Максимальная частота коммутации/дискретизации: 50 Гц
  • Входное сопротивление R: 900 Ом
  • Сопротивление: Изоляции 500 МОм (при 500 VDC)
  • Время переключения: ≤10 мс (при частоте 50 Гц)
  • Коммутируемое напряжение: 40...440 VAC
  • Максимальное допустимое напряжение: Uпик=11 класс (1100 VAC)
  • Ток нагрузки, А: резист.нагрузка - 75 А/индукт нагр-10 А
  • Уровень сигнала: 3...32 VDC

описание

ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 – однофазные твердотельные реле в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению резистивной и индуктивной нагрузкой. Особенности коммутации нагрузки и управления  - широкий диапазон управляющего сигнала: от 3 до 32 VDC. Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 60 до 250 А (завист от модификации).  Индуктивная нагрузка   от 10 до 25 А – для BDH-xx44.ZD3 и от 6 до 15 А – для SBDH-xx44.ZD3 (зависит от модификации).Резистивная нагрузка  от 75 до 187 А – для BDH-xx44.ZD3 и от 45 до 113 А – для SBDH-xx44.ZD3  (зависит от модификации) . Имеет широкий диапазон коммутируемого напряжения от 40 до 440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения для BDH-xx44.ZD3 / SBDH-xx44.ZD3 1100 / 1200 VAC (11 / 12 класс). Подходят для коммутации однофазной и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения:треугольник, звезда с нейтралью, звезда. Конструктивные особенности твердотельных реле BDH-xx44.ZD3 и SBDH-xx44.ZD3 - ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.
Ток утечки меньше 10 мА
