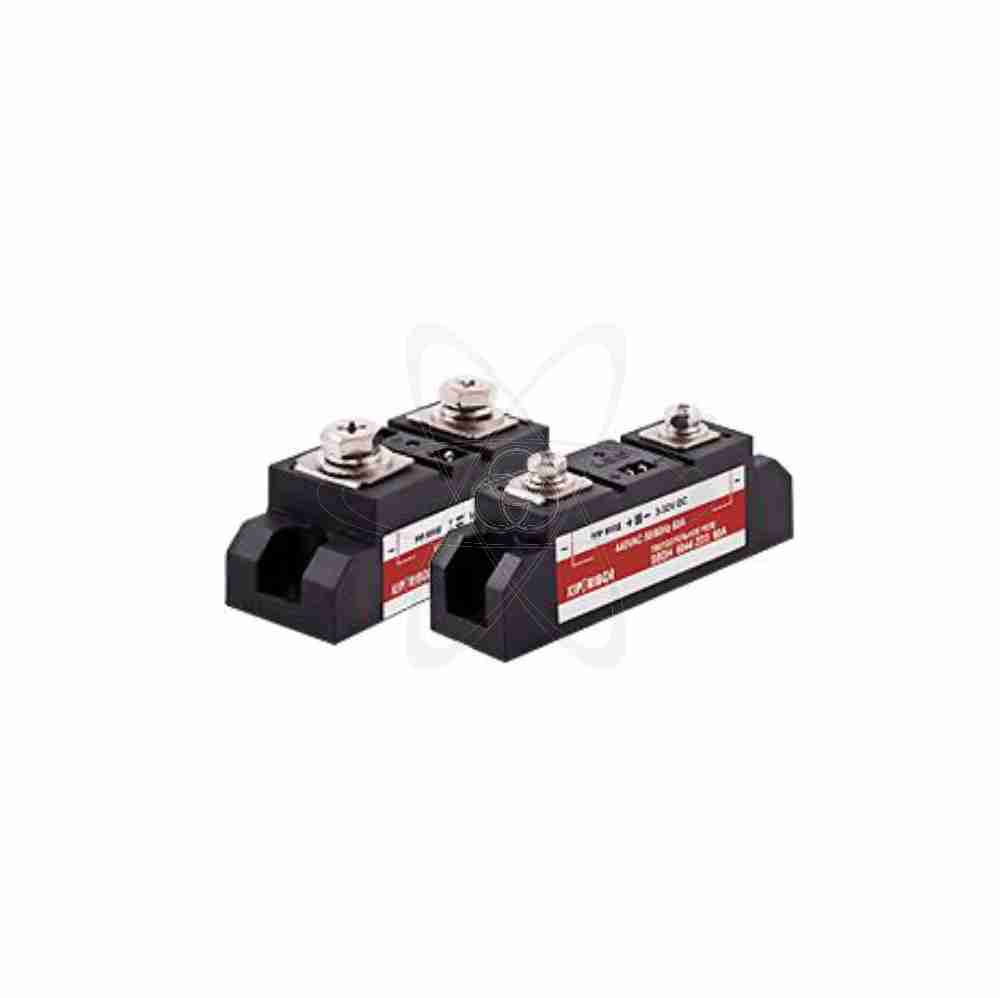

Твердотельное реле BDH-25044.ZD3 -1ф 250А 3-32. 440v

описание

ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 – однофазные твердотельные реле в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению резистивной и индуктивной нагрузкой. Особенности коммутации нагрузки и управления  - широкий диапазон управляющего сигнала: от 3 до 32 VDC. Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 60 до 250 А (завист от модификации).  Индуктивная нагрузка   от 10 до 25 А – для BDH-xx44.ZD3 и от 6 до 15 А – для SBDH-xx44.ZD3 (зависит от модификации).Резистивная нагрузка  от 75 до 187 А – для BDH-xx44.ZD3 и от 45 до 113 А – для SBDH-xx44.ZD3  (зависит от модификации) . Имеет широкий диапазон коммутируемого напряжения от 40 до 440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения для BDH-xx44.ZD3 / SBDH-xx44.ZD3 1100 / 1200 VAC (11 / 12 класс). Подходят для коммутации однофазной и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения:треугольник, звезда с нейтралью, звезда. Конструктивные особенности твердотельных реле BDH-xx44.ZD3 и SBDH-xx44.ZD3 - ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.
Ток утечки меньше 10 мА
