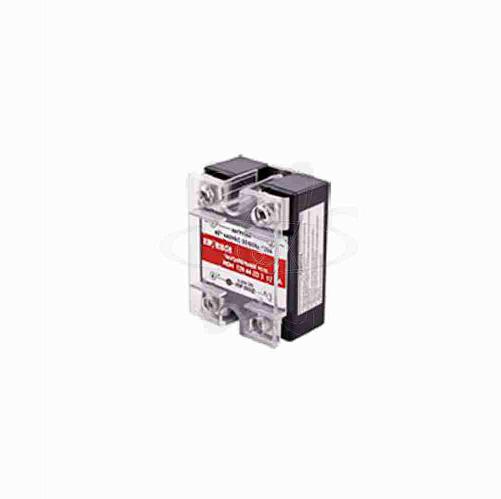

Твердотельное реле HD-1025.DD3 10А 1ф. упр. 5-32VDC

Розничная цена 1 362.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Новинка: Нет
Акции: Нет
Вид изделия: Твердотельное реле
Исполнение: Однофазный
Производитель: Kippribor
Артикул: 101118
Степень защиты: IP54
Спецпредложение: Нет
Атмосферное давление: 84...106,7 кПа

Габаритные размеры: 57,2×43,5×29 мм
Диапазон температур,°С: –30 ÷ +70
Максимальный допустимый ток: 10 А
Относительная влажность воздуха: до 80 (при 25°С)
Тип выходного и входного устройства: Транзисторы
Входное сопротивление R: 900 Ом
Сопротивление: Изоляции 500 МОм (при 500 VDC)
Коммутируемое напряжение: 12…250 VDC
Максимальное допустимое напряжение: Uпик=4 класс (400 VAC)

Уровень сигнала: 5...32 VDC

описание

Однофазные ТТР KIPPRIBOR серии HD-хх25.DD3 предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.
Особенности управления и коммутации нагрузки
Широкий диапазон управляющего сигнала 5…32 VDC.
Тип нагрузки и рекомендуемый предельный ток коммутации:Максимально ток нагрузки от 10 до 40 А (в зависимости от модификации).
резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
маломощная слабоиндуктивная нагрузка до от 1 до 4 А (в зависимости от модификации).
Коммутируемое напряжение 12…250 VDC.
Рекомендуемые области применения:
резистивная нагрузка: широко используются для коммутации цепей управления в подвижном автотранспорте, оборудовании и машинах с аккумуляторными источниками питания, электропогрузчиках и штабелерах, на железнодорожном и общественном городском транспорте (трамваи, троллейбусы), автофургонах, рефрижераторных установках и пр.
индуктивная нагрузка: широко используются для управления катушками соленоидных клапанов, электромагнитами и пр. соленоидами.
«усилитель сигнала»: оптимально подходит для усиления сигнала в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Конструктивные особенности твердотельных реле серии HD-xx25.DD3
Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:
Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
Транзисторный выходной силовой элемент обладает лучшим соотношением цена/качество и демонстрирует при этом достаточно высокие показатели по надежности коммутации нагрузки в рекомендуемом диапазоне токов.
Особенности корпуса твердотельных реле серии HD-xx25.DD3
Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
Корпус ТТР HD-xx25.DD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
