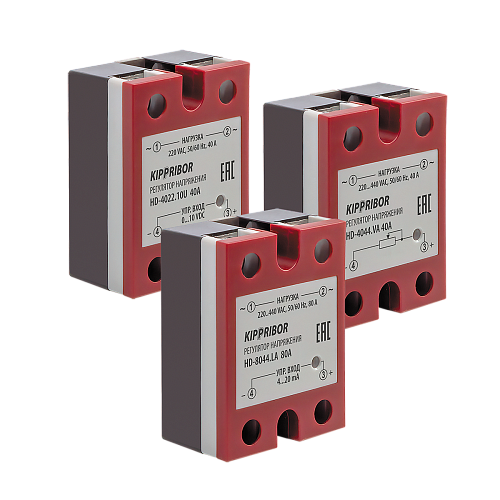

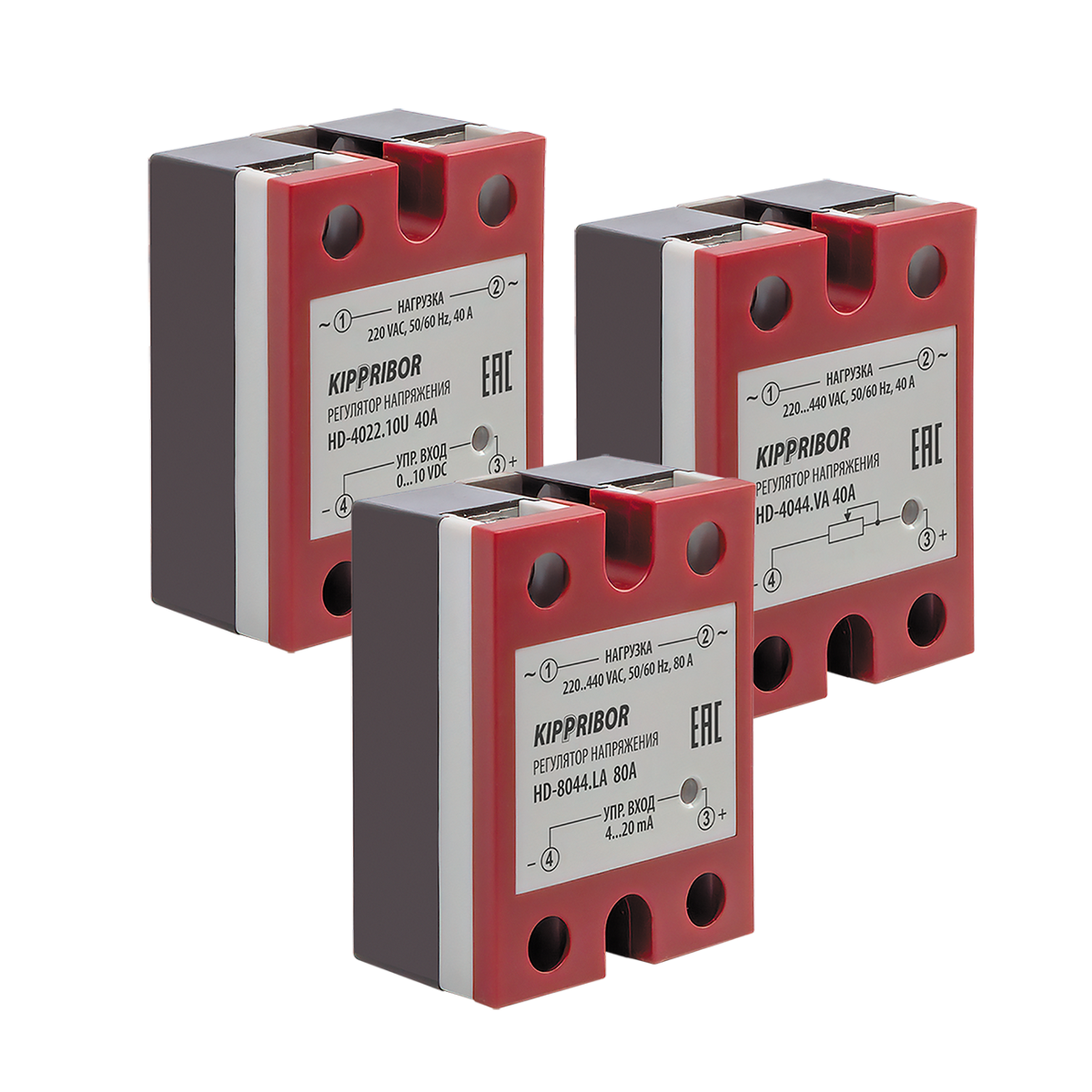

Твердотельное реле HD-6044.LA Унифицированный сигнал 4…20мА

Розничная цена 2 850.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Новинка: Нет
Акции: Нет
Вид изделия: Твердотельное реле
Исполнение: Однофазный
Производитель: Kippribor
Артикул: 101124
Спецпредложение: Нет

Атмосферное давление: 84...106,7 кПа
Диапазон температур,°С: –30 ÷ +70
Максимальный допустимый ток: 60 А
Относительная влажность воздуха: до 80 (при 25°С)
Входное сопротивление R: 400 Ом
Максимальное допустимое напряжение: Uпик=4 класс (400 VAC)
Уровень сигнала: 4...20 мA

описание

Однофазные твердотельные реле серий HD используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения.Подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач. Тип нагрузки и рекомендуемые пределы тока коммутации: для HD-xx22.10U резистивная нагрузка от 8 до 30 А ( зависит от модификации); для HD-xx25.LA резистивная нагрузка от 8 до 60 А (зависит от модификации);для HD-xx44.VA резистивная нагрузка от 8 до 30 А ( зависит от модификации). Типы управляющих сигналов: для HD-xx22.10U унифицированный сигнал напряжения 0…10 VDC; для HD-xx25.LA унифицированный токовый сигнал 4…20 мА;для HD-xx44.VA переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC; . Максимальный диапазон регулирования напряжения:для HD-xx22.10U 10…220 VAC; для HD-xx44.VA 10…440 VAC; для HD-xx25.LA 10…250 VAC. Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Симисторный силовой элемент – являясь бюджетным решением для твердотелных реле, обеспечивает надежную коммутацию рекомендуемых токов для данной серии. Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей , представленных сегодня на рынке. Корпуса твердотельных реле HD-xx25.LA, HD-xx22.10U и HD-xx44.VA, и выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле залиты компаундом. Это делает корпус твердольных реле абсолютно герметичным и препятствует попаданию внутрь влаги и пыли,тем самым обеспечивая надежную и стабильную работу твердотельных реле даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
Ток утечки меньше 10 мА
