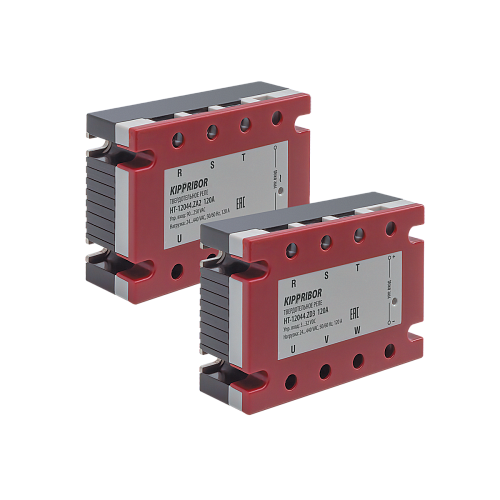

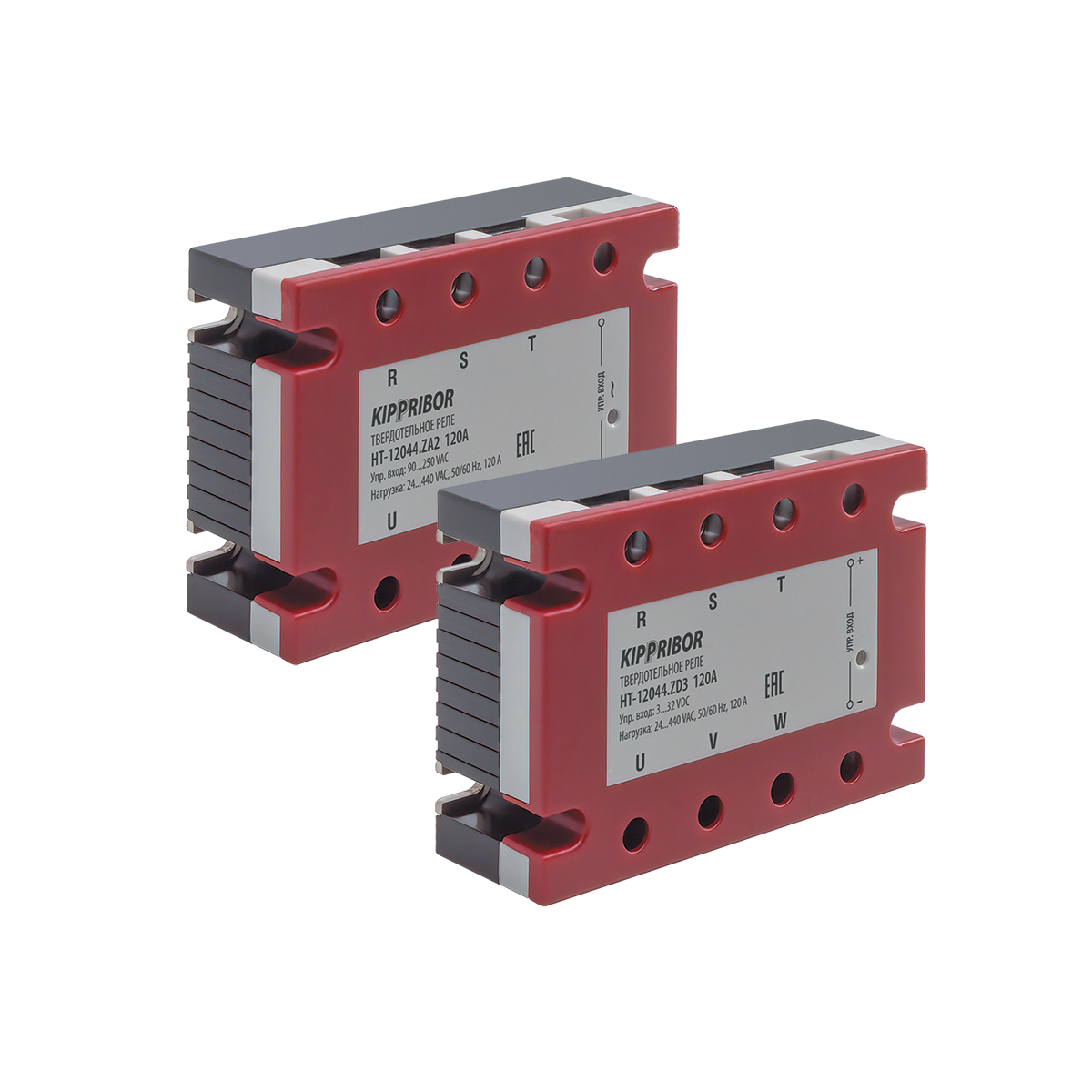

Твердотельное реле HT-10044.ZА2 100А 3ф. упр. 90-220

Розничная цена 10 206.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Новинка: Нет
Акции: Нет
Вид изделия: Твердотельное реле
Исполнение: Трехфазный
Производитель: Kippribor
Артикул: 101147
Спецпредложение: Нет

Атмосферное давление: 84...106,7 кПа
Диапазон температур,°С: –30 ÷ +70
Максимальная частота коммутации/дискретизации: 50 Гц
Время переключения: ≤10 мс (при частоте 50 Гц)
Коммутируемое напряжение: 40...440 VAC
Максимальное допустимое напряжение: Uпик=9 класс (900 VAC)
Ток нагрузки, А: резист.нагрузка - 75 А/индукт нагр-10 А

Уровень сигнала: 90...250 VAC

описание

HT-xx44.ZD3 и HT-xx44.ZA2 трехфазные твердотельные реле используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно три фазы трехфазной нагрузки или три независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой. Управляющий сигнал переменного или постоянного напряжения. Широкий диапазон управляющего сигнала:90…250 VAC – для HT-xx44.ZA2 и 3…32 VDC – для HT-xx44.ZD3 . Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузкиот 10 до 80 А – для HT-xx44.ZA2, от 10 до 120 А – для HT-xx44.ZD3 (зависит от модификации), резистивная нагрузка от 8 до 60 А – для HT-xx44.ZA2, от 8 до 90 А – для HT-xx44.ZD3 (зависит от модификации). Широкий диапазон коммутируемого напряжения от 40 до 440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации однофазной и трехфазной нагрузки. Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе твердотельного реле. Позволяют коммутировать трехфазную нагрузку с любой схемой включения:треугольник, звезда, звезда с нейтралью . Стабильность и долговечность работы твердотельных реле серии НТ при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями: медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Использование различных типов силовых выходных элементов в конструкции реле (зависит от модификации) гарантирует высокую степень надежности твердотельных реле, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения цены и качества. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы в условиях импульсных помех, особенно при коммутации индуктивной нагрузки. Корпус HT-xx44.ZD3 и HT-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью.
