- ДТС105-PT100.В3.160(PT100, L=160мм, d=8мм, -50+500С)
ДТС105-PT100.В3.160(PT100, L=160мм, d=8мм, -50+500С)
ДТС105-PT100.В3.160(PT100, L=160мм, d=8мм, -50+500С)
В наличии 10 шт.
Розничная цена
2 634.00 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
39593 , 38755
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Термосопротивления с коммутационной головкой
- Исполнение:
Взрывозащита отсутствует
- Производитель:
Овен
- Артикул:
07933
- Степень защиты:
IP54
- Спецпредложение:
Нет
- Диапазон температур,°С:
–50 ÷ +500
- Материал:
Головка-полиамид, арматура-сталь 12Х18Н10Т
- Класс:
допуска - 2- ( В )

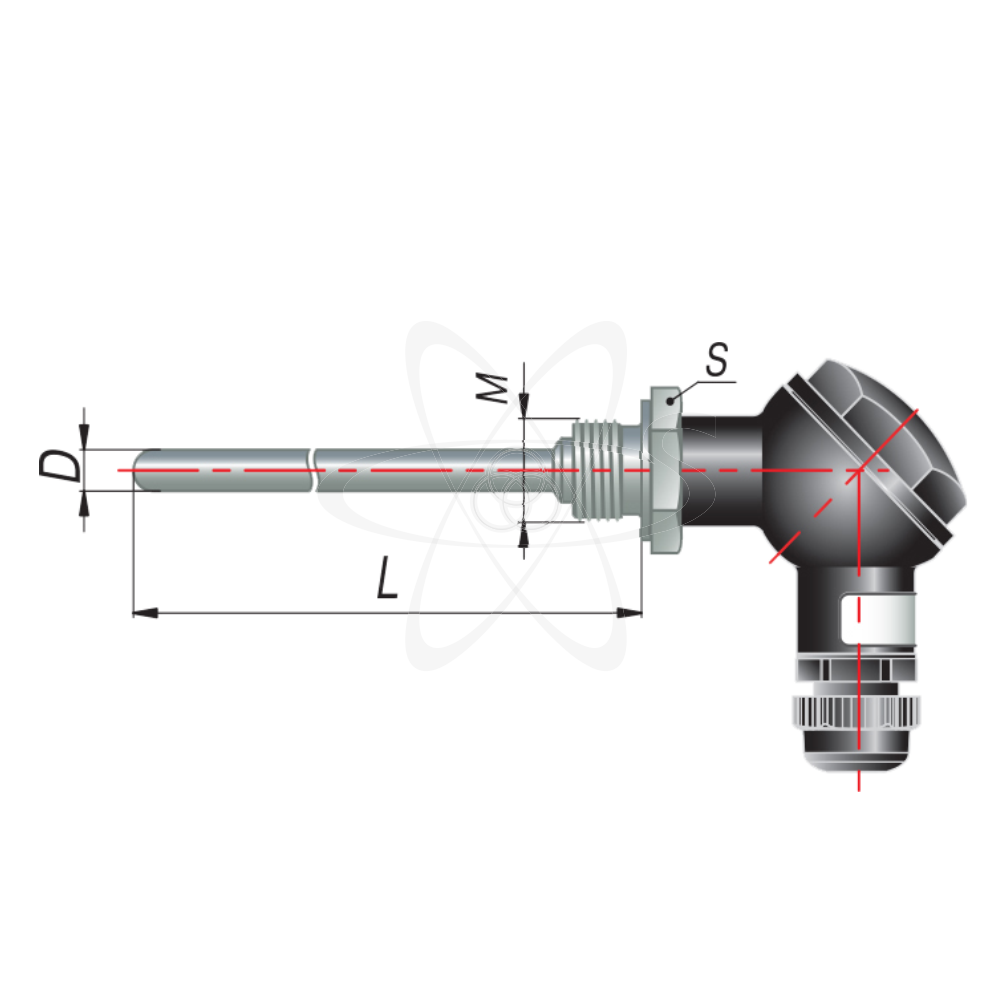

- Диаметр погружной части:
Ø=8 мм(погружной части)
- Длина погружной части:
160 мм
- Сопротивление:
Изоляции, не менее 100 МОм
- Конструктивное исполнение:
105 (Модель) с коммутационной головкой
- Номинальная статическая характеристика (НСХ):
PТ 100
описание
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)
Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):
– ДТС с платиновым ЧЭ:
в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
– ДТС с медным ЧЭ:
в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
200 °С – для клеммных головок из алюминиевого сплава
120 °С – для головок из полиамида
Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
ДТС105-PT100.В3.160(PT100, L=160мм, d=8мм, -50+500С):
заказ осуществляется по предоплате
